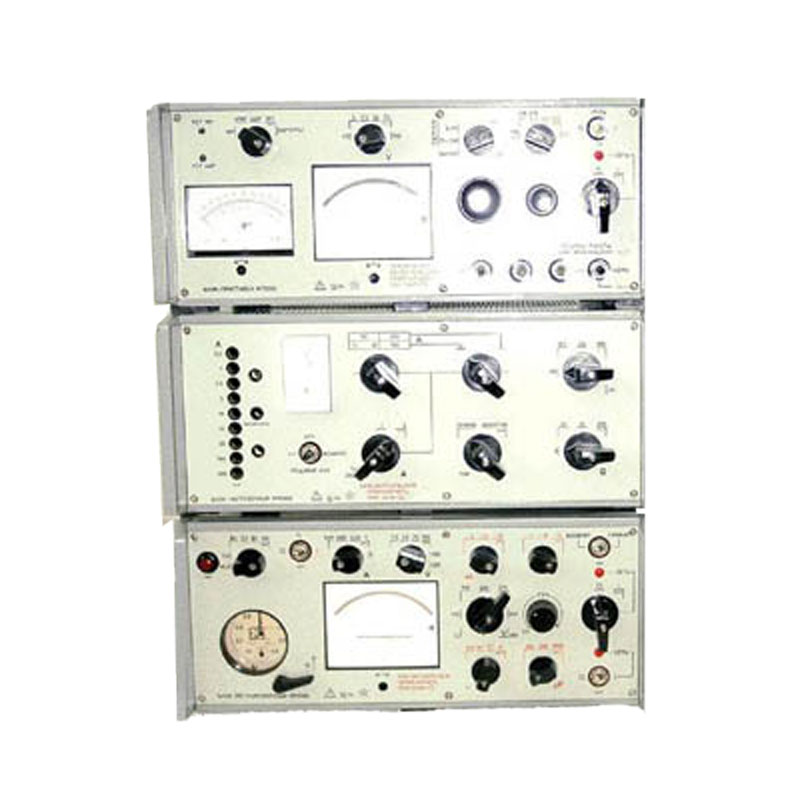

ЭУ5001

Установка для проверки релейных защит ЭУ5001, также, как и установка ЭУ5000, разработана для наладки и проверки различных элементов автоматики. Она может проверять простые и сложные релейные защиты, различную автоматику на их стационарном месторасположении. Изготавливается согласно утвержденному ТУ под номером 25-7516.0022.

Применение устройства

Установка ЭУ5001 нашла свое применение в различного вида промышленных предприятиях, заводах, депо, ТЭЦ, ТЭС, ГЭС, энергосбыточных компаниях, РАО, РЭС и т.д.

Тип тока и напряжения

Выходные измеряемые параметры

Напряжение, В

Ток, А

Продолжительность включения, мин.

Способ регулировки

Переменный ток

380

2

30

Плавно-ступенчатым способом

380

5

1

330

10

30 сек

Постоянный выпрямленный ток со сглаживанием

240

0,06

30

220

0,6

5

110

1

5

-

4,5

1

210

1

5

Не возможно регулировать

220

0,65

Ток постоянный, без сглаживания

-

4,5

5

Регулируется плавно

Ток переменный

112

35

30 сек

Регулировка плавно-ступенчатым методом

54

67,5

30

150

12

240

250

10

Напряжение симметричного вида с тремя фазами

min 97

max 113

2

60

Без регулировки

  • Существует режим работы «Нормальный», который можно автоматически отключить по цепи напряжения, после того как сработает защита, при помощи замыкания специальных контактов в выходном реле данной защиты.
  • Так же возможно управлять дистанционно установкой, благодаря замыкающему контакту реле КВЗ.
  • Отключить автоматически режим «Нормальный» возможно по цепи с трехфазным напряжением, при помощи реле времени, во временном интервале от 0,01 до 10 секунд. Создается имитация режима, который называется «Аварийный».
  • Время срабатывания устройства, а также возврата его в исходное положение можно засечь при помощи установленного в прибор секундомера или дополнительного внешнего миллисекундомера.
  • Измеряемое напряжение между фазами и проводом с нулевым напряжением, возможно регулировать от 0 Вольт до показателя 97 - 113 Вольт.
  • Прибор дает возможность для имитации коротких замыканий: однофазное КЗ; двухфазное КЗ; трехфазное КЗ.
  • Размеры блоков ФП5000, ФР5000, ФМ5000 составляют: 49 * 21 * 52 см.
  • Вес блоков: 32,5, 27 и 30 кг соответсвенно.
  1. Установка ЭУ5001.
  2. Сумка.
  3. Документы: паспорт, инструкция, техническое описание.
  4. Блоки: ФМ5000, ФР5000, ФП5000.
  5. Кабель: К1, К2 (6 шт.), К3, К4 (6 шт.), К5, К6, К7, К8.
  6. Вставки XS1и XS2 - по 1 шт.
  7. Штепсель - 2шт.
  8. Съемный наконечник - 30 шт.
  9. Съемный зажим - 20 шт.
  10. Белая трубка 1 сорта маркировки 3,31 ТВ-40-6 - 0,1 метра.
  11. Вставка-плавка: 10 А, 3,15 А / ВПБ6-37 (15 шт.), 15 А (2 шт.).
