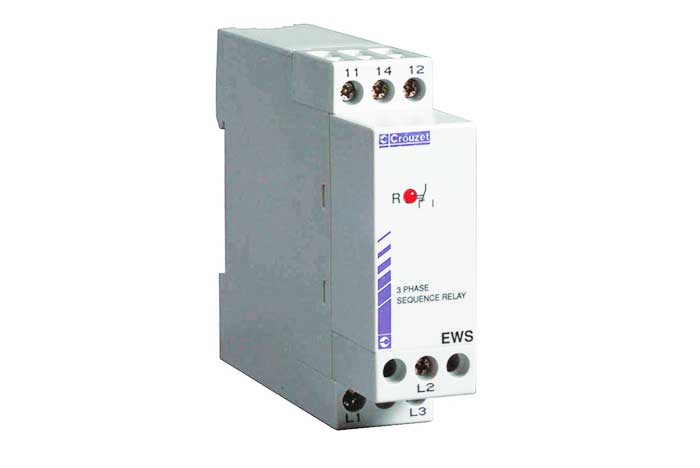

Реле EWS

No votes yet
Категория:

Реле EWS предназначено для контроля 3-фазного напряжения.

Особенности

  • Определение пропадания фазы и смены последовательности фаз,
  • Питание непосредственно с контролируемых фаз,
  • Выходы 1, или 2 переключающих контакта в зависимости от требуемой категории безопасности.

Принцип действия

Когда не происходит пропадания фаз и последовательность фаз правильная – реле активно (диод LED светится). Пропадание фазы(

Технические характеристики
Параметр Значение
Напряжение питания 200 - 500 В
Частота 50/60 Гц ±1 Гц
Пгтребляемая мощность 25 ВА
Задержка по включению Т1 200 мс
Задержка выключания Т2
Релейный выход 1 или 2 переключающих конт
Ток максимальный 8 А
Минимальная нагрузка 10 мА/5 В
Рабочая температура -20° до +50°С
Ресурс механический 2x107 включений
Ресурс электрический 105 включений АС12
(8 А/250 VAC)
Масса 100 г
