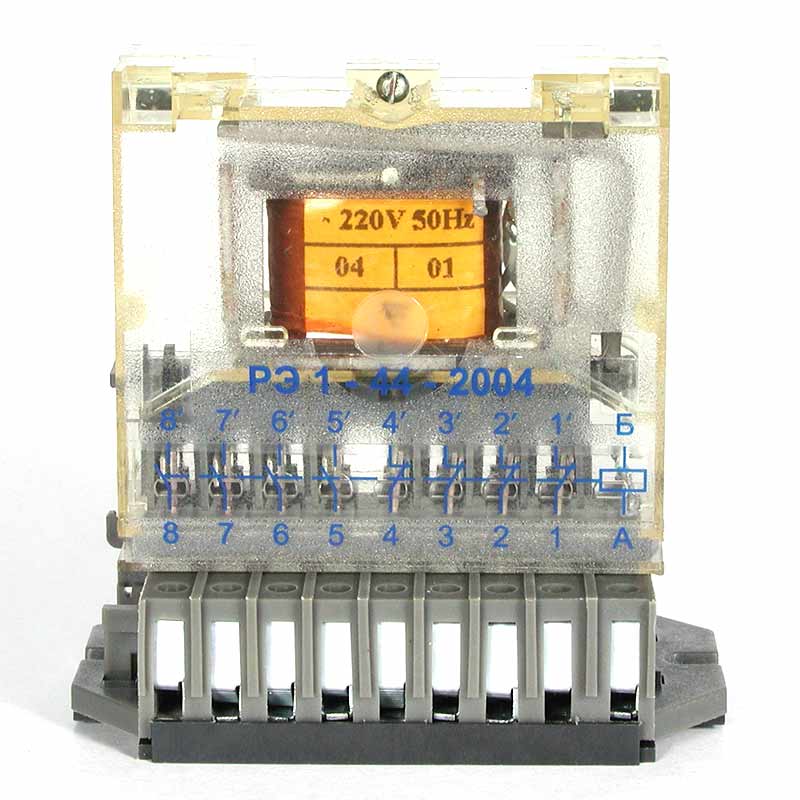

Реле РЭ-1 (исполнение промежуточное) входят в ряд комплектующих изделий и используются в разных отраслях народного хозяйства.  Они представляют собой электромагниты, размещённые внутри корпуса, позволяющие подачей напряжения на обмотку реле размыкать или замыкать контакты с обеспечением индикации срабатывания.

Назначение

Реле РЭ-1 пользуются спросом в электроприводах переменного тока и постоянного тока. Используемое напряжение может быть разным: от 380В до 440В для переменного тока и 220В для постоянного тока.  Реле могут эксплуатироваться в различных климатических условиях: умеренных, влажных тропических, сухих; в закрытых отапливаемых и открытых помещениях, которые проветриваются за счет естественного варианта вентиляции и с обеспечением кондиционированным воздухом.

Устройство и работа

Реле состоит из двух многофункциональных частей, помещённых в корпус. Расположенный рядом с электромагнитом якорь снабжён элементами, направленными  на крепление, а так же подвеску. Хвостовик якоря закреплён заодно с толкателем-индикатором. Подвижность контактной группы с толкателем-индикатором срабатывания позволяет тестировать реле в ручном режиме путём нажатия на индикатор,  Панель контактной группы выполняет функцию крепления реле в промежуточных или конечных механизмах или приводах. Крепление реле универсальное, производится с помощью защёлки или винта.  Для этого в пазах прибора предусмотрена защёлка и гайка.

Срабатывание реле происходит при подаче питающего постоянного напряжения на катушку, что вызывает притягивание якоря к сердечнику электромагнита.  Хвостовик якоря вызывает движение толкателя-индикатора и вызывает замыкающие действия замыкающих типах контактов и размыкающие действия в размыкающих видах контактов.  В случае отключения питающего напряжения с обмотки и освобождения якоря, происходит обратный процесс.

Монтаж реле производится в обесточенном состоянии.  Реле не подлежат разборке и регулировке. В случае поломки или неработоспособности реле, оно не подвергается ремонту, а подлежит замене.

Параметры основных характеристик

Величины

Масса (без контактной разъёмной колодки), не более, г

180

Время включения реле, мс

30

Напряжение испытания изоляции, кВ

2,5

Напряжение контактов,В:

постоянное напряжение

переменное напряжение



220

440

Потребление мощности,

постоянный ток, Вт

переменный ток, ВА



4

7
