Описание
Реле защиты электродвигателей насосов ADECS ADC-0210-12 для работы устройство не требует использования каких-либо внешних датчиков и устройств коммутации.
Контуры защиты напряжения и максимального тока обеспечивают три ступени контроля уровня. Каждая ступень имеет свою скорость срабатывания.
Устройство и принцип работы
Принцип прост: больше отклонение – быстрее срабатывает защита. На незначительные отклонения напряжения и превышения тока устройство реагирует с задержкой. На значительные – практически мгновенно. Это позволяет работать устройствам более стабильно в условиях сети с помехами. Настройки могут изменяться пользователем.
Контроль «сухого хода» обеспечивается измерением активной мощности, потребляемой электродвигателем. При работе без нагрузки («сухом ходе») активная мощность подает до значения 40-60% от номинальной.
Устройство ADECS ADC-0210-12 ведет постоянный мощности и обеспечивает отключение нагрузки при ее падении ниже допустимого значения. Реле поддерживает режимы настройки под конкретный электродвигатель в полностью автоматическом и ручном режимах. После отключений, вызванных срабатыванием защиты, выполняется автоматический перезапуск.
Характеристики
| Параметры | Значения |
| Монтаж | на DIN-рейку |
| Ширина | 3 стандартных модуля |
| Материал корпуса | негорючий пластик |
| Допустимое напряжение на входе, В | 140 - 400 |
| Номинальный ток нагрузки, А | 2 - 12 |
| Максимальный ток нагрузки (пусковой ток), А | 80 |
| Диапазон измерения напряжения, В | 140 - 400 |
| Диапазон измерения силы тока, А | 1- 100 |
| Диапазон измерения активной мощности, кВт | 0.2 – 3.6 |
| Гарантийный срок | 3 года |
Схемы

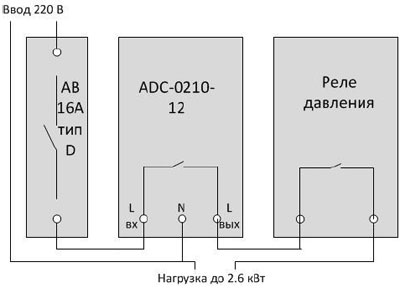

Рис.1. Схема включения реле ADC-0210-12
