Описание

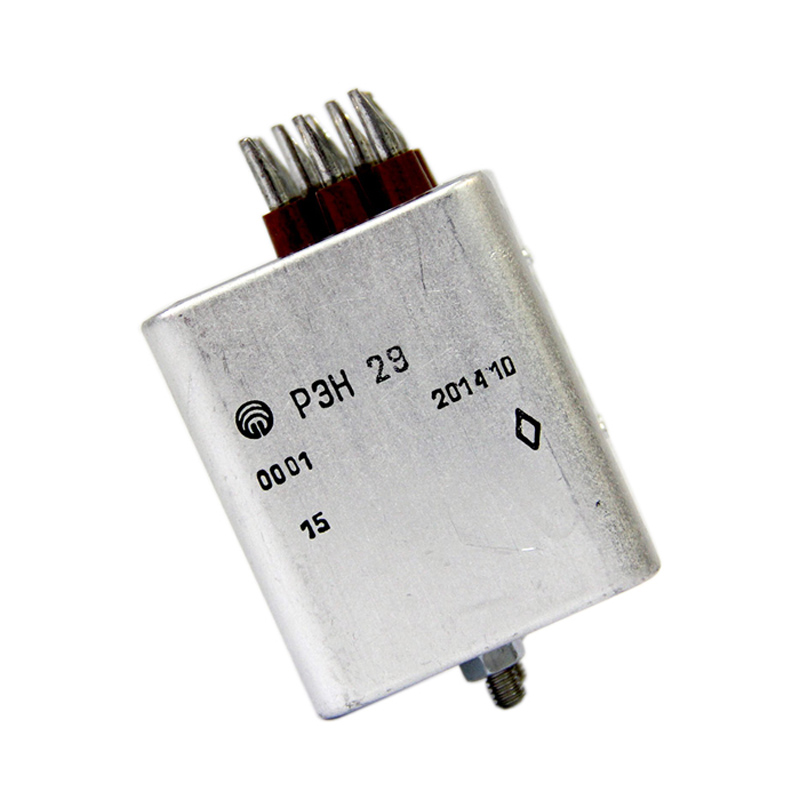

Реле РЭН-29 - это электромагнитное негерметичное реле постоянного тока с двумя переключающими контактами. Оно предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 - 1100 Гц.
Характеристики
|
Параметр |
Значение |
|
|
Технические условия |
РФ0.450.016 ТУ |
|
|
Коммутируемые токи |
от 5·10-5 до 5 А |
|
|
Напряжение питания |
согласно таблице ниже |
|
|
Режимы коммутации |
согласно таблице ниже |
|
|
Сопротивление контактов |
≤0,2 Ом |
|
|
Время срабатывания |
30 мс макс. |
|
|
Время дребезга при срабатывании |
5 мс макс. |
|
|
Время отпускания |
14 мс макс. |
|
|
Время дребезга при отпускании |
9 мс макс. |
|
|
Сопротивление изоляции: |
в нормальных климатических условиях |
200 МОм |
|
при максимальной температуре |
20 МОм |
|
|
при повышенной влажности |
10 МОм |
|
|
Электрическая прочность изоляции: |
при нормальных климатических условиях |
2000 В |
|
при повышенной влажности |
1200 В |
|
|
при пониженном атмосферном давлении |
1000 В |
|
|
Виброустойчивость: |
от 5 до 50 Гц с амплитудой до 1,5 мм; |
|
|
свыше 50 до 200 Гц с ускорением до 50 м/с2 (5 g) |
||
|
свыше 200 до 600 Гц с ускорением до 30 м/с2 (3 g) |
||
|
свыше 600 до 2000 Гц с ускорением до 50 м/с2 (5 g) |
||
|
Ударная устойчивость |
до 35 g |
|
|
Температура окружающей среды |
от -60 до +85°C |
|
|
Относительная влажность |
до 98% при +40°C |
|
|
Атмосферное давление |
от 400 до 920 мм. рт. ст. |
|
|
Максимальный срок службы |
25 лет |
|
|
Габаритные размеры |
30,5х43,5х73,5 мм |
|
|
Масса |
130 г |
|
|
Исполнения |
Рабочее напряжение, В |
Напряжение срабатывания при +25°С, В, не более |
Сопротивление обмотки при +25°С, Ом |
|
РФ4.519.063-00.,-01. |
27 ± 2.7 |
17.6 |
116 ± 11.6 |
|
РФ4.519.063-02.,-03. |
30 ± 3 |
18.5 |
140 ± 14 |
|
РФ4.519.063-04.,-05. |
12 ± 1.2 |
7.5 |
22 ± 2.2 |
|
Диапазоны коммутации |
Вид нагрузки |
Род т ока |
Частота коммутации, Гц, не более |
Число коммутационных циклов, не более |
||
|
тока, А |
напряжения, В |
при нормальной температуре |
в том числе при +80°С |
|||
|
5·10-5- 2·10-3 |
500 - 1000 |
постоянный |
акт. |
1.5 |
10 |
2 |
|
0.002 - 0.003 |
450 - 1000 |
постоянный |
акт. |
1.5 |
10 |
2 |
|
0.01 - 0.03 |
500 - 1000 |
постоянный |
акт. |
1.5 |
10 |
2 |
|
0.01 - 0.1 |
220 - 450 |
постоянный |
акт. |
1.5 |
10 |
2 |
|
0.03 - 0.3 |
220 - 1000 |
пост. и 50-1100Гц. |
акт. |
1.5 |
10 |
2 |
|
0.03 - 0.35 |
50 - 1000 |
50 Гц |
акт. |
1.5 |
10 |
2 |
|
0.1 - 2 |
220 - 1000 |
пост. и 50-1100Гц. |
акт. |
1.5 |
10 |
2 |
|
0.1 - 5 |
12 - 220 |
50 Гц |
акт. |
1.5 |
10 |
2 |
|
0.1 - 5 |
12 - 30 |
постоянный |
τ≤10 мс |
1.5 |
10 |
2 |
|
0.1 -0.5 |
12 - 220 |
50 Гц |
cosφ≥0.6 |
1.5 |
10 |
2 |
|
0.5 - 1 |
12 - 220 |
50 Гц |
cosφ≥0.6 |
0.08 |
5 |
1 |
