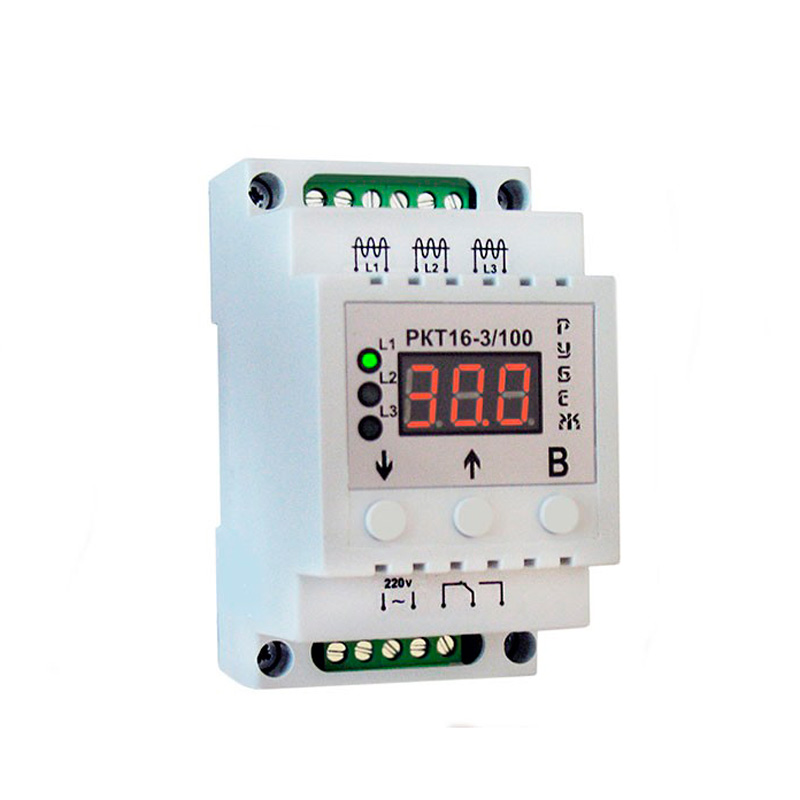

Реле контроля тока РКТ16-3/150 Рубеж

Голосов: 1
Документация:
Руководство по эксплуатации(226.78 КБ)
4748 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Реле контроля тока РКТ16-3/150 применяется для измерения тока в трехфазной сети  и отключения нагрузки при выходе измеряемого значения за установленную границу, с последующим автоматическим  включением или без него, если включен ручной режим повторного включения. Также реле контроля тока РКТ16-3/150 можно применять для выбора приоритетной нагрузки или в роли цифрового амперметра. Измерение тока производится без разрыва электрической цепи, с помощью выносных токовых датчиков.

Реле имеет следующие регулируемые настройки: отключение по току по каждой фазе, отключение по суммарному току трех фаз, гистерезис по току (применяется для выбора приоритетной нагрузки), время задержки отключения нагрузки, время повторного включения нагрузки. Также реле контроля тока РКТ16-3/150 имеет память максимального значения измеренного тока и возможность отключения реле с кнопок управления.

После подключения питания, реле будет выводить на экран измеренное значение тока по каждой фазе, с интервалом 2 сек. С помощью кнопок настройки можно выбрать одну фазу для постоянного контроля.

Все параметры настройки сохраняются в энергонезависимой памяти (максимальное значение измеренного тока, при отключении питания не сохраняется).

Гарантия

Гарантийный срок эксплуатации 12 месяцев при соблюдении основных правил эксплуатации, хранения и транспортировки.

Характеристики

Технические характеристики

  • Рабочее напряжение прибора - 220 В + / - 20%
  • Максимальный ток нагрузки на реле прибора - 16А / 220В
  • Рабочая температура окружающей среды - от -0 С° до  + 40 С°
  • Потребляемая мощность - 1 Вт
  • Дискретность измерения - 0,1 А (от 0 до 99.9 А), 1 А (от 100 до 150 А)
  • Диапазон измерения тока - 0т 0  до 150 А
  • Установка гистерезиса по току - от 0  до 150 А
  • Установка максимального тока отсечки: 0,1 - 150 А
  • Установка суммарного тока отсечки: от 0 до 450 А
  • Установка максимального перекоса по фазам: от 0 до 150 А
  • Погрешность измерения - 1%
  • Задержка отключения подачи электропитания по превышению тока - от 0  до 255 сек.
  • Время повторного включения нагрузки - от 0  до 900 сек.
  • Повторное включение нагрузки в рeчном режиме - есть.

Схемы

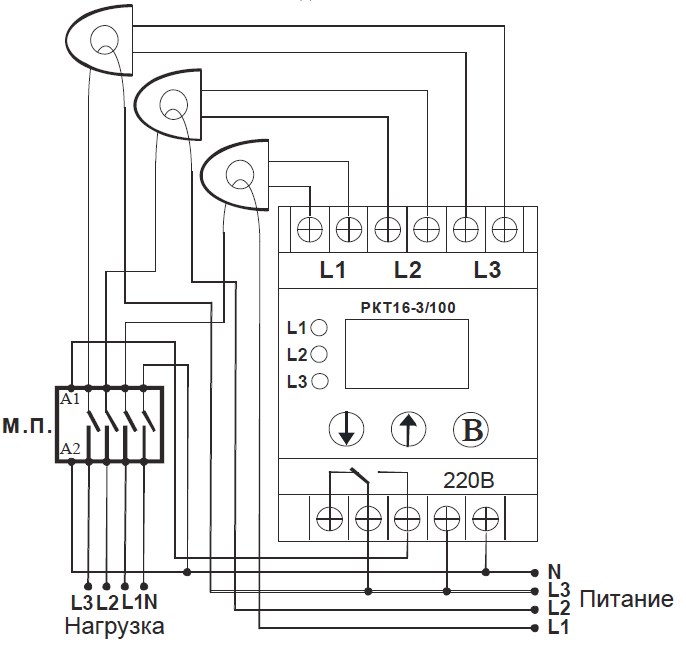

"Схема подключения реле контроля тока РКТ16-3/150"

Рис.1 Схема подключения реле контроля тока РКТ16-3/150
