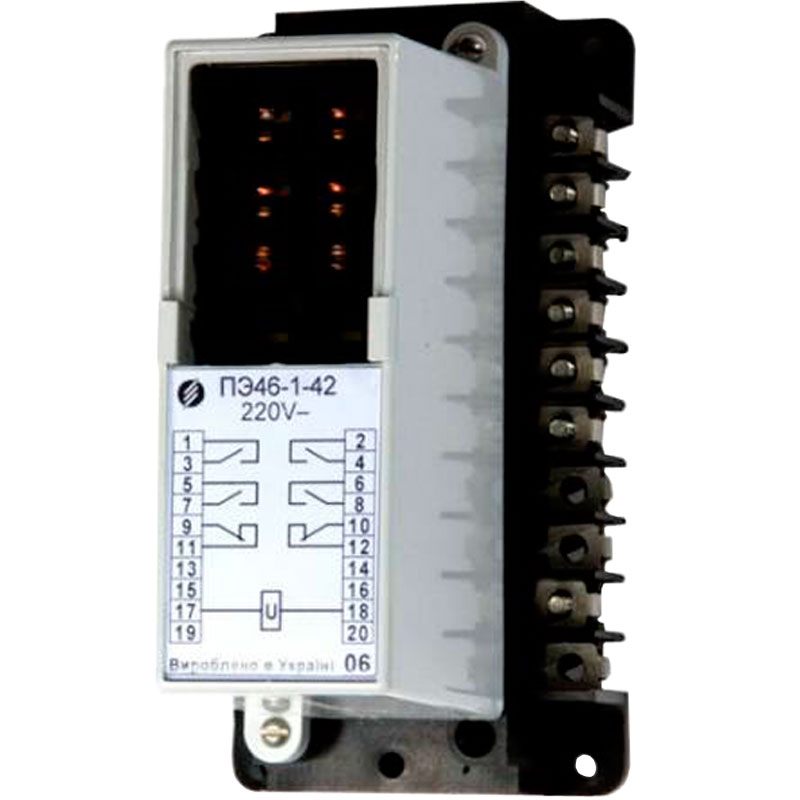

Реле промежуточные электромагнитные ПЭ-44, ПЭ-45, ПЭ-46

Документация:
Руководство по эксплуатации(670.73 КБ)
Таблица замен(687.56 КБ)
5355 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Промежуточное реле ПЭ-44, Промежуточное реле ПЭ-45, Промежуточное реле ПЭ-46 содержит коммутационные электроприборы.

Назначение реле ПЭ-44, ПЭ-45, ПЭ-46

Реле используются для включения и отключения нагрузок в электроцепях.

Устройство и работа

Реле ПЭ содержат в своей конструкции следующие обмотки:

  • Включающую ВО,
  • Удерживающую УО (модель 44),
  • Отключающую ОО (модели 45 и 46).

Характеристики

Характеристика

Величина

Потребляемая мощность ВО

Потребляемая мощность УО

Потребляемая мощность ОО

Длительность переключения ВО

(50÷250)мс реле ПЭ-44

50мс реле ПЭ-45

60мс реле ПЭ-46

Длительность переключения УО

50мс (модель 44)

Длительность переключения ОО

(80÷500)мс, (0,4÷2,5)с для модели 45

60мс (модель 46)

Рабочее напряжение

220В – переменное (модели 45, 46)

(24/48/110/220)В – постоянное

Рабочий постоянный ток

(8/4/2/1/0,5)А

Допустимое напряжение на контактах

(24÷220)В – DC

(24÷380)В – AC

Допустимый ток через контакты

(10÷5000)мА

Мощность выключения

Износостойкость (модели 44, 45)

100тыс. циклов (механическая)

50тыс. циклов (коммутационная)

Износостойкость (модель 46)

100тыс. циклов (коммутационная)

500тыс. циклов (механическая)

Размер

70х140х135мм

Модификации

  • Реле ПЭ-44 обеспечивает задержку включения и имеет одну ВО и 2 или 3 УО,
  • Реле ПЭ-45 обеспечивает задержку выключения,
  • Реле ПЭ-46 двухпозиционная.

Модели 45 и 46 имеют 1 ВО и 1 ОО.
