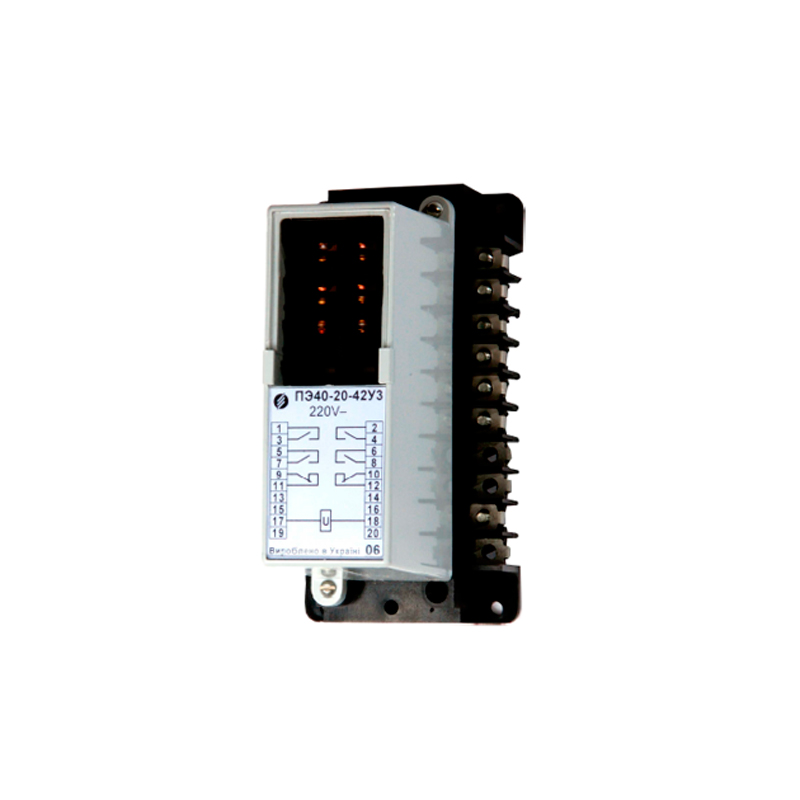

Реле промежуточные ПЭ43, ПЭ43-М

Документация:
4365 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле промежуточные электромагнитные ПЭ43, ПЭ43-М применяются в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.

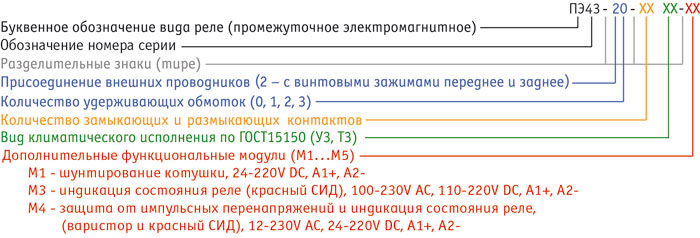

Структура условного обозначения

Особенности

  • Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
  • Время срабатывания быстродействующих реле ПЭ43 для защит сверхвысокого напряжения до 10 мс;
  • Порог срабатывания реле находится в пределах 0,6-0,65 Uном; а порог отпускания - не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
  • Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
  • Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;

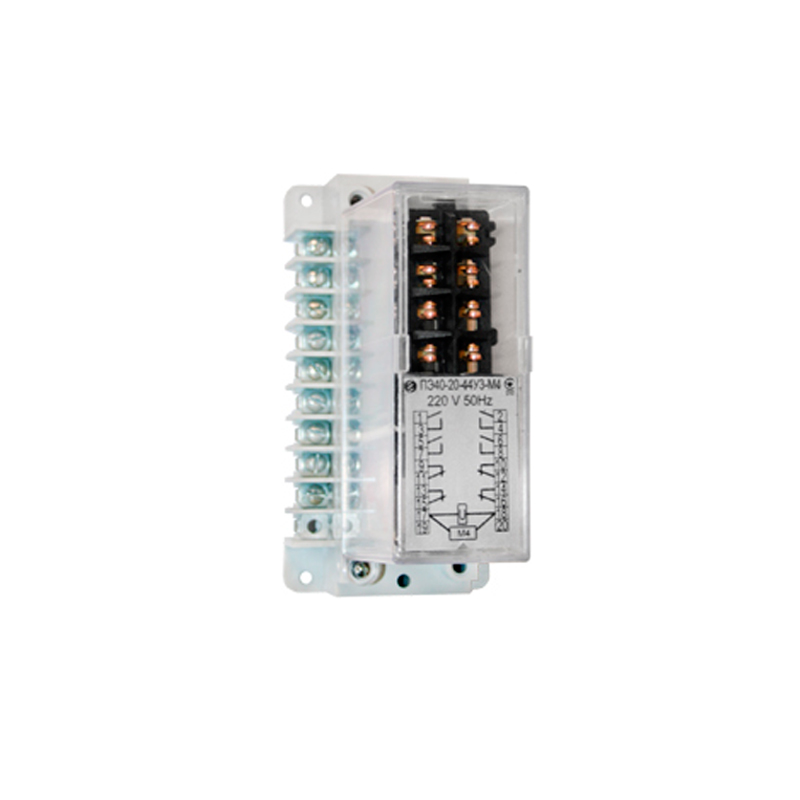

  • Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
  • Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности креплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
  • Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
    • корпуса до 650 °С;
    • клеммники и детали удерживающие токоведущие части - до 960°С;
  • По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
  • Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм2 под пайку и 0,75‑2,5 мм2 под винт;
  • Контакты реле - замыкающие и размыкающие;
  • Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ43, ПЭ43‑М соответствуют и обеспечивают возможную замену реле РП17‑2, РП17‑3, РП223, РП2224.

Эксплуатация

Реле ПЭ43, ПЭ43-М изготавливаются в исполнениях У3 и Т3. Оптимальными условиями для использования реле являются:

  • температура окружающей среды от -40 до +55ºС;
  • воздействие вибраций в диапазоне частот: до 15 Гц с ускорением 3g, от 15 до 100 Гц с ускорением 1g.

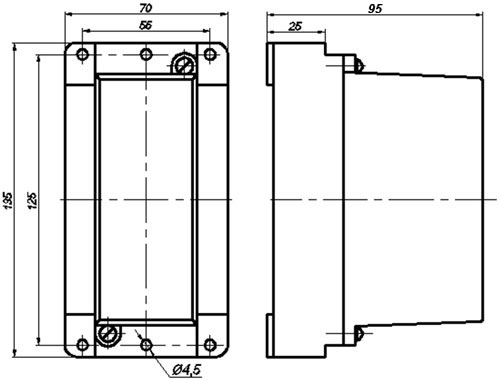

Рис.1. Габаритные, установочные и присоединительные размеры реле с винтовыми зажимами с передним или задним присоединением проводников
Рис.1. Габаритные, установочные и присоединительные размеры реле с винтовыми зажимами с передним или задним присоединением проводников

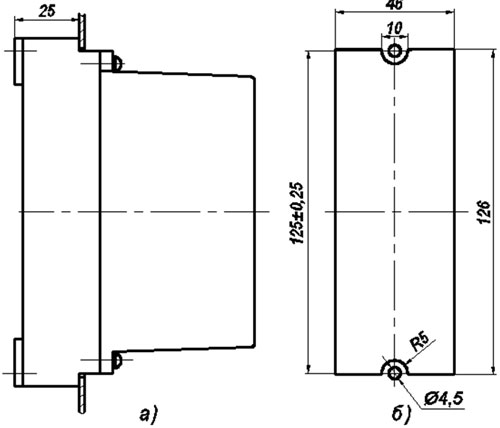

Рис.2. Крепление на панели реле с винтовыми зажимами с задним присоединением проводников
Рис.2. Крепление на панели реле с винтовыми зажимами с задним присоединением проводников

Характеристики

Параметры Значения
Номинальное напряжение коммутируемой цепи, В:
  • постоянного тока
  • переменного тока
24 - 230
24 - 400
Минимальный ток контактов, А:
  • при напряжении 24 В
  • при напряжении 110 В и выше
0,02
0,01
Степень защиты по ГОСТ& 14254-96:
  • реле
  • винтовых зажимов
IР40
IР10
Испытательное напряжение изоляции, В:
  • между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле
  • между электрически независимыми цепями
  • между разомкнутыми контактами каждой контактной группы
  • между включающей и удерживающими обмотками
2 500
2 500
550
550
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
  • в холодном состоянии реле
  • в нагретом состоянии реле
20
6
Механическая износостойкость, циклов ВО, не менее 500 000
Коммутационная износостойкость, циклов ВО, не менее 100 000
