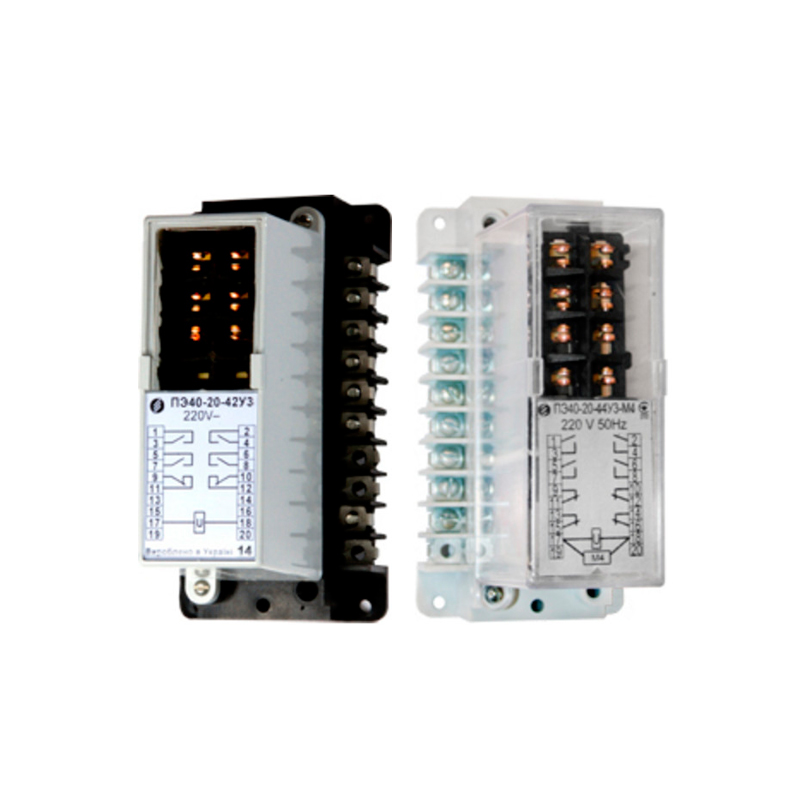

Реле промежуточные электромагнитные ПЭ42, ПЭ42М

Документация:
4500 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле промежуточные электромагнитные ПЭ42, ПЭ42М предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.

Особенности

  • Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
  • Время срабатывания нормальнодействующих незамедленных реле ПЭ42 до 30 мс;
  • Порог срабатывания реле находится в пределах 0,6-0,65 Uном; а порог отпускания - не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
  • Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
  • Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
  • Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
  • Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности кремплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
  • Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
    • корпуса до 650 °С;
    • клеммники и детали удерживающие токоведущие части – до 960°С;
  • По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
  • Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм² под пайку и 0,75‑2,5 мм² под винт;
  • Контакты реле - замыкающие и размыкающие;
  • Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ42, ПЭ42‑М соответствуют и обеспечивают возможную замену реле РП16‑2, РП16‑3, РП14‑4, РП232, РП233, РП255, РЭП36-12, РЭП36-13

Характеристики

Технические характеристики
Номинальное напряжение коммутируемой цепи, В:
Постоянного тока 24-230
Переменного тока 24-400
Минимальный ток контактов, А:
При напряжении 24 В 0,02
При напряжении 110 В и выше 0,01
Степень защиты по ГОСТ14254-96:
Реле IР40
Винтовых зажимов IР10
Испытательное напряжение изоляции,В:
Между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле 2500
Между электрически независимыми цепями 2500
Между разомкнутыми контактами каждой контактной группы 1000
Между включающей и удерживающими обмотками 550
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
В холодном состоянии реле 20
В нагретом состоянии реле 6
Механическая износостойкость, циклов ВО, не менее 500 000
Коммутационная износостойкость, циклов ВО, не менее 100 000
