Реле промежуточные ПЭ40, ПЭ40‑М
Описание
Реле промежуточные ПЭ40, ПЭ40-М предназначены для применения в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.
Основные особенности
- Количество контактов до 8 групп в разных сочетаниях замыкающих и размыкающих;
- Время срабатывания нормально действующих незамедленных реле ПЭ40 до 30 мс;
- Порог срабатывания реле находится в пределах 0,6-0,7 Uном постоянного тока и 0,6-0,8 Uном переменного тока; а порог отпускания – не менее 0,2 Uном, что препятствует ложному срабатыванию реле;
- Потребляемая мощность обмоток напряжения постоянного тока не более 6 Вт, переменного тока не более 10 В·А, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
- Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;

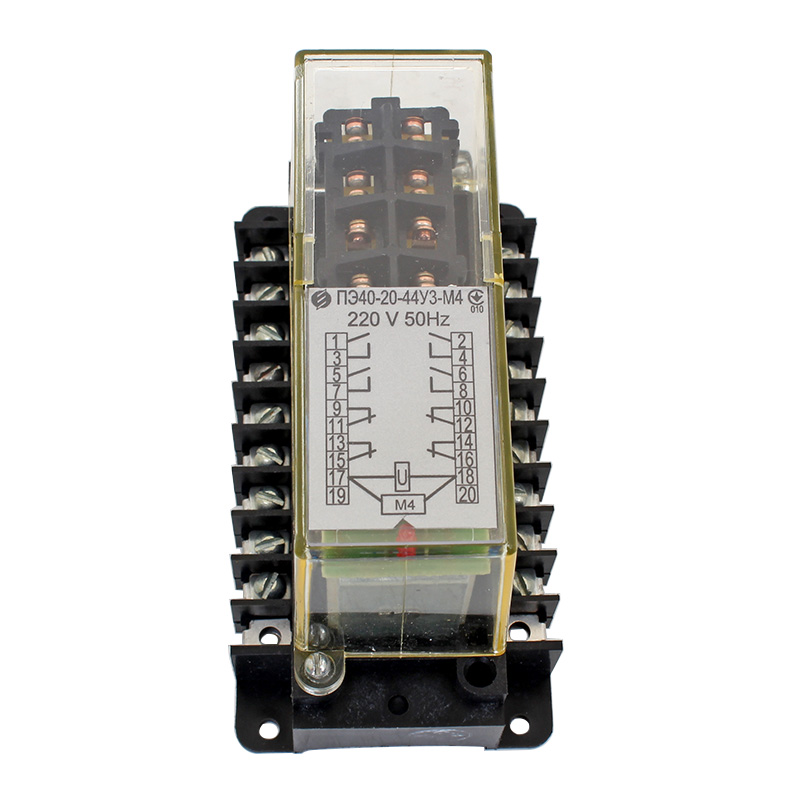

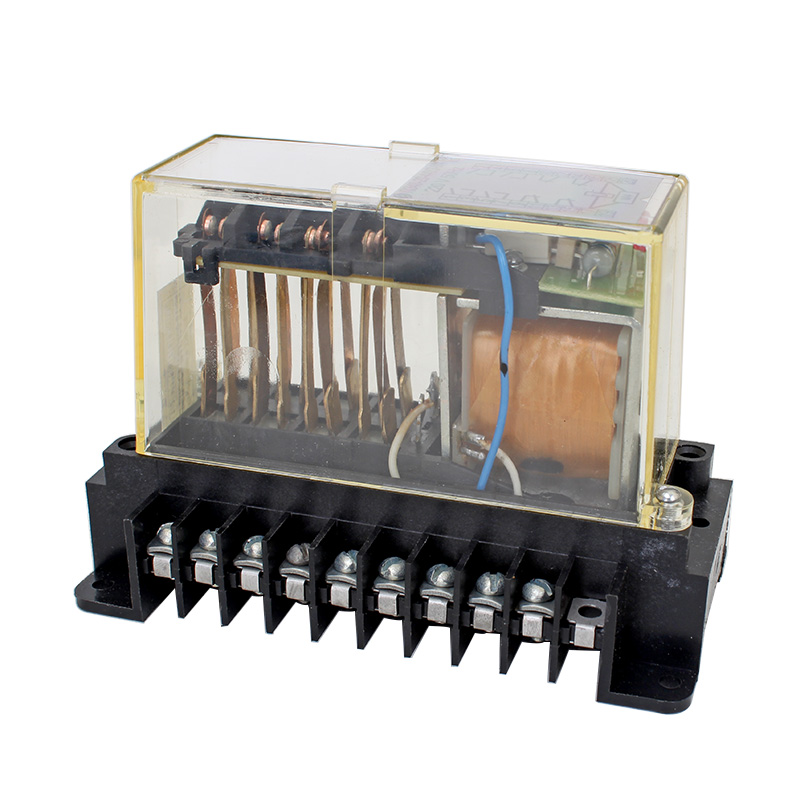

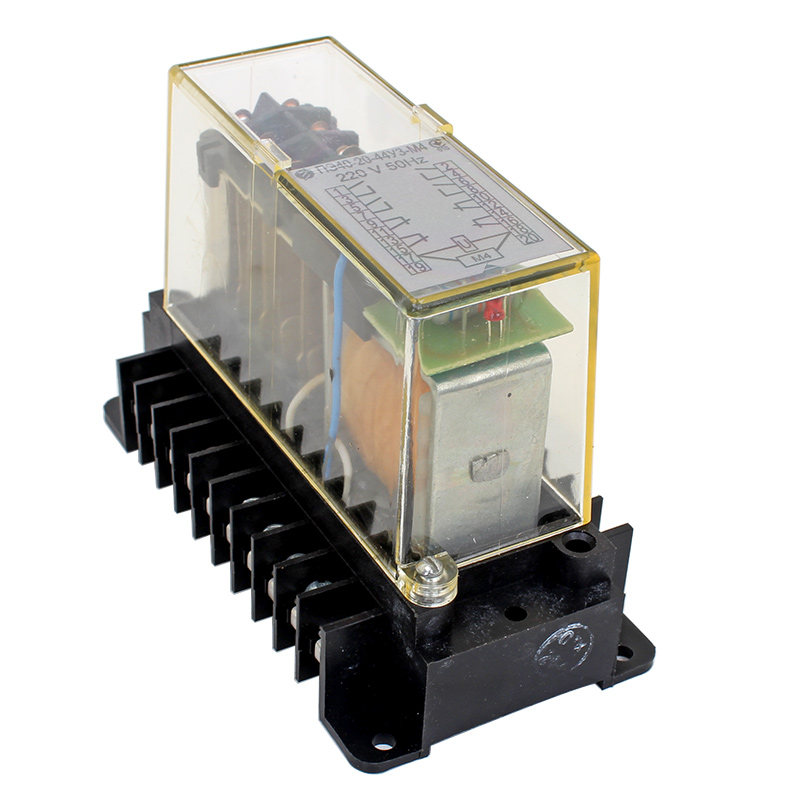

- Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
- Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности креплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
- Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
- корпуса до 650°C;
- клеммники и детали удерживающие токоведущие части – до 960°C.
- По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
- Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм2 под пайку и 0,75‑2,5 мм2 под винт;
- Контакты реле - замыкающие и размыкающие;
- Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) промежуточные электромагнитные реле ПЭ40, ПЭ40‑М соответствуют и обеспечивают возможную замену реле РП16‑1, РП16‑5, РП16‑6, РП16‑7, а реле ПЭ40‑20‑41 замену реле РП23, РП25
Характеристики
|
Номинальное напряжение коммутируемой цепи: |
постоянного тока |
24 – 230 В |
|
переменного тока |
24 – 400 В |
|
|
Минимальный ток контактов: |
при напряжении 24 В |
0,02 А |
|
при напряжении 110 В и выше |
0,01 А |
|
|
Степень защиты по ГОСТ 14254-96: |
реле (кроме ПЭ40-10 с ламелями под пайку) |
Р40 |
|
ПЭ40-10 с ламелями под пайку |
IР30 |
|
|
винтовых зажимов |
IР10 |
|
|
ламелей под пайку |
IР00 |
|
|
Испытательное напряжение изоляции: |
между всеми электрически независимыми цепями, соединенными вместе, и корпусом реле |
2500 В |
|
между электрически независимыми цепями |
2500 В |
|
|
между разомкнутыми контактами каждой контактной группы |
1000 В |
|
|
между включающей и удерживающими обмотками |
550 В |
|
|
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, не менее: |
в холодном состоянии реле |
20 МОм |
|
в нагретом состоянии реле |
6 МОм |
|
|
Механическая износостойкость, не менее |
500 000 циклов ВО |
|
|
Коммутационная износостойкость, не менее |
100 000 циклов ВО |
|
Комплектация
Комплект поставки
- Реле электромагнитное ПЭ40, ПЭ40-М – 1 шт.

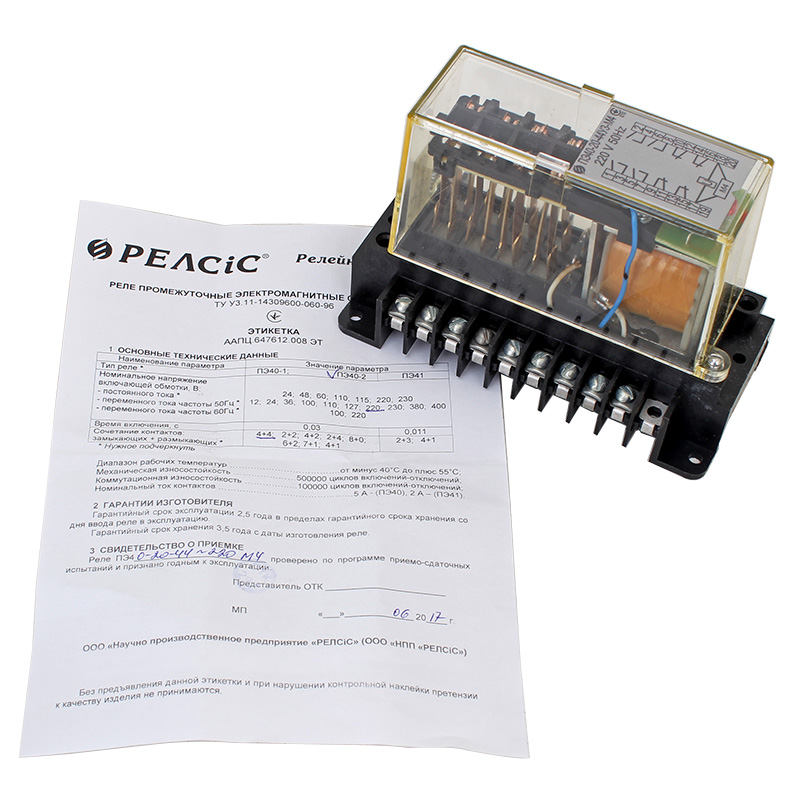

- Этикетка – 1 экз.
- Руководство по эксплуатации – 1 – 3 экз. (в каждую транспортную тару, отправляемую в один адрес, или по требованию заказчика в необходимом количестве).
