Реле электропневматическое 32Р2М, 32Р2МА

Average: 10 (1 vote)
Категория:

Реле электропневматическое 32Р2М, 32Р2МА используются в схемах газового переключения систем анализа газа с целью трансформации электрического дискретного сигнала в сигнал пневматический.

Устройство и принцип действия

Работа реле базируется на применении инжекции. Если электрический сигнал отсутствует, на выходе прибора осуществляется формирование вакуума (пневматического сигнала отрицательной направленности). Если электрический сигнал подается на реле, на выходе прибора осуществляется формирование пневматического сигнала положительной направленности. Реле питается за счет азота (сжатого воздуха), прошедшего очистку согласно ГОСТ М882-73.

Прибор может монтироваться в любом положении. Монтаж реле типа 32Р2МА может быть произведен на платы с внутренними каналами пневматического типа. Реле выпускаются в климатическом исполнении У 4.2.

Технические характеристики
Параметры Значения
Входной электрический сигнал постоянного тока, В соответственно, не более "1" - 12; 24; 36
"0" - 1.2; 2.4; 3.6
Потребляемый ток, не более, мА 50; 80; 80
Выходные пневматические сигналы реле, кПа, при команде "0" - 110…140
"1" - минус 35
Вероятность безотказной работы за 2000 ч 0.95
Масса, кг 32Р2М   - 0.20
32Р2МА - 0.11

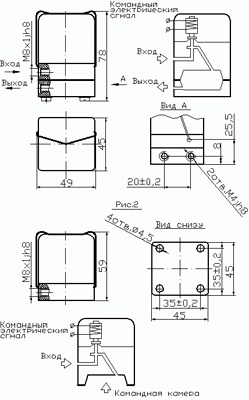

Рис.1. Габаритные и присоединительные размеры реле электропневматического 32Р2М, 32Р2МА

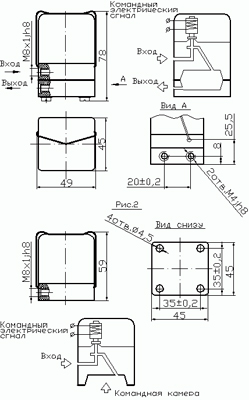

Рис.1. Габаритные и присоединительные размеры реле электропневматического 32Р2М, 32Р2МА
