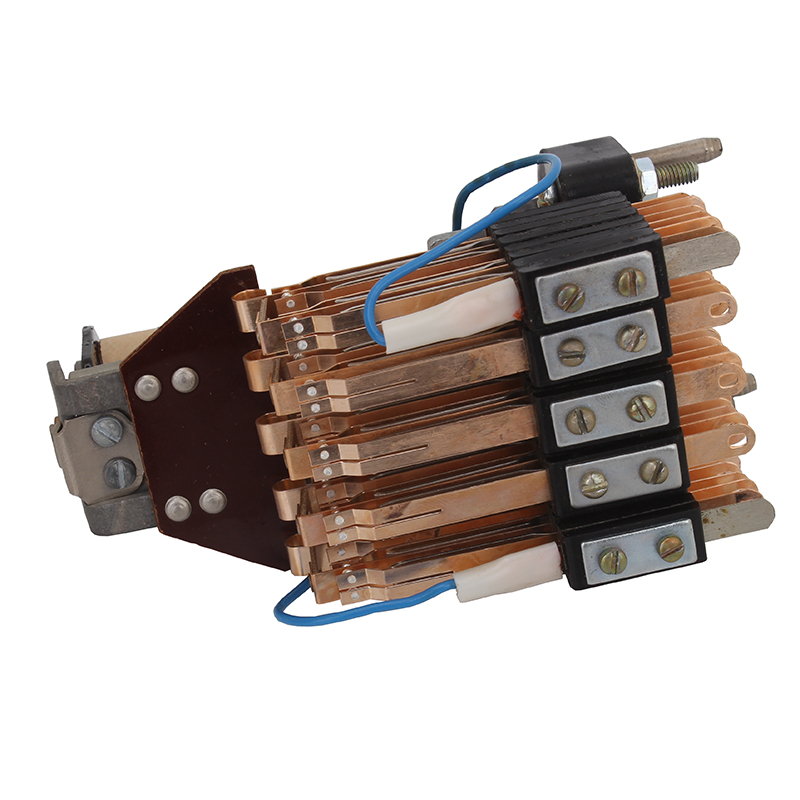

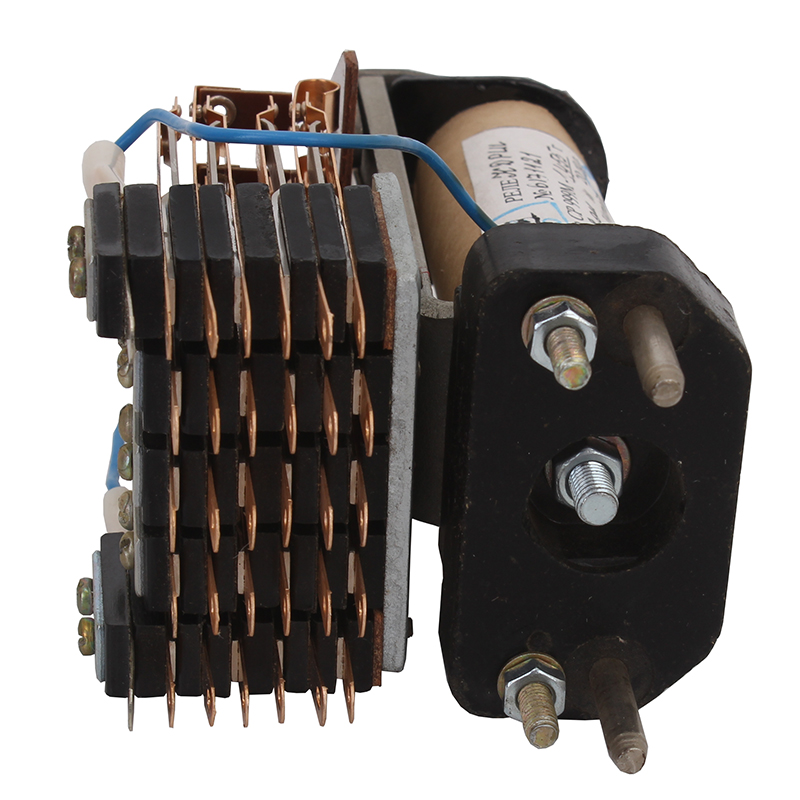

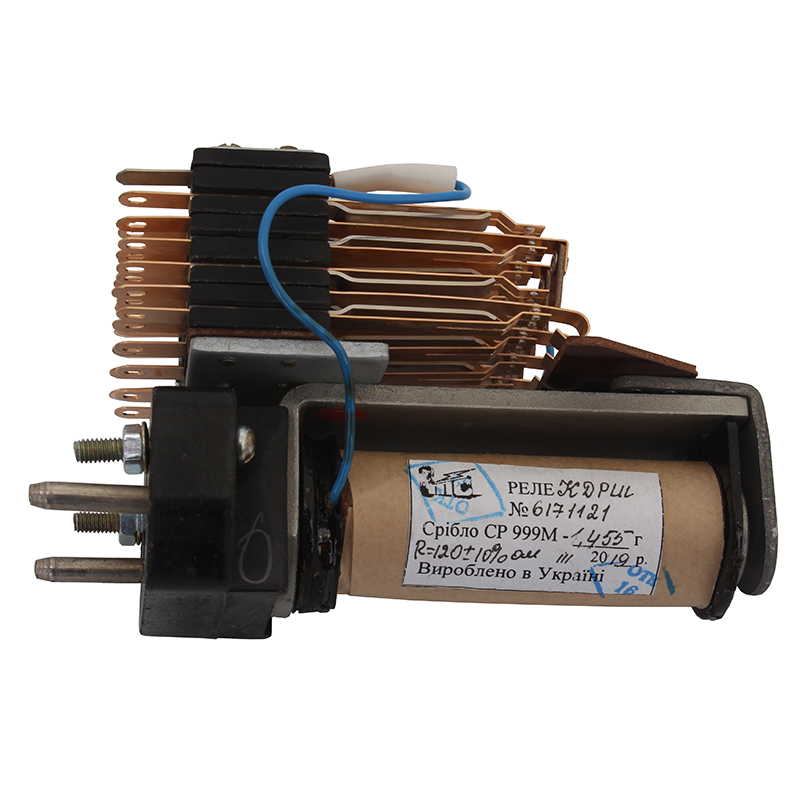

Реле КДРШ

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Предназначены для осуществления схемных зависимостей в устройствах автоматики, телемеханики, связи и электропитания, где возможность быстрой замены реле имеет существенное значение.

Модификации реле КДРШ

  1. КДРШ1 – имеющие не разветвленную магнитную цепь, обмотку на изоляционном каркасе и сердечник с полюсным наконечником.
  2. КДРШ1-М – выполнено аналогично КДРШ1,но с обмоткой на медном каркасе для получения некоторой выдержки времени отпускания.
  3. КДРШ3-М – имеющие разветвленную магнитную цепь и обмотку на медном каркасе, обеспечивающие выдержку времени отпускания.
  4. КДРШ5-М – имеющие разветвленную магнитную цепь, обмотку на медном каркасе и медную втулку, обеспечивающую выдержку времени отпускания.
  5. КДРШ6-М – выполнено аналогично КДРШ5-М, но с укороченным медным каркасом и удлиненной медной втулкой для получения выдержки времени срабатывания и отпускания.

Реле подразделяются

По числу обмоток:

  • однообмоточные;
  • двухобмоточные.

По скорости действия:

  • нормально действующие;
  • с выдержкой времени отпускания;
  • с выдержкой времени срабатывания и отпускания.

По количеству контактных колонок: - на 2, 3 и 5 колонок.

По исполнению контактной системы: - сочетание замыкающих, размыкающих и переключающих контактов, в том числе переключающих контактов без размыкания цепи.

По режиму работы:

  • для продолжительного;
  • для кратковременного импульсного.

Электрическая прочность изоляции между токоведущими цепями и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1000 В (эфф) частоты 50 Гц. Сопротивление изоляции электрически изолированных участков реле:

  • между незамкнутыми контактами, а также между каждой контактной пружиной и корпусом – не менее 500 МОм;
  • между обмоткой и корпусом – не менее 100 МОм.

Параметры реле



КДРШ1

КДРШ1-М

КДРШ3-М

КДРШ5-М-КДРШ6-М

Габаритные размеры, мм

126,5х95х60

143х102х60

Масса, кг

0,51

0,54

0,6

1,06

Масса штепсельной колодки на 3-5 колонок – 0,12кг.
