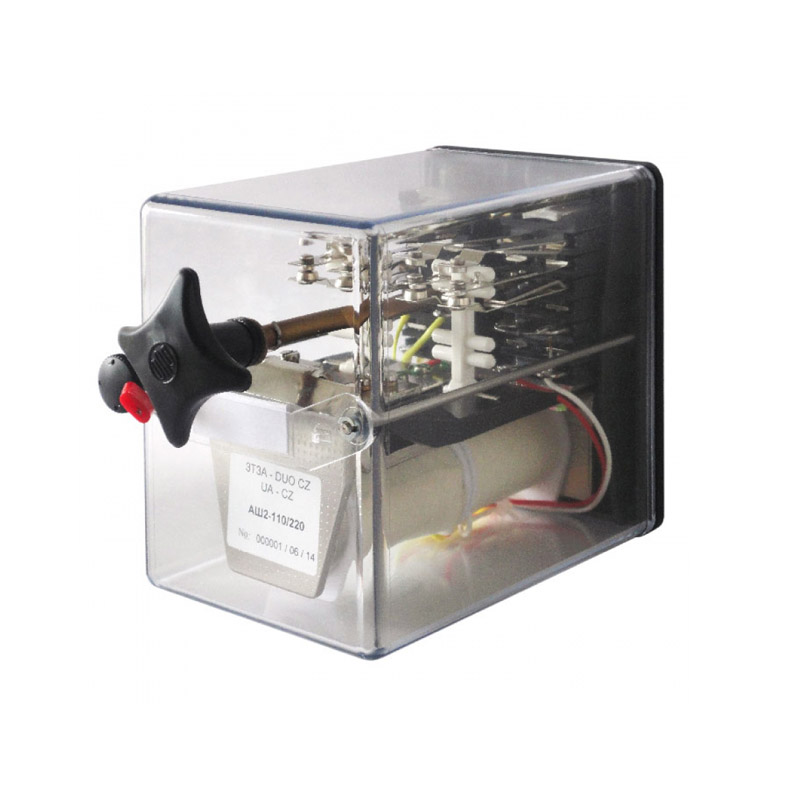

Реле АШ2

No votes yet
Категория:

Реле АШ2 представляют собой электромагнитные релейные устройства, используемые в системах аварийной подачи электропитания к системам железнодорожного транспорта.

Назначение

Реле АШ2 имеют широкое практическое применение в транспорте метрополитена и в ЖД-транспорте. Их использование обеспечивает высокий уровень безопасности при эксплуатации такого рода транспортных средств.

Функционирование реле АШ2

Релейные системы этого типа обеспечивают включение резервного питания, если происходит аварийная ситуация в основной линии подачи электропитания к устройствам встроенной сигнализации, блокировки и централизации, которые имеются на каждом транспортном средстве, используемом на железной дороге или в метрополитене.

Тип реле по работе якоря:

гравитационное

Значение электросопротивления:

от 3,4х2 до 900х2 Ом

Величина напряжения перегрузки:

45 В

Величина напряжения отпускания:

4,4..5 В;

~4,5...75 В

Значение напряжения притяжения:

14,2..16 В;

~12...220 В

Величина поминального питания:

24 В;

~9,5..180 В

Вес реле:

не более 2,2 кг

Значение габаритных размеров:

11,5х9,0х21 мм

Тип реле

Сопротивление, Ом

Напряжение или ток

Номинальное питания

Замедление, с

Перегрузки

Отпускания

Притяжения

АШ2–12/24

3,4х2

-

~ 4,5 В

~ 8,0 В

~ 9,5 В

~ 18,5 В

~ 12 В

~ 24 В

-

АШ2–110/220

465х2

-

~ 36 В

~ 75 В

~ 90 В

~ 180 В

~ 110 В

~ 220 В

-

АШ2–1440

720х2

45 В

4,4 В

14,2 В

24 В

-

АШ2-1800

900х2

45 В

5 В

16 В

24 В

-
