Реле трансмиттерные ТР-3В2М
Серия:
Описание
ТР-3В2М – реле трансмиттерного типа, выпускаются в двух вариантах исполнения (шифр РИ или РТ), различающихся напряжением срабатывания и отпускания, а также временем срабатывания, отпускания и коррекции. Эксплуатация прибора допускается при температурах от -40,0 до +55,0 °С.
Назначение
Реле трансмиттерные модификации ТР-3В2М используются в качестве компонента устройств, функционирующих в железнодорожных импульсных или кодовых рельсовых эл.сетях, работающих на переменном токе.
Устройство и работа

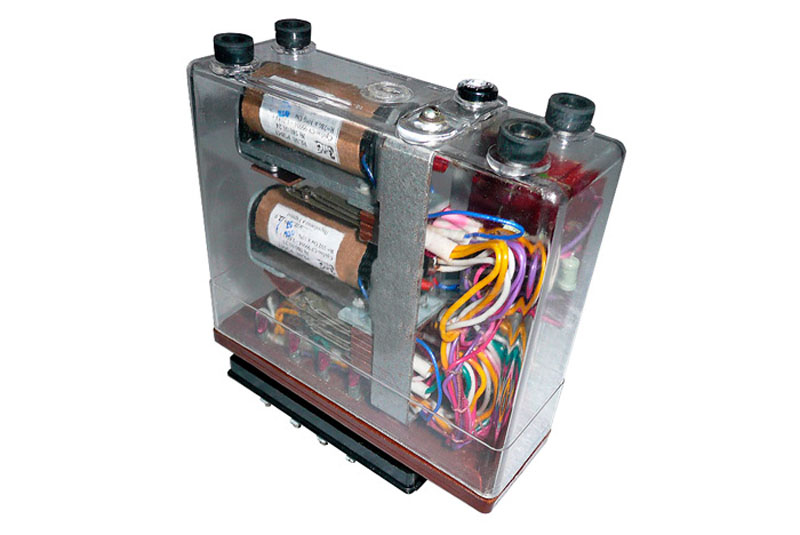

Прибор ТР-3В2М представляет собой монокорпусное устройство с пластиковым прозрачным корпусом. Внутри корпуса смонтирована электрическая часть, присоединительные контакты выведены на нижнюю монтажную планку. Габариты прибора составляют 193х176х60 мм, вес не превышает 2 кг.
Характеристики
| Наименование | РТ | РИ |
| Номинальное напряжение питания, В | 12 постоянного тока | |
| Напряжение срабатывания, В, не более | 7,5 | 8,0 |
| Напряжение отпускания, В, не менее | 2,5 | 1,6 |
| Время срабаты-вания при номинальном напря-жении питания, мс, не более | 70 | - |
| Время отпускания при номинальном напряжении питания, мс | - | 40-80 |
| Время укороче-ния (коррекции) импульсов, мс | 30-45 | - |
| Габаритные размеры, мм | 193х176х60 | |
| Масса, кг | 2,0 | |
