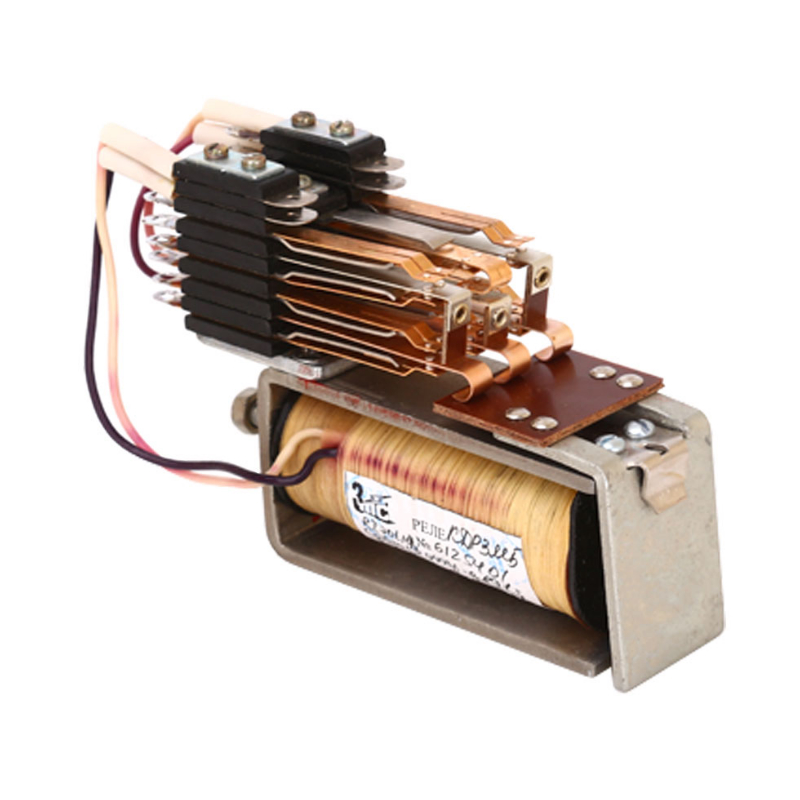

Реле КДР3-М
Описание
Реле КДРЗ-М предназначены для осуществления схемных зависимостей в устройствах автоматики, телемеханики, связи и электропитания на железнодорожном транспорте.
Особенности
Реле имеют неразветвленную магнитную цепь и обмотку на изоляционном каркасе. Реле КДР предназначены для эксплуатации в нормальных режимах работы. Но, кроме этого, также возможна работа и в условиях вибраций. Такие релейные узлы имеют в своей конструкции защиту гаек и винтов от саморазвинчивания. В процессе использования реле этого типа не допускается поворачивание обмотки на сердечнике. При любом из положений якоря исключается возможность его касания с катушкой. Питание реле осуществляется от рабочей цепи Ж/Д транспорта. Допускается отклонение напряжения в пределах 10%.
Конструкция
В отличие от других модификаций в реле КДРЗ-М есть магнитная цепь разветвленного типа, рабочая обмотка размещена на медном каркасе, что способствует увеличению времени отпускания.
Электрическая прочность изоляции между токоведущими цепями и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1000 В (эфф) частоты 50 Гц. Сопротивление изоляции электрически изолированных участков реле:
- между незамкнутыми контактами, а также между каждой контактной пружиной и корпусом – не менее 500 МОм;
- между обмоткой и корпусом – не менее 100 МОм.
Характеристики
|
Номер паспорта |
Со- про- тивле- ние эбмот-ки, Ом |
Напряжение, В |
Замедление, мс+25% |
Контактная группа (колонка) со стороны якоря |
|||||||
|
номинальное |
полного притяжения, не более |
отпускания, не менее |
прямое |
обратное |
I |
II |
III |
IV |
V |
||
|
612.43.09 |
435 |
24 |
14,2 |
1,4 |
— |
— |
1 |
65 |
1 |
— |
— |
|
612.43.10 |
650 |
24 |
12,7 |
1,4 |
— |
— |
1 |
7 |
1 |
— |
— |
|
612.43.12 |
2000 |
48 |
22,4 |
2,4 |
— |
— |
1 |
7 |
1 |
— |
|
|
612.43.19 |
4000 |
48 |
32,0 |
3,5 |
— |
— |
1 |
7 |
1 |
— |
— |
|
612.43.26 |
9000 |
110 |
50,0 |
12,5 |
— |
— |
1 |
7 |
1 |
— |
— |
|
612.43.22 |
14000 |
220 |
78,4 |
9,2 |
— |
— |
1 |
37 |
1 |
— |
— |
|
612.50.01 |
31 |
6 |
4,0 |
0,17 |
— |
140 |
132 |
35 |
132 |
— |
— |
|
612.50.02 |
31 |
6 |
4,6 |
0,17 |
— |
140 |
135 |
35 |
135 |
— |
— |
|
612.50.04 |
48 |
12 |
5,0 |
0,18 |
— |
150 |
135 |
2 |
135 |
— |
— |
|
612.50.05 |
48 |
12 |
6,0 |
0,29 |
— |
120 |
137 |
337 |
137 |
— |
— |
|
612.50.06 |
48 |
12 |
7,0 |
0,26 |
— |
130 |
165 |
97 |
165 |
— |
— |
|
612.50.07 |
48 |
12 |
6,0 |
0,3 |
— |
110 |
1332 |
97 |
1332 |
— |
— |
|
612.50.08 |
65 |
12 |
3,2 |
0,05 |
— |
250 |
12 |
— |
12 |
— |
— |
|
612.50.10 |
65 |
12 |
4,3 |
0,09 |
— |
200 |
17 |
— |
17 |
— |
— |
|
612.50.11 |
65 |
12 |
5,1 |
0,15 |
— |
170 |
17 |
7 |
17 |
— |
— |
|
612.50.13 |
65 |
12 |
6,0 |
0,2 |
— |
140 |
132 |
65 |
132 |
— |
— |
|
612.50.14 |
65 |
12 |
5,1 |
0,18 |
— |
150 |
137 |
— |
137 |
— |
— |
|
612.50.16 |
65 |
12 |
7,7 |
0,3 |
— |
115 |
197 |
97 |
197 |
— |
— |
|
612.50.17 |
120 |
12 |
6,0 |
0,15 |
— |
200 |
17 |
— |
17 |
— |
— |
|
612.50.19 |
120 |
12 |
6,0 |
0,17 |
— |
190 |
12 |
7 |
12 |
— |
— |
|
612.50.20 |
120 |
12 |
8,6 |
0,3 |
— |
140 |
137 |
5 |
137 |
— |
— |
|
612.50.23 |
120 |
12 |
7,5 |
0,25 |
— |
150 |
14 |
97 |
14 |
— |
— |
|
612.51.56 |
120 |
12 |
7,0 |
0,17 |
— |
190 |
15 |
7 |
15 |
— |
— |
|
612.51.57 |
120 |
12 |
9,1 |
0,4 |
— |
130 |
197 |
4 |
197 |
— |
— |
|
612.50.27 |
280 |
24 |
9,0 |
0,2 |
— |
200 |
12 |
5 |
12 |
— |
— |
|
612.50.30 |
280 |
24 |
10,0 |
0,35 |
— |
165 |
12 |
07 |
12 |
— |
— |
| Параметры | Значения |
| Габаритные размеры, мм | 113х85х54 |
| Масса, кг | 0,56 |
