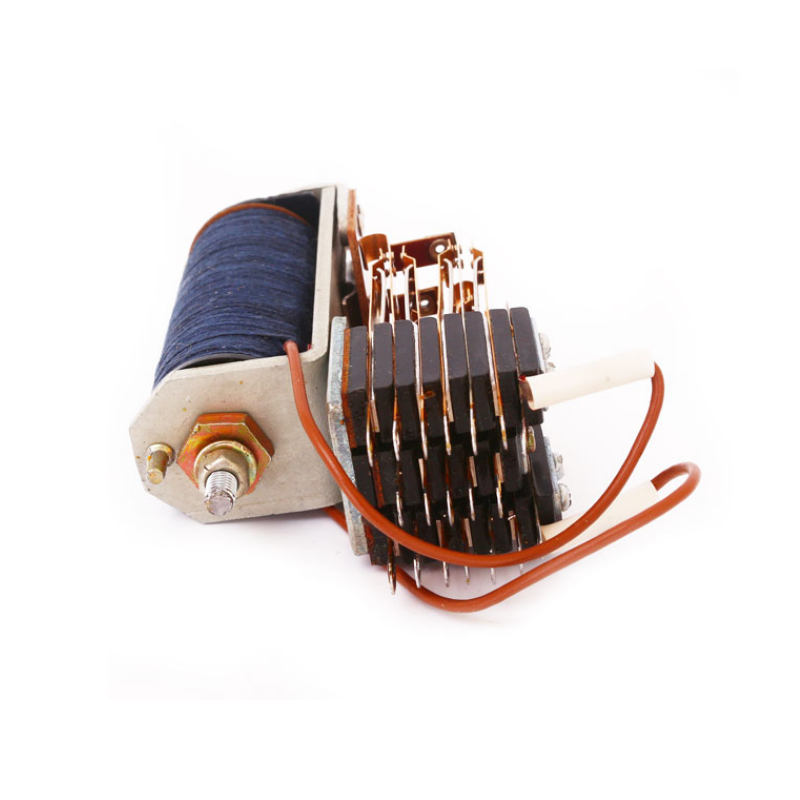

Реле КДР1-М
Описание
Реле КДР1-М предназначены для осуществления схемных зависимостей в устройствах автоматики, телемеханики, связи и электропитания на железнодорожном транспорте.
Особенности
Реле имеют неразветвленную магнитную цепь и обмотку на изоляционном каркасе. Реле КДР предназначены для эксплуатации в нормальных режимах работы. Но, кроме этого, также возможна работа и в условиях вибраций. Такие релейные узлы имеют в своей конструкции защиту гаек и винтов от саморазвинчивания. В процессе использования реле этого типа не допускается поворачивание обмотки на сердечнике. При любом из положений якоря исключается возможность его касания с катушкой. Питание реле осуществляется от рабочей цепи Ж/Д транспорта. Допускается отклонение напряжения в пределах 10%.
Конструкция
КДР-1-М – по конструкции устройство похоже на предыдущую модель КДР-1. Отличием является использование в качестве основания для обмотки металлического каркаса из меди – благодаря этому формируется временная выдержка отпускания.
Электрическая прочность изоляции между токоведущими цепями и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1000 В (эфф) частоты 50 Гц. Сопротивление изоляции электрически изолированных участков реле:
- между незамкнутыми контактами, а также между каждой контактной пружиной и корпусом – не менее 500 МОм;
- между обмоткой и корпусом – не менее 100 МОм.
Характеристики
|
Номер паспорта |
Со- про- тивле- ние обмотки, Ом |
Напряжение, В |
Замедление, мс±25% |
Контактная группа (колонка) со стороны якоря |
|||||||
|
номинальное |
полного притяжения, не более |
отпускания, не менее |
прямое |
обратное |
I |
II |
III |
IV |
V |
||
|
612.40.01 |
31 |
6 |
3,8 |
0,5 |
— |
— |
17 |
— |
17 |
— |
— |
|
612.40.03 |
65 |
12 |
7,4 |
1,2 |
— |
— |
132 |
97 |
132 |
— |
— |
|
612.40.04 |
65 |
12 |
6,7 |
0,9 |
— |
— |
137 |
— |
137 |
— |
— |
|
612.40.05 |
65 |
12 |
6,7 |
0,8 |
— |
— |
17 |
7 |
17 |
— |
— |
|
612.40.06 |
120 |
12 |
7,5 |
0,9 |
— |
— |
12 |
7 |
12 |
— |
— |
|
612.40.07 |
120 |
12 |
9,4 |
1,2 |
— |
— |
17 |
7 |
17 |
— |
— |
|
612.40.08* |
120 |
24 |
10,3 |
1,6 |
— |
— |
132 |
67 |
132 |
— |
— |
|
612.40.09* |
120 |
24 |
13,0 |
1,7 |
— |
— |
162 |
332 |
165 |
— |
— |
|
612.40.13 |
280 |
24 |
10,0 |
1,4 |
— |
— |
12 |
4 |
12 |
— |
— |
|
612.40.14 |
280 |
24 |
14,3 |
1,8 |
— |
— |
12 |
67 |
12 |
— |
— |
|
612.40.15 |
280 |
24 |
11,3 |
1,1 |
— |
— |
15 |
— |
15 |
— |
— |
|
612.40.18 |
280 |
24 |
14,7 |
1,7 |
— |
— |
15 |
35 |
15 |
— |
— |
|
612.40.19 |
280 |
24 |
11,3 |
1,3 |
— |
— |
17 |
— |
17 |
— |
— |
|
612.40.21 |
280 |
24 |
14,7 |
2,0 |
— |
— |
17 |
35 |
17 |
— |
— |
|
612.40.23 |
280 |
24 |
14,3 |
1,7 |
— |
— |
135 |
— |
135 |
— |
— |
|
612.40.24 |
280 |
24 |
16,2 |
2,1 |
- |
— |
135 |
2 |
135 |
— |
— |
|
612.40.26 |
280 |
■ 24 |
14,3 |
2,0 |
— |
— |
137 |
— |
137 |
— |
— |
|
612.40.27 |
280 |
24 |
18,0 |
2,5 |
— |
— |
137 |
65 |
137 |
— |
— |
|
612.40.29 |
280 |
24 |
16,8 |
3,0 |
— |
— |
1332 |
37 |
1332 |
— |
— |
|
612.40.43 |
280 |
24 |
16,2 |
2,3 |
— |
— |
137 |
7 |
137 |
— |
— |
|
612.40.32 |
435 |
24 |
10,0 |
1,3 |
— |
— |
12 |
— |
12 |
— |
— |
|
612.40.33 |
650 |
24 |
11,0 |
1,2 |
— |
— |
1 |
2 |
1 |
— |
— |
|
612.40.34* |
2000 |
110 |
50,0 |
6,3 |
— |
— |
167 |
2 |
167 |
— |
— |
|
612.40.40* |
2000 |
110 |
41,7 |
5,7 |
— |
— |
14 |
97 |
14 |
— |
— |
|
612.40.41 |
4000 |
110 |
58,0 |
7,8 |
— |
— |
137 |
— |
137 |
— |
— |
|
612.40.35* |
9000 |
220 |
104,0 |
13,2 |
— |
— |
197 |
— |
197 |
— |
— |
|
612.40.36* |
9000 |
220 |
112,0 |
12,2 |
— |
— |
167 |
2 |
167 |
— |
— |
|
612.40.42* |
9000 |
220 |
133,0 |
16,0 |
— |
— |
167 |
65 |
167 |
— |
— |
|
612.40.37 |
14000 |
220 |
129,3 |
17,7 |
— |
— |
197 |
— |
197 |
— |
— |
|
612.40.38 |
14000 |
220 |
140,0 |
18,0 |
- |
— |
167 |
2 |
167 |
— |
— |
| Параметры | Значения |
| Габаритные размеры,мм | 113х85х54 |
| Масса, кг | 0,56 |
