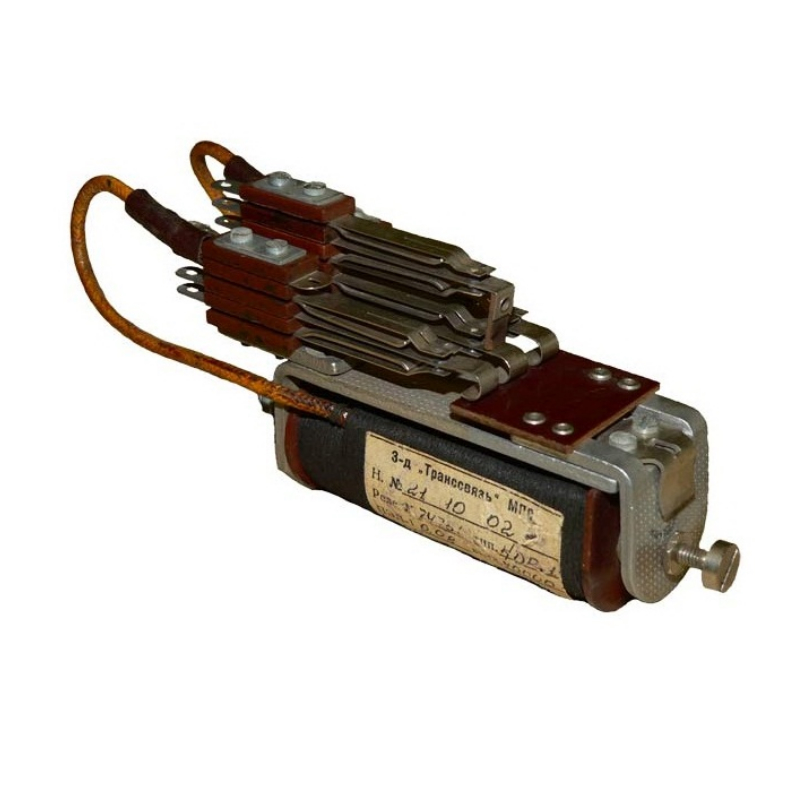

Реле кодовые КДР-1
Описание
Реле КДР1 предназначены для осуществления схемных зависимостей в устройствах автоматики, телемеханики, связи и электропитания на железнодорожном транспорте.
Особенности
Реле имеют неразветвленную магнитную цепь и обмотку на изоляционном каркасе. Реле КДР предназначены для эксплуатации в нормальных режимах работы. Но, кроме этого, также возможна работа и в условиях вибраций. Такие релейные узлы имеют в своей конструкции защиту гаек и винтов от саморазвинчивания. В процессе использования реле этого типа не допускается поворачивание обмотки на сердечнике. При любом из положений якоря исключается возможность его касания с катушкой. Питание реле осуществляется от рабочей цепи Ж/Д транспорта. Допускается отклонение напряжения в пределах 10%.
Конструкция
Электрическая прочность изоляции между токоведущими цепями и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока 1000 В (эфф) частоты 50 Гц. Сопротивление изоляции электрически изолированных участков реле:
- между незамкнутыми контактами, а также между каждой контактной пружиной и корпусом – не менее 500 МОм;
- между обмоткой и корпусом – не менее 100 МОм.
Характеристики
|
Номер паспорта, действующего с 1966 г. |
Сопротивление обмотки, Ом |
Электрические данные |
Контактная группа (колонка) со стороны якоря |
||||||
|
Номинальное напряжение, В |
Напряжение полного притяжения, не более, В |
Напряжение отпускания, не менее, В |
I |
II |
III |
IV |
V |
||
|
618.00.01 |
0,275 |
— |
1,5А |
0,3 А |
17 |
97 |
17 |
— |
— |
|
618.00.03 |
31 |
6 |
3,8 |
0,5 |
17 |
— |
17 |
— |
— |
|
618.00.04* |
31 |
12 |
5,0 |
0,7 |
17 |
37 |
17 |
— |
— |
|
618.00.05* |
31 |
12 |
5,1 |
0,7 |
17 |
07 |
17 |
— |
— |
|
618.00.06* |
31 |
12 |
5,8 |
0,9 |
137 |
07 |
137 |
— |
— |
|
618.00.07* |
31 |
12 |
5,0 |
0,8 |
132 |
37 |
132 |
— |
— |
|
618.00.08* |
31 |
12 |
5,5 |
0,75 |
197 |
— |
197 |
— |
— |
|
618.00.09* |
48 |
12 |
6,0 |
0,8 |
17 |
7 |
17 |
— |
— |
|
618.00.10 |
48 |
12 |
5,2 |
0,7 |
12 |
35 |
12 |
— |
— |
|
618.00.11 |
48 |
12 |
6,0 |
0,8 |
12 |
67 |
12 |
— |
— |
|
618.00.12 |
48 |
12 |
6,3 |
0,9 |
17 |
37 |
17 |
— |
— |
|
618.00.13 |
48 |
12 |
6,1 |
0,9 |
17 |
02 |
17 |
— |
— |
|
618.00.14 |
48 |
12 |
7,1 |
1,2 |
1332 |
37 |
1332 |
— |
— ' |
|
618.00.15 |
48 |
12 |
5,2 |
0,9 |
132 |
2 |
132 |
— |
— |
|
618.00.16 |
48 |
12 |
6,7 |
1,0 |
132 |
97 |
132 |
— |
— |
|
618.00.17 |
48 |
12 |
6,7 |
1,1 |
132 |
337 |
132 |
— |
- |
|
618.00.18 |
48 |
12 |
7,1 |
1,1 |
132 |
637 |
132 |
— |
— |
|
618.00.19 |
48 |
12 |
6,8 |
0,9 |
135 |
7 |
135 |
— |
— |
|
618.00.20 |
48 |
12 |
7,5 |
1,1 |
137 |
07 |
137 |
— |
— |
|
618.00.21 |
48 |
12 |
8,8 |
1,0 |
165 |
97 |
165 |
— |
— |
|
618.00.22 |
48 |
12 |
8,0 |
1,1 |
197 |
7 |
197 |
— |
— |
|
618.00.23 |
48 |
12 |
8,8 |
1,25 |
197 |
97 |
197 |
— |
— |
|
618.00.24* |
48 |
24 |
10,5 |
1,2 |
1665 |
65 |
1665 |
— |
— |
|
618.00.25 |
65 |
12 |
3,7 |
0,5 |
12 |
7 |
12 |
— |
— |
| Параметры | Значения |
| Габаритные размеры, мм | 113х80х32 |
| Масса, кг | 0,56 |
