Описание

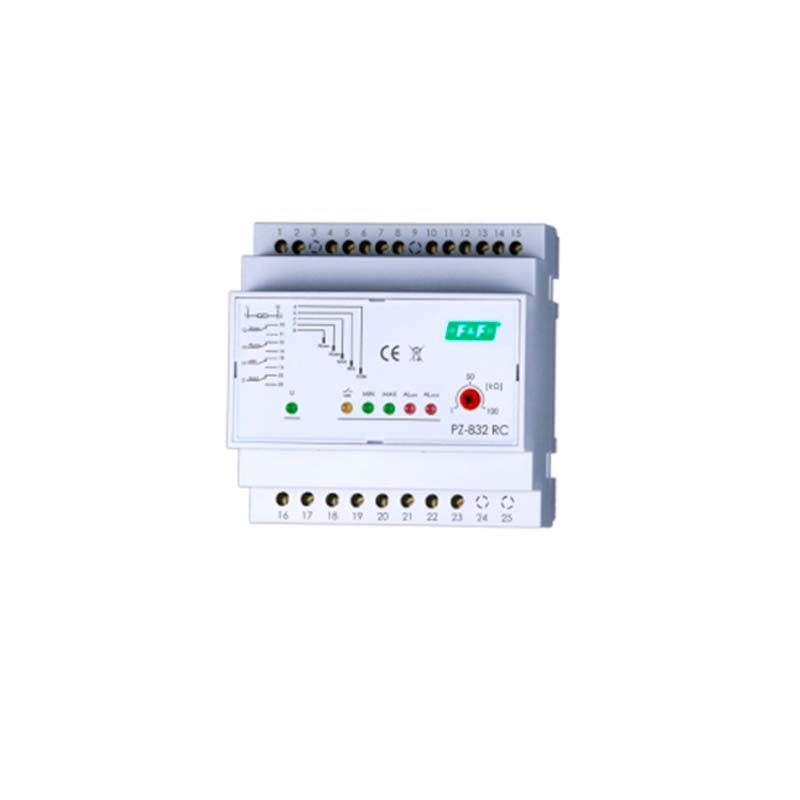

Реле PZ-832 RC (ДР-832Р) служит для выявления наличия жидкости, способной проводить электрический ток на уровне высоты датчиков влажности.
Область применения
Реле используется для контроля положение веществ проводящих ток в резервуарах, бассейнах, башнях водонапорных. Также необходим для управления электродвигателями насосных установок.
Устройство и принцип действия
Реле PZ-832 RC поддерживает положение жидкости в заданных пределах. В том случае, если её положение окажется ниже МИН (электроды МИН и ЗАГ разомкнуты) - контакт реле МИН переключится в позицию 17-16 (работа НАПОЛНЕНИЕ), а контакт МАКС останется в позиции 21-22. По достижению жидкостью показателя МАКС (замыкаются электроды МАКС и ЗАГ) - контакт реле МИН переключится в позицию 17-18 (работа ОПУСТОШЕНИЕ), а контакт МАКС - в позицию 21-20. Аварийное состояние: Сигн.МИН (состояние ХОЛОСТОГО ХОДА) - в случае если уров.жидкости снизится до Сигн.МИН (разомкнуты электроды Сигн.МИН и ЗАГ) контакт Сигн.МИН переключится в позицию 12-11; Сигн.МАКС (состояние ПЕРЕПОЛНЕНИЕ) - при достижении Сигн.МАКС (замкнуты электроды Сигн.МАКС и ЗАГ) контакт реле Сигн.МАКС переключится в позицию 15-14.
Реле устанавливается в распределительный щит на Дин-рейку 35 мм.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 220 В |
| Ток нагрузки МИН и МАКС: | 2х16 А |
| Ток нагрузки Сигн.МИН и Сигн.МАКС: | 2х8А |
| Группы выходных контактов: | 4 переключающих |
| Чувствительность регулируемая: | 1 - 100 кОм |
| Задержка срабатывания: | 1 - 2 c |
| Напряжение измерительных выходов: | не более 6 В |
| Сигнализация срабатывания: | зеленый светодиод |
| Сигнализация работы: | желтый светодиод |
| Сигнализация аварийных уровней: | 2 красных светодиода |
| Сигнализация уровней МИН и МАКС: | 2 зеленых светодиода |
| Потребляемая мощность: | 1,1 Вт |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Выносливость контактов: | 105 включений |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Размеры: | 5 модулей типа S (85 мм) |
| Монтаж: | на DIN-рейке 35 мм |
| Тип зонда: | 5 зондов ДР-2 |
| Датчик жидкости: | электрод из кислотостойкой стали + изолятор Pg9 |
| Габариты электрода: | d=15 мм, h=95 мм |
| Подсоединения к реле уровня: | кабель 1,5 м |
| Напряжение на контактах датчика: | не более 6 В |
| Ток на контактах датчика: | не более 0,13 мА |
| Возможность продления кабеля: | да, до 100 м |
