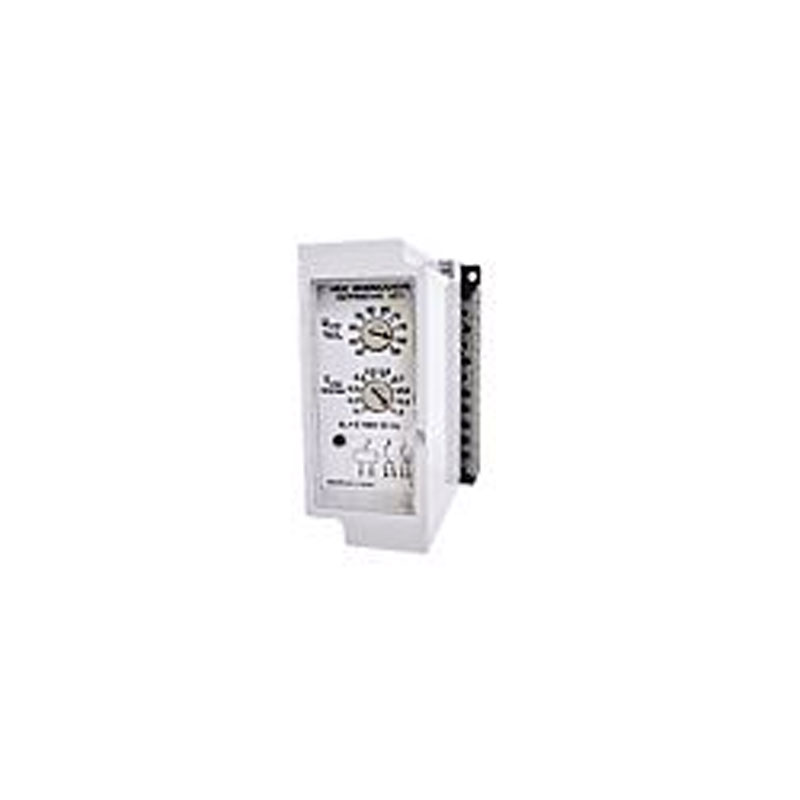

Реле максимального и минимального напряжения НЛ-8 являются статическими электромеханическими коммутационными компонентами электрических цепей.

Назначение реле НЛ-8

Реле НЛ-8 выполняют функции защитных и автоматизационных устройств, используемых в системах электроэнергетики, обеспечивая замыкание/размыкание электрической цепи с помощью механического контактного узла.

Устройство и работа

Реле максимального и минимального напряжения НЛ-8 обеспечивают дискретную установку порогов переключения по напряжению. Для настройки и контроля текущего уровня напряжения срабатывания используется визуальный инструмент со шкалой, снабженной числовыми отметками.

В конструкции реле предусмотрены 2 контакта: замыкающий и размыкающий.

Сокращенно называется именно так

Реле НЛ-8

Рабочий температурный диапазон

(-40÷+55)°C

Климатическое исполнение

У3, Т3

Рабочие постоянные напряжения (Uраб)

(24/110/220)В

Пределы уставок

(18÷27)В при Uраб 24В

(80÷120)В при Uраб 110В

(170÷240)В при Uраб 220В

Грубая дискретность изменения уставок

1В при Uраб 24В

5В при Uраб 110В

10В при Uраб 220В

Точная дискретность изменения уставок

0,1В при Uраб 24В

0,5В при Uраб 110В

1В при Uраб 220В

Возвратный коэффициент

0,95

Погрешность шкалы (относительно уставки)

<5%

Длительность срабатывания

<30мс

Пределы коммутируемого тока

(20÷2000)мА для Uраб (24÷250)В

Коммутируемая мощность

<60Вт для τ не более 5мс

<30Вт для τ 20мс

<300ВА для cos ϕ не менее 0,5

Верхний предел длительного тока через контакты

Износостойкость

100тыс. циклов (механическая)

20тыс. циклов (коммутационная)

Срок службы

12лет

Сопротивление изоляции

20МОм (холодной)

6МОм (нагретой +55°C)

Степень герметичности

IP40 (оболочка)

IP10 (контакты)

Размер

70х136х140мм

Вес реле

300 грамм
