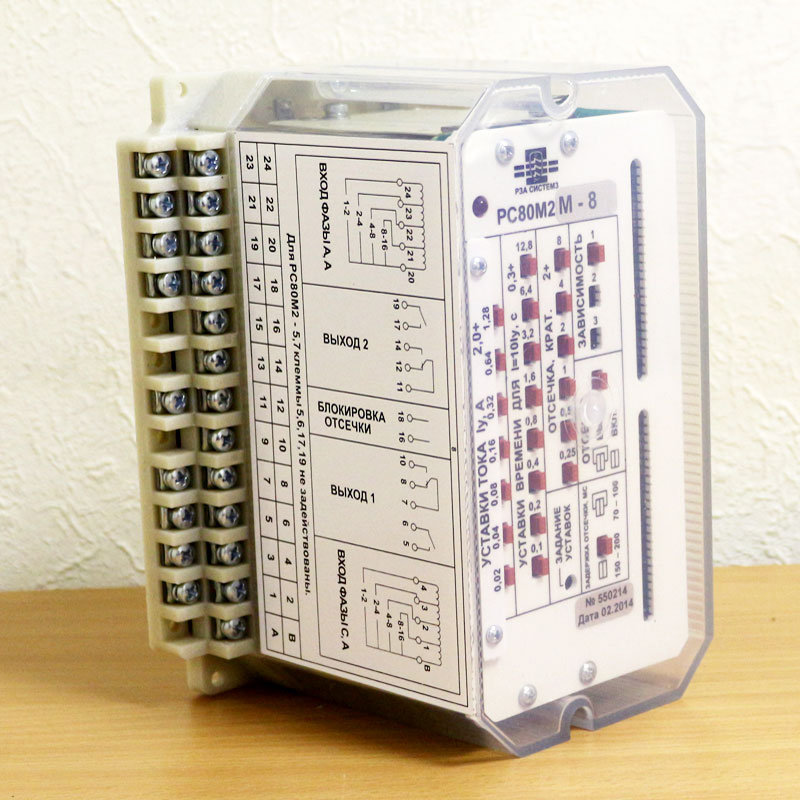

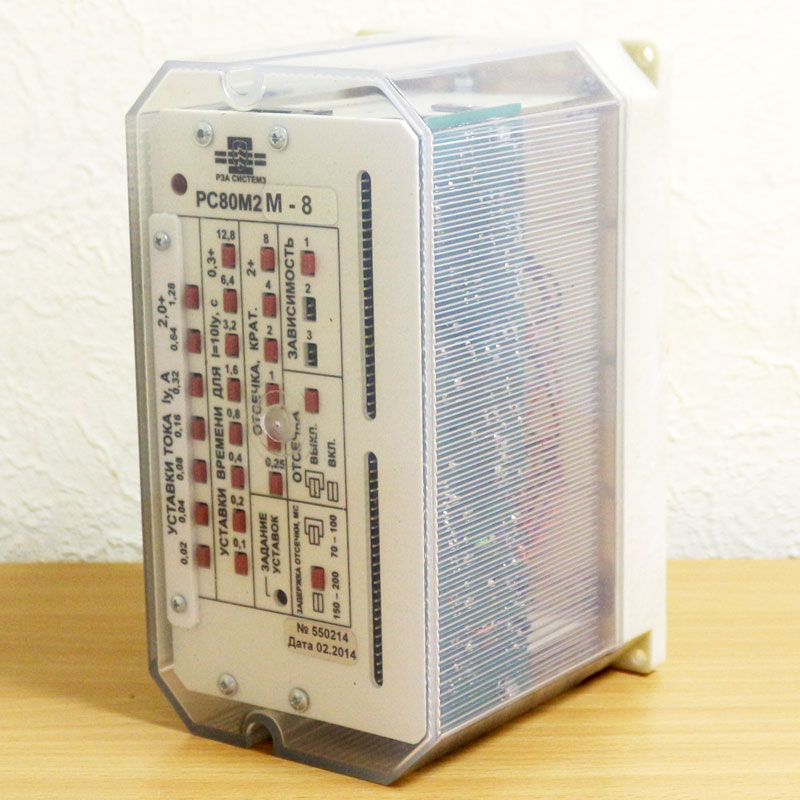

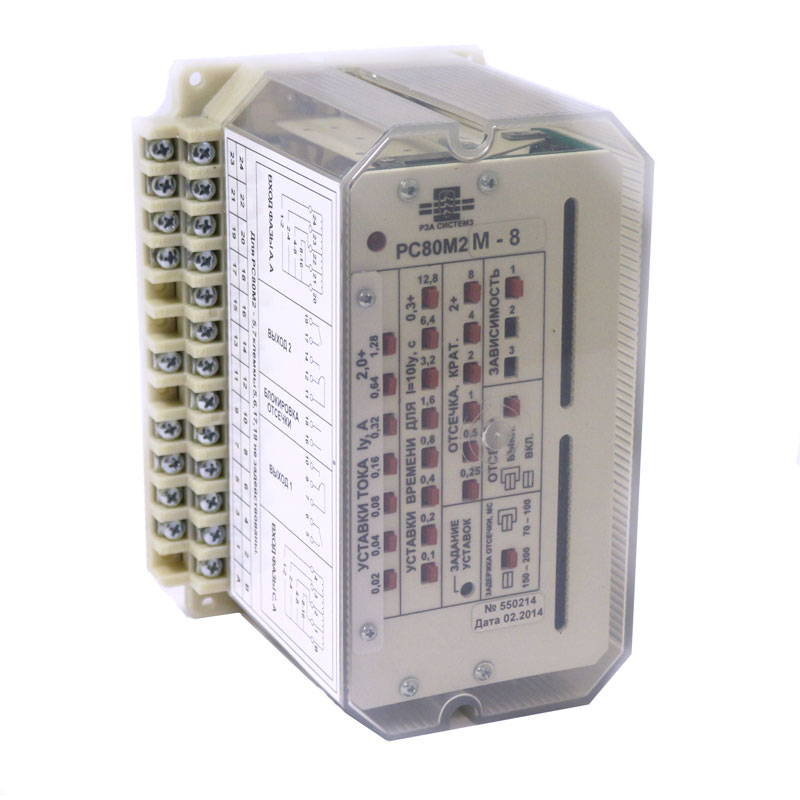

Реле РС80М2М базовое 1...8

Документация:

Тех. описание и инструкция по эксплуатации Реле максимального тока РС 80М2М-1-8(1.89 МБ)

Серия:

Реле РС80М2

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле РС80М2 базовый 1...8 это прибор защищающий приборы релейной защиты от возможных электрических повреждений, как короткое замыкания или большая перегрузка. Используется в системах релейной защиты, на линиях электропередач, подстанциях и любых электротехнических лабораториях.

Работа устройства защиты РС80М2

Реле РС-80М2 является статическим прибором, который не требуется в дополнительном источнике питания. Все питание осуществляется от рабочего тока, который течет по цепи во время рабочего процесса оборудования.

*В модели прибора с буквой «I» в наименовании, для общей индикации срабатывания защиты необходимо напряжение со значение 220 Вольт, без разницы постоянное или переменное.

Характеристики

МТЗ можно выбрать из двух вариантов: зависимая или независимая характерность срабатывания.
Токовая осечка работает с двумя временными порталами задержки. 69 … 101 мс или 149 … 201 мс, не включая данные числа.
ТО можно отключить дистанционно, либо при воздействии на переднюю панель.
Flash-карта позволяет сохранять рабочие настройки и характеристики оборудования.

Технические характеристики
Максимальная высота для эксплуатации	2 тысячи метров
Температурные показатели	- 41 … + 51 градус
Погрешность по выдержке времени	Согласно ГОСТ 3698-82
Износоустойчивость реле	1 000 000 циклов сработки
Срок работы	Примерно 15 человеческих лет
Среднее значение наработки до отказа	В районе 20 000 часов
Вес одного реле	1 505 грамм
Габариты	19,5 sm х 13,0 sm х 12,5 sm

Рабочие настройки

Модель РС80М2М: 1 и 1i; 2 и 2i; 3 и 3i; 4 и 4i.

Установки по срабатыванию по току
Количество срабатываний	128 раз	128 раз	128 раз	128 раз
Диапазон рабочего тока	0,4А - 0,91А	0,8А - 1,82А	1,6А - 3,64А	3,2А – 7,28А
Дискретность по току	0,004А	0,008А	0,016А	0,032
Номинальное значение тока	1 Ампер	1 Ампер	2,5 Ампера	5 Ампер
Рабочая выдержка по временному промежутку
Временной промежуток	0,3с … 25,8с	0,3с … 25,8с	0,3с … 25,8с	0,3с … 25,8с
Количество раз	256	256	256	256
Временная дискретность	0,1 секунды	0,1 секунды	0,1 секунды	0,1 секунды
Установки кратностей рабочего тока во время отсечки
Кратный диапазон	2,0 … 17,750	2,0 … 17,750	2,0 … 17,750	2,0 … 17,750
Число раз	64	64	64	64
Значение дискретности	0,25 крат	0,25 крат	0,25 крат	0,25 крат

Модель РС80М2М: 5 и 5i; 6 и 6i; 7 и 7i; 8 и 8i.

Установки по срабатыванию по току
Количество срабатываний	128 раз	128 раз	128 раз	128 раз
Диапазон рабочего тока	1А – 2,27А	2А – 4,54А	4А – 9,08А	8А – 18,16А
Дискретность по току	0,01 А	0,02 А	0,04 А	0,08 А
Номинальное значение тока	2,5 Ампера	5 Ампер	10,0 Ампер	16,0 Ампер
Рабочая выдержка по временному промежутку
Временной промежуток	0,3с … 25,8с	0,3с … 25,8с	0,3с … 25,8с	0,3с … 25,8с
Количество раз	256	256	256	256
Временная дискретность	0,1 секунды	0,1 секунды	0,1 секунды	0,1 секунды
Установки кратностей рабочего тока во время отсечки
Кратный диапазон	2,0 … 17,750	2,0 … 17,750	2,0 … 17,750	2,0 … 17,750
Число раз	64	64	64	64
Значение дискретности	0,25 крат	0,25 крат	0,25 крат	0,25 крат

Модификации

Каждая модель реле имеет возможность дистанционно блокировать рабочую осечку. **Функции АПВ в данной модели не предусмотрено.

Модель i имеет индикацию для срабатывания обеих функций, которая включается по истечении 12 часов после отсутствия рабочего питания.

Модель реле	Ток для срабатывания	Функция выходного контакта
Модель реле	Ток для срабатывания	№ 1 - выход	№ 2 - выход	№ 3 - выход
РС80М2М-8, 8 i*	От 1 до 18,16 Ампер	TO	MTЗ	-
РС80М2М-7, 7 i*		TO / MTЗ	MTЗ	-
РС80М2М-6, 6 i*		TO / MTЗ	TO	-
РС80М2М-5, 5 i*		TO / MTЗ	TO / MTЗ	-
РС80М2М-4, 4 i*	От 0,4 до 7,28 Ампер	TO	MTЗ	-
РС80М2М-3, 3 i*		TO / MTЗ	MTЗ	-
РС80М2М-2, 2 i*		TO / MTЗ	TO	-
РС80М2М-1, 1 i*		TO / MTЗ	TO / MTЗ	-
