Реле РС80М2 с расширенными функциями

Голосов: 1
Документация:
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РС80М2 с расширенными функциями разработано для работы в различных схемах релейной автоматики для защиты оборудования от перенапряжения и коротких замыканий.

Краткое описание устройства РС80М2

Реле РС-80М2 является полностью статическим. Питание поступает из общей сети питания без использования дополнительных питательных приборов.

Используется в цепях работы трансформаторов, на подстанциях распределяющих передачу электроэнергии и прочих местах, связанных с линиями электропередач.

Функциональные возможности реле РС80М2

Реле РС80М2М делится на два вида рабочих функций:

  • Модели РС80М2М-25(С); РС80М2М-31(С); РС80М2М-29(С); РС80М2М-27(С) могут шунтировать или дешунтировать управляемую цепь.
  • Модели РС80М2М-24(С); РС80М2М-30(С); РС80М2М-28(С); РС80М2М-26(С) не могут шунтировать или дешунтировать цепь управления.

*Функция АПФ присутствует в моделях РС80М2-24(С); РС80М2-25(С); РС80М2-30(С); РС80М2-31(С). Функция ЗНЗ в моделях РС80М2-26…29(С).

**Дистанционная блокировка отсечки доступна в моделях РС80М2-28(С); РС80М2-31(С); РС80М2-30(С); РС80М2-29(С).

Характеристики

Не рекомендуем устанавливать на высоте Выше 2 001 метра
Температурные пожелания Минус 41 … плюс 51 градус
Количество рабочих сработок Более одного миллиона
Изготовление согласно ГОСТ Номер 3698-82
Срок «жизни» реле 180 месяцев
До отказа реле работает Более 20 000 часов
Класс рабочей точности 5,0
Весы сообщают вес Ровно 2,5 кг
Линейка сообщает Дл 19,5см / шир 13см / выс 12,5см

Рабочие настройки

Реле РС80М2 модели 24…31 имеют установку по току на срабатывании от 1,00 Ампера до 18,16 Ампер.

Реле РС80М2 модели 24С…31С имеют установку по току на срабатывании от 2,00 Ампер до 26,32 Ампер.

Модель 1 Выход 2 Выход 2 Выход Ш-ДШ 3 Выход 4 Выход ДБО
24 - ТО и МТЗ - АПВ АЧР -
24С - ТО и МТЗ - АПВ АЧР -
25 - - ТО и МТЗ АПВ АЧР -
25С - - ТО и МТЗ АПВ АЧР -
26 - ТО и МТЗ - ЗНЗ - -
26С - ТО и МТЗ - ЗНЗ - -
27 - - ТО и МТЗ ЗНЗ - -
27С - - ТО и МТЗ ЗНЗ - -
28 МТЗ мгнов ТО и МТЗ - ЗНЗ - +
28С МТЗ мгнов ТО и МТЗ - ЗНЗ - +
29 МТЗ мгнов - ТО и МТЗ ЗНЗ - +
29С МТЗ мгнов - ТО и МТЗ ЗНЗ - +
30 МТЗ мгнов ТО и МТЗ - АПВ АЧР +
30С МТЗ мгнов ТО и МТЗ - АПВ АЧР +
31 МТЗ мгнов - ТО и МТЗ АПВ АЧР +
31С МТЗ мгнов - ТО и МТЗ АПВ АЧР +

Расшифровка

МТЗ мгнов – мгновенное МТЗ для выходного контакта. Он размыкается в процессе уменьшения рабочего входного тока в нашем реле, ниже установленного значения.

ДБО это дистанционная блокировка рабочей осечки. Она блокирует отсечку полностью все время, когда действует входной сигнал.

Выход № 2 Ш-ДШ обозначает, что модель имеет функцию шунтирования и дешунтирования.

Реле РС80М2 с расширенными функциями

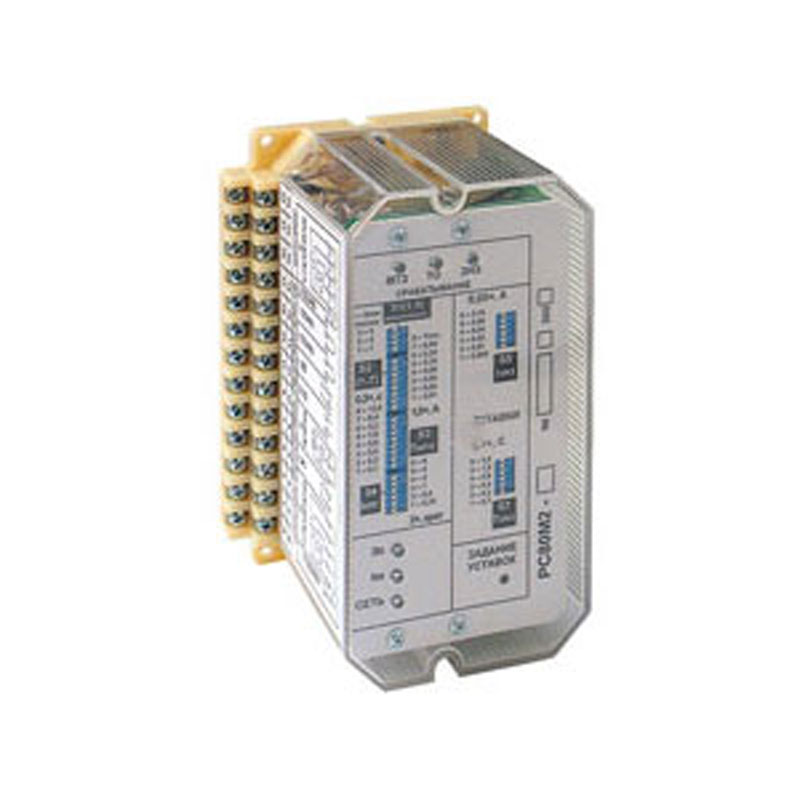

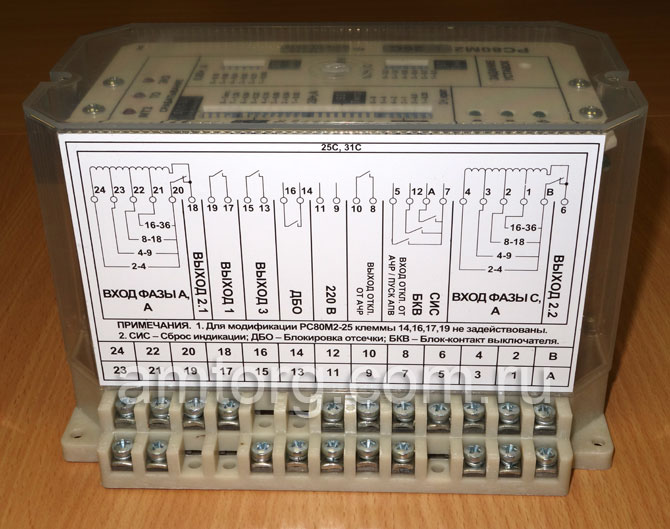

Фото реле РС80М2 с расширенными функциями

Установки

Ток срабатывания

Модель реле Номинальный ток Диапазон тока Дискретная часть Цифра сработок
РС80М2
24…31
2,5 Ампера 1…2,27 Ампер Ампер 0,01 Количество сработок исчисляется в 128 случаях
5,0 Ампер 2…4,54 Ампер Ампер 0,02
10,0 Ампер 4…9,08 Ампер Ампер 0,04
16,0 Ампер 8…18,16 Ампер Ампер 0,08
РС-80М2
24С…31С
5,0 Ампер 2…4,54 Ампер Ампер 0,02
10,0 Ампер 4…9,08 Ампер Ампер 0,04
16,0 Ампер 8…18,16 Ампер Ампер 0,08
32,0 Ампер 16…36,32 Ампер Ампер 0,016

Кратность тока во время отсечки

Модель реле Диапазон времени Дискретная часть Цифра сработок
РС80М2
24…31
Во всех случаях диапазон времени колеблется от 2 секунд до 17,75 секунд Разработано на число «0,25» Количество сработок исчисляется в 64 случаях
РС-80М2
24С…31С

Выдержка времени установлена на такие тех данные

Модель реле Временной диапазон Дискретная часть Цифра сработок
РС80М2
24…31
Во всех случаях диапазон времени колеблется от 0,3 секунд до 25,8 секунд Составляет 0,1 секунды Количество сработок исчисляется в 256 случаях
РС-80М2
24С…31С
