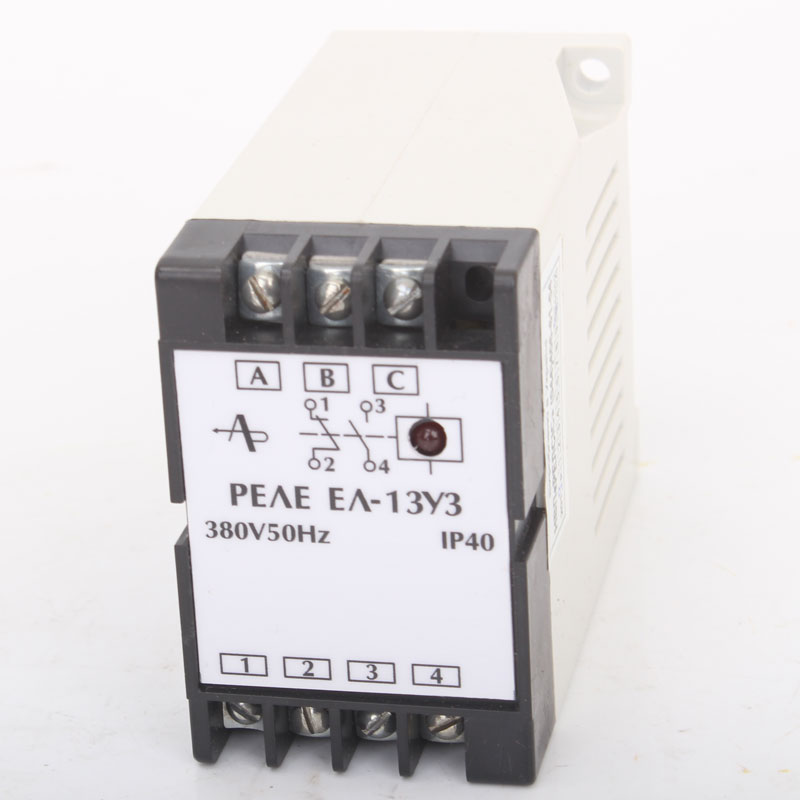

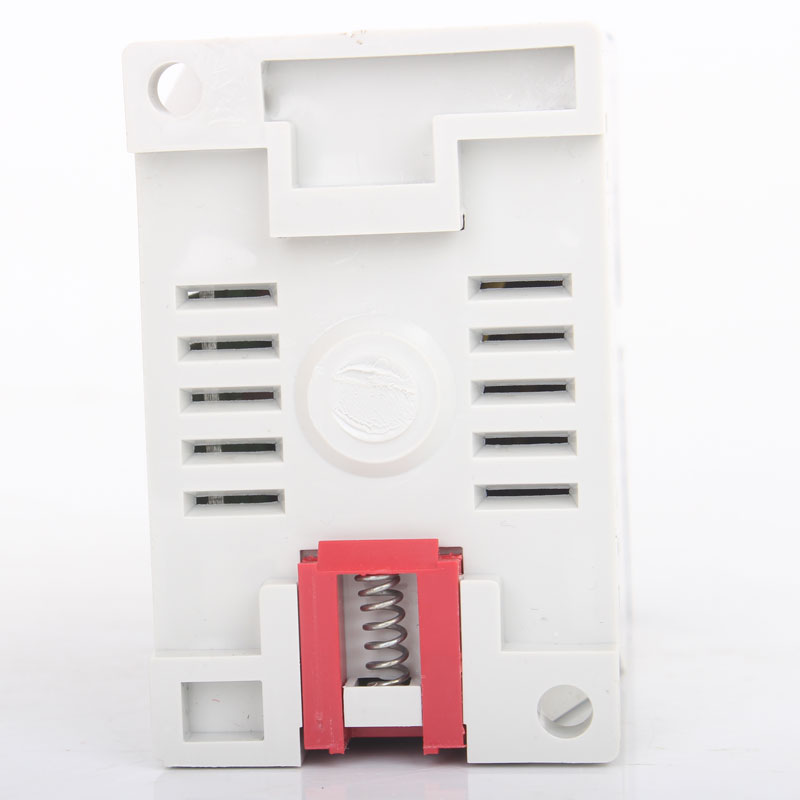

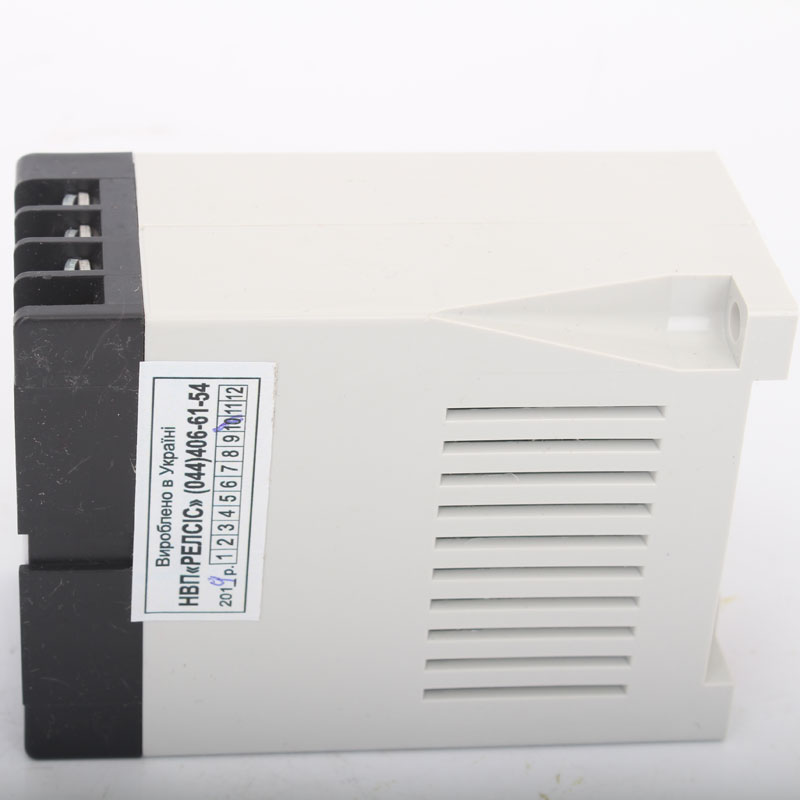

Реле контроля напряжения ЕЛ-13

Документация:

Серия:

2115 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле контроля напряжения ЕЛ-13 используется в схемах автоматического управления для контроля наличия и симметрии напряжений.

Функциональные возможности

Реле ЕЛ-13 обеспечивает:

контроль допустимого уровня сетевого напряжения;
контроль наличия и правильности чередования фаз в системах трехфазного напряжения;
контроль отсутствия слипания фаз;
контроль симметричности сетевого напряжения (перекоса фаз);
отключение нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления;
контроль уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
индикацию возникновения или отсутствия аварийной ситуации в контролируемой сети.

Принцип действия

Схема реле выполнена на времяимпульсном принципе, обеспечивающем высокую помехоустойчивость реле.

Реле состоит из следующих частей:

воспринимающая часть;
логическая часть;
сравнивающая часть;
исполнительный орган.

При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз на выходе логической части реле появляется последовательность импульсов с частотой и временным сдвигом, соответствующими частоте и временному сдвигу фазных напряжений.

Сравнивающая часть схемы контролирует наличие импульсов и порядок их следования и выдает сигнал на включение выходного электромагнитного реле и свечение светодиода.

При всяком недопустимом изменении трехфазного напряжения или при изменении порядка чередования фаз на выходе логической части исчезает последовательность импульсов и по истечении выдержки времени выдается сигнал на отключение выходного электромагнитного реле.

Светодиод гаснет. Значение времени срабатывания задается переменным резистором, ось которого выведена на лицевую панель реле.

Регулирование выдержки времени плавное.

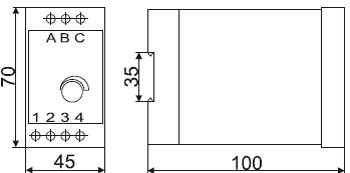

Характеристики

Параметры	Значения
Номинальное линейное напряжение (междуфазное) напряжение питания переменного тока 50 Гц, В	220, 380
Допустимые колебания напряжения питания от номинального значения	+10%, -15%
Срабатывание реле (переключение выходных контактов) при:
однофазном снижении напряжения (при Uфн в двух других фазах) Uср.фн	(0,75±0,05)Uфн
симметричном снижении фазных напряжений U ср.сим	не менее 0,5Uфн
обрыве одной, двух или трех фаз	срабатывает
обратном порядке чередования фаз	срабатывает
Время срабатывания (пределы регулирования)	не более 0,15 с
Масса реле, кг, не более	0,3
Количество контактов	замыкающих: 1; размыкающих: 1
Механическая износостойкость	106циклов
Степень защиты реле	по оболочке: IP40; по разъему: IP10.

Коммутационная способность контактов реле
Тип реле	Род тока	Характер нагрузки	Категория применения	Режим нормальных коммутаций
				Номинальное напряжение, В	Сила тока, А, не более	Число циклов коммутационной износостойкости
				Номинальное напряжение, В	Вкл/Откл	Число циклов коммутационной износостойкости
ЕЛ-13	Переменный	Индуктивная cosφ ≥ 0,4	АС-22	220, 380	1,0 0,5	3×105 0,63×105
ЕЛ-13	Постоянный	Индуктивная τ≤ 0,001 c	ДС-22	220	0,16	3×105
ЕЛ-13	Переменный	Активная cosφ ≥ 0,95	АС-22	220	1,5	1×105
