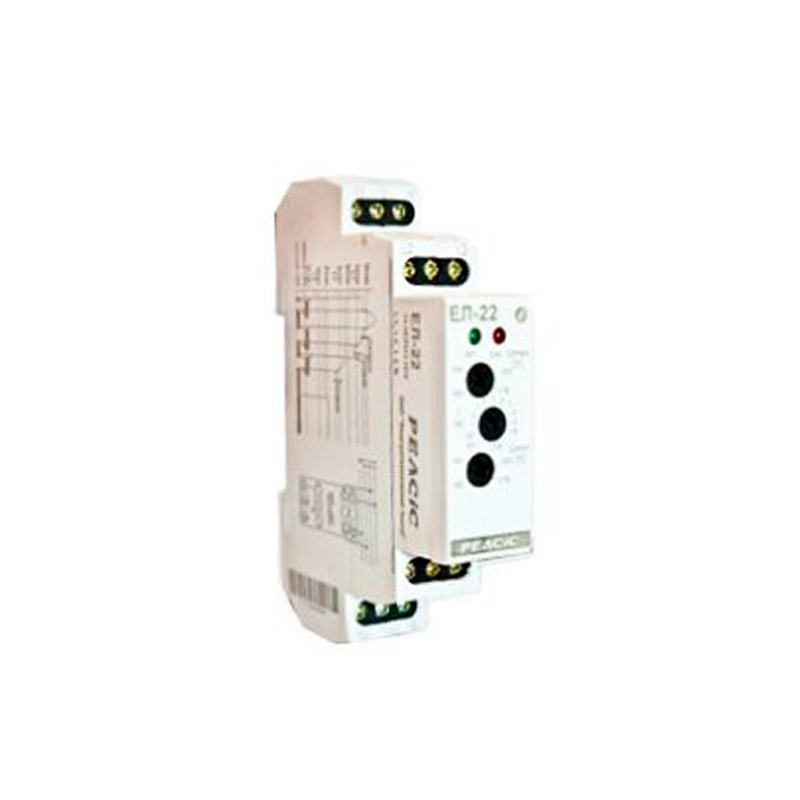

Реле ЕЛ-22

No votes yet
Категория:

Реле контроля трехфазного напряжения ЕЛ-22 относится к категории коммутационных устройств, выполняющих контроль параметров электроцепей.

Назначение реле ЕЛ-22

Использование этого реле ЕЛ-22 позволяет выполнять управляемое размыкание трехфазных электроцепей (с нейтралью и без нее). В качестве настраиваемых управляющих параметров используются напряжения нижнего и верхнего порогов срабатывания.

Устройство и работа

Реле контроля трехфазного напряжения оснащено одним переключающим контактом и обеспечивает:

  • Индикацию состояния (зеленое свечение – наличие выходного сигнала, красное свечение – недопустимое напряжение),
  • Монтаж на din-рейку,
  • Настройку задержки переключения контактов.

Марка от завода

Реле ЕЛ-22

Питающее и контрольное напряжение

220В в каждой фазе

Мощность потребления

<2ВА

Допустимый диапазон верхнего и нижнего порога

(160÷276)В

Относительная ширина гистерезиса

5%

Длительность задержки t1

0,02с

Пределы длительности задержки t2

(0,5÷10)с

Коммутируемый ток

16А

Коммутируемая мощность

~4кВА

=0,384кВт

Коммутируемое напряжение

~250В

=24В

Износостойкость

30млн. циклов (механическая)

70тыс. циклов (коммутационная)

Рабочий температурный диапазон

(-20÷+55)°C

Степень герметичности

IP40

Размер

17,6х64х90 мм

Вес

74 грамма
