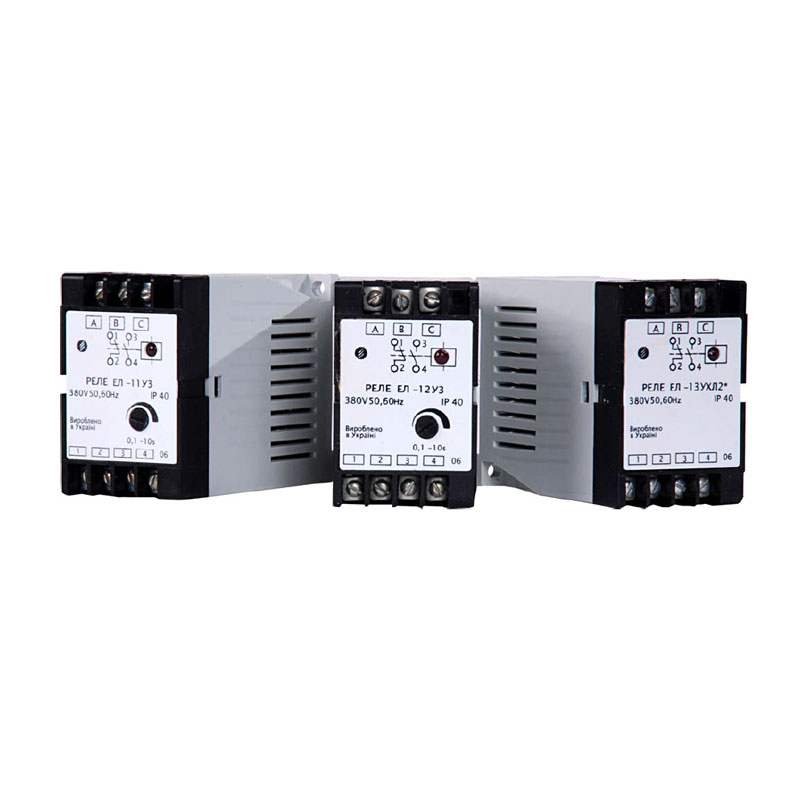

Реле ЕЛ-11, ЕЛ-12, ЕЛ-13

Реле контроля ЕЛ-11, Реле контроля ЕЛ-12, Реле контроля ЕЛ-13 относятся к категории коммутирующих электроприборов, использующихся в 3-фазных электроцепях.

Назначение реле ЕЛ-11, ЕЛ-12, ЕЛ-13

Реле были специально подобраны под работу с такими функциями:

  • Выявление отсутствия фазного напряжения,
  • Выявления работы электрооборудования на 2-х фазах,
  • Выявление некорректного чередования фаз,
  • Выявление асимметричности фазных амплитуд.

Устройство и работа

Реле ЕЛ-11, Реле ЕЛ-12, Реле ЕЛ-13 оснащены 2-мя переключающимися контактами следующих типов:

  • Нормально-замкнутыми,
  • Нормально-разомкнутыми.

Переключение контактов происходит при:

  • Уменьшении амплитуды в фазе,
  • Уменьшении амплитуды в 3-х фазах,
  • Обрыве в одной или нескольких фазах,
  • Некорректном чередовании фаз.

Реле могут использоваться со следующими нагрузками:

  • Индуктивной с cosϕ не менее 0,4 (для переменного напряжения),
  • Индуктивной с τ не более 1мс (для постоянного напряжения),
  • Активной с cosϕ не менее 0,95 (для переменного напряжения).

Характеристика

Величина

Питающие переменные напряжения

(220/380)В для модели 13

100В для модели 12

(110/400/415)В для модели 11

Пределы погрешности питающего напряжения

(+10/-15)%

Амплитуда напряжения переключения (при однофазном снижении)

(0,55÷0,65)Uфн для модели 11

(0,65÷0,75)Uфн для модели 12

(0,7÷0,8)Uфн для модели 13

Амплитуда напряжения переключения (при симметричном снижении)

>0,7Uфн для модели 11

>0,5Uфн для моделей 12 и 13

Допустимая длительность переключения

(100÷10000)мс для моделей 11 и 12

<150мс для модели 13

Погрешность установки длительности переключения (для верхнего и нижнего пределов)

<30%

Рабочий температурный диапазон

(-40÷+40)°C для У3, УХЛ2

(-10÷+45)°C для Т2, Т3

Износостойкость контактов

1млн. циклов

Степень герметичности разъема

IP10

Степень герметичности оболочки

IP40

Вес

300 г (модели 11 и 13)

250г (модель 12)

Существует 3 модификации реле ЕЛ, обозначаемые в названии числовыми индексами:

  • Реле ЕЛ-11 – применяется совместно с источниками электроэнергии или ее преобразователями,
  • Реле ЕЛ-12 – применяется совместно с асинхронными электродвигателями, потребляемая мощность которых не превышает 0,1МВт,
  • Реле ЕЛ-13 – применяется совместно с асинхронными электродвигателями, использующимися в крановом оборудовании, и реверсивными электроприводами, потребляемая мощность которых не превышает 0,075МВт.
