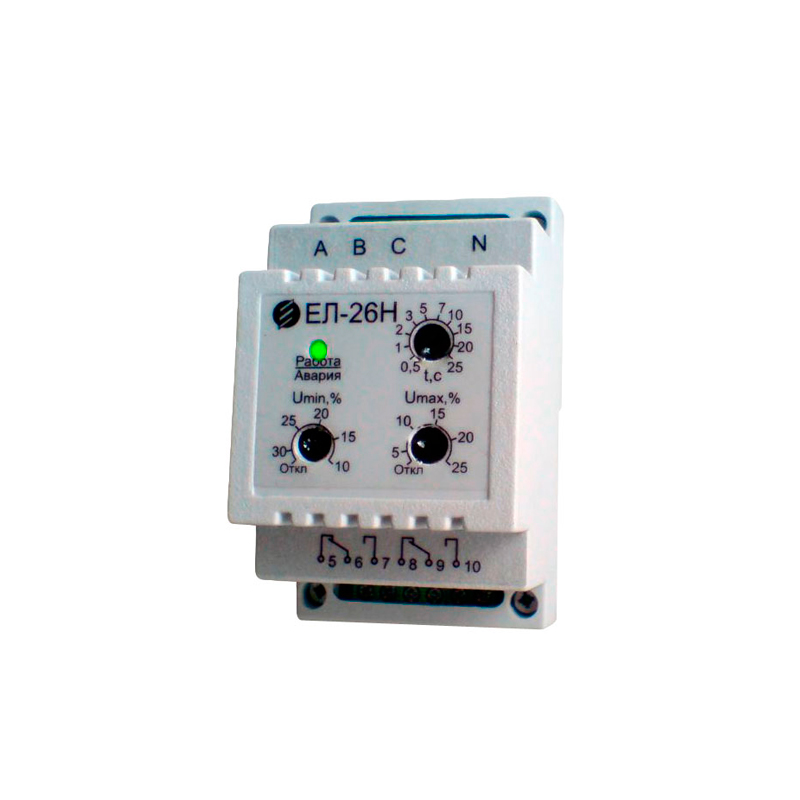

Реле контроля трехфазного напряжения ЕЛ-26, ЕЛ-26Н

Документация:

Серия:

4590 руб.

Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Реле контроля трехфазного напряжения ЕЛ-26, ЕЛ-26Н (далее реле) предназначены для:

контроля допустимого уровня сетевого напряжения;
контроля правильности чередования и отсутствия слипания фаз;
контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления (коммутации электрических цепей переменного тока);
контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
индикации возникновения аварийной ситуации и нормальных параметров в контролируемой сети.

Реле имеют возможность установки верхнего и нижнего порогов для отключения по напряжению и регулируемую задержку по времени. Задержка времени на отключение позволяет исключить срабатывание реле при кратковременных скачках напряжения в сети.

Преимущества

Реле не даёт ложных срабатываний (размыкание замыкающего контакта) при кратковременных провалах и всплесках питающего напряжения длительностью не более 50 мс.

Реле устойчиво к воздействию помех, имеющих следующие параметры:
форма волны – затухающие колебания частоты (1,0±0,1) МГц, модуль огибающей которых уменьшается на 50%относительно максимального значения после 3-6 периодов;
амплитуда первого импульса:
- при продольной схеме подключения : (2,50±0,25) кВ;
- при поперечной схеме: (1,0±0,1) кВ;
частота повторения импульсов (400±40) Гц;
внутреннее сопротивление источника (200±20) Ом;
длительность испытаний (2,0±0,2) с.

Условия эксплуатации

Реле предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) при следующих условиях эксплуатации:

температура окружающей среды:
- для исполнения УХЛ4 – от минус 20 до плюс 55 °С;
- для исполнения У3 – от минус 40 до плюс 55 °С;
- для исполнения Т3 – от минус 10 до плюс 55 °С;
относительная влажность окружающего воздуха
- 80% для исполнения У3 при температуре плюс 25 °С;
- 98% для исполнения Т3 при температуре плюс 35°С.

Характеристики

Функции защиты и автоматики
№ п/п	Функция	ЕЛ-26/100, ЕЛ-26/220, ЕЛ-26/380, ЕЛ-26/400	ЕЛ-26Н/127, ЕЛ-26Н/220, ЕЛ-26Н/230
1	Защита от нарушения последовательности чередования фаз в трехфазной сети	+	+
2	Защита от пропадания напряжения хотя бы на одной из фаз (обрыв фазы)	+	+
3	Защита от обрыва нейтрали	+	+
4	Защита от пониженного напряжения /Откл	+	+
5	Защита от повышенного напряжения /Откл.	+	+
6	Защита от ассиметрии фаз (перекоса фаз)	+	+
7	Защита от «слипания» фаз	+	+
8	Контроль величин параметров в момент включения и в процессе работы	+	+
9	Автоматическое переключение контактов выходного реле при выходе хотя бы одного из контролируемых параметров за пределы установленных допусков	+	+
10	Автоматическое обратное переключение контактов выходного реле при возврате величины контролируемого параметра в поле допусков	+	+

Индикация и управление реле
№ п/п	Элементы управления и индикации	ЕЛ-26/100, ЕЛ-26/220, ЕЛ-26/380, ЕЛ-26/400	ЕЛ-26Н/127, ЕЛ-26Н/220, ЕЛ-26Н/230
1	Регулятор порога срабатывания по максимальному напряжению Uмакс	+	+
2	Регулятор порога срабатывания по минимальному напряжению Uмин	+	+
3	Регулятор выдержки времени Тср	+	+
4	Двухцветный светодиод с красным и зеленым свечением для индикации наличия или отсутствия аварийной ситуации в сети	+	+

Технические характеристики
	ЕЛ-26	ЕЛ-26Н
Уставки порогов срабатывания по линейному (для ЕЛ-26) или по фазному (для ЕЛ-26Н)напряжению:
минимальное напряжение	(10…30)% ниже Uном с дискретностью 2,5 %
максимальное напряжение	(5…25)% выше Uномс дискретностью 2,5 %
Погрешность срабатывания реле	не более 5 %
Коэффициент возврата по напряжению срабатывания:
Uмакс при превышении	(0,94…0,98)
Uмин при понижении	(1,02…1,06)
Порог срабатывания по асимметрии (перекосу фаз) по напряжению	20%	40%
Коэффициент возврата по асимметрии (перекосу фаз)	(0,92…0,98)	(0,87…0,93)
Разброс срабатывания по асимметрии (перекосу фаз), не более	±10%
Дополнительная погрешность измерения напряжения от температуры не превышает	0,1 % на 1 °С
Задержка времени срабатывания защиты по напряжению	(0,5…25) с
Погрешность отсчета задержки времени срабатывания	не более ±0,3 с
Задержка отключения нагрузки при обрыве фаз, снижении напряжения менее 0,3 Uном на одной или нескольких фазах, асимметрии (перекосе фаз) по напряжению, превышающей величину уставки	0,2±0,1 с
Задержка отключения нагрузки для модификации без нейтрали (ЕЛ-26) при выключенной функции защиты по Umin и симметричном снижении линейного напряжения ниже уровня 0,7 Uном	1,0±0,2 с
Задержка времени до повторного включения выходного реле после восстановления нормальных параметров в контролируемой сети	5±0,5 с
Работоспособность реле сохраняется в диапазоне	(0,5…1,3) Uном
Частота питающей сети	50±5 Гц
Время готовности реле	не более 0,5 с
Коммутационная способность в цепях переменного тока	около 250 ВА, АС-22 по ДСТУ 3020-95
Механическая и коммутационная износостойкость реле не менее	500 000 циклов
Потребляемая мощность в диапазоне питающих напряжений	не более 5 ВА
Вид и количество контактов реле	2 переключающих
Масса реле	не более 0,3 кг
Срок службы реле	не менее 12 лет
