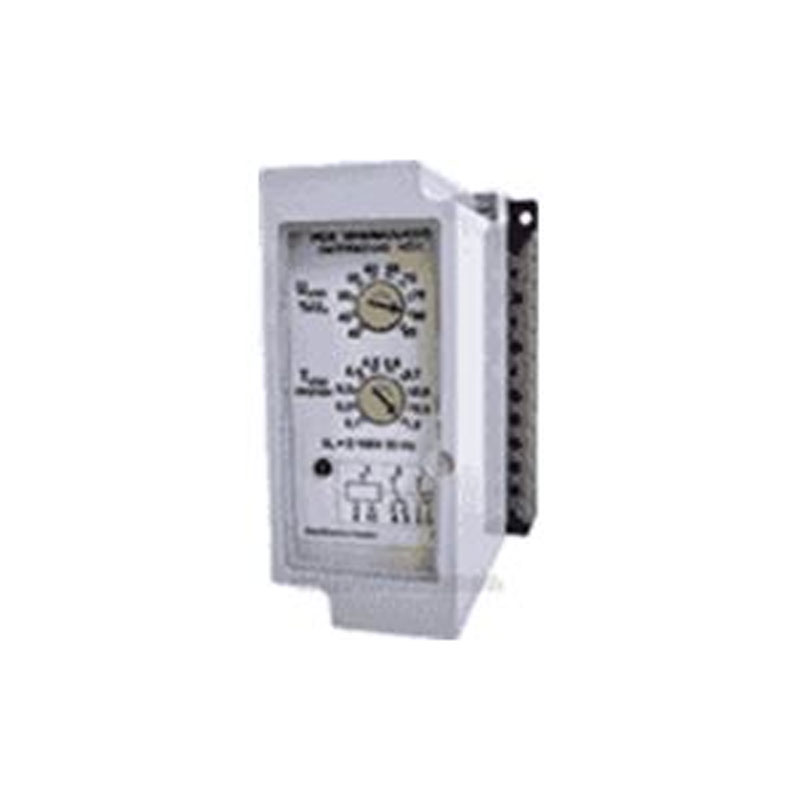

Реле ЕЛ-23

Реле защиты ЕЛ-23 и Реле защиты ЕЛ-23Н является коммутационным электроприбором.

Назначение реле ЕЛ-23

Применение реле обеспечивает контроль:

  • Фазной амплитуды в двух уровнях,
  • Асимметричности фазных напряжений,
  • Корректности чередования фаз,
  • Наличия фазного напряжения.

Устройство и работа

Реле ЕЛ-23 и Реле ЕЛ-23Н имеет корпус для монтажа на DIN-рейку и обеспечивает индикацию контролируемых параметров. Схема реле содержит 2 переключающих контакта, способных функционировать последовательно или параллельно.

Предусмотрена функция «Память», позволяющая вернуть нормальный рабочий режим кнопкой «Сброс».

Ко второй фазе можно подключать оборудование с индукционной нагрузкой.

Характеристиа

Величина

Питающее напряжение

~(24/220/400)В

=24В

Допустимая погрешность питающего напряжения

(-15÷+10)%

Мощность потребления

<4,5ВА

Контролируемое напряжение

3х400В (базовая модель)

3х(400/220)В модель 23Н

Пределы верхнего порога переключения Uмакс

(0,28÷0,48)кВ для базовой модели

(160÷276)В для модели 23Н

Пределы нижнего порога переключения (относительно Uмакс)

(30÷99)%

Относительная ширина гистерезиса

(5/10)%

Пределы асимметричности

(5÷20)%

Длительность задержки t1

200мс

Верхний предел длительности задержки t2

10с

Погрешность настройки

5%

Разброс параметров

1%

Температурная погрешность параметров

0,1%/°C

Коммутируемый ток

16А

Коммутируемая мощность

~4кВА

=0,384Вт

Коммутируемое напряжение

~250В

=24В

Износостойкость

30млн. циклов (механическая)

70тыс. циклов (коммутационная)

Рабочий температурный диапазон

(-20÷+55)°C

Степень герметичности

IP40

Размер

52х65х90мм

Вес

239г

Предлагается базовая модель и модификация 23Н, способная функционировать в трехфазных электроцепях с нейтралью.
