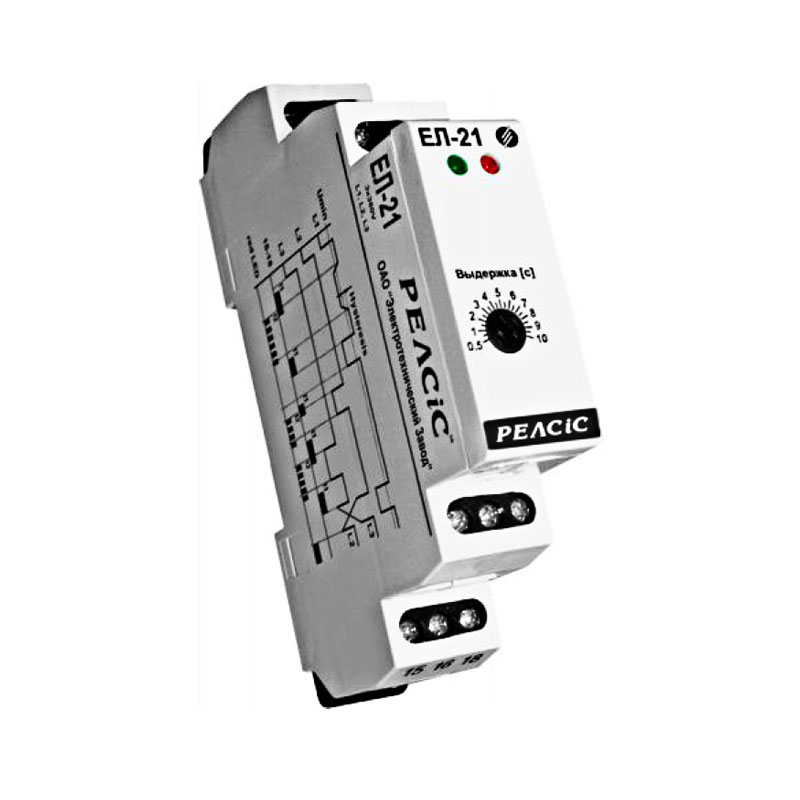

Реле контроля наличия и последовательности фаз ЕЛ-21 и Реле контроля наличия и последовательности фаз ЕЛ-21Н является контрольным прибором, использующимся в трехфазных линиях электроснабжения.

Назначение реле ЕЛ-21

Реле ЕЛ-21Н обеспечивает выявление обрыва нейтрального провода,

Реле ЕЛ-21 сохраняет работоспособность даже в случае пропадания одного фазного напряжения.

Выполняемые задачи

  • Определяет наличие фазных напряжений,
  • Выявляет некорректное чередование фаз.

Устройство и работа

Реле контроля наличия и последовательности фаз оснащено двумя индикаторными светодиодами. Свечение зеленого индикатора указывает на наличие питающего напряжения.

Периодическое свечение красного индикатора указывает на отсутствие напряжения в одной из фаз. При этом контакты реле размыкаются.

Беспрерывное свечение красного индикатора указывает на некорректное чередование фаз. При этом контакты реле размыкаются.

Для изменения задержки размыкания контактов используется переключатель, расположенный на лицевой панели корпуса прибора.

Для подсоединения к внешним устройствам используются проводники площадью сечения 2,5кв. мм.

Параметр

Значение

Питающее и контролируемое напряжение

(220/400)В реле ЕЛ-21

400В реле ЕЛ-21Н

Потребляемая мощность

<2ВА

Нижний предел питающего и контролируемого напряжения

180В

Ширина гистерезиса (относительная)

5%

Длительность постоянной задержки

500мс

Пределы регулируемой задержки

(0,5÷10)с

Сила коммутируемого тока

<16А

Коммутируемая мощность

<4кВА (для переменного тока)

<384Вт (для постоянного тока)

Коммутируемое напряжение

<250В (переменное)

<24В (постоянное)

Износостойкость контактов

30млн. циклов (механическая)

700тыс. циклов (коммутируемая)

Рабочий температурный диапазон

(-20÷+55)°C

Степень герметичности

IP40

Размер одного реле

17,6х64х90 мм

Весовой показатель

73 граммма
