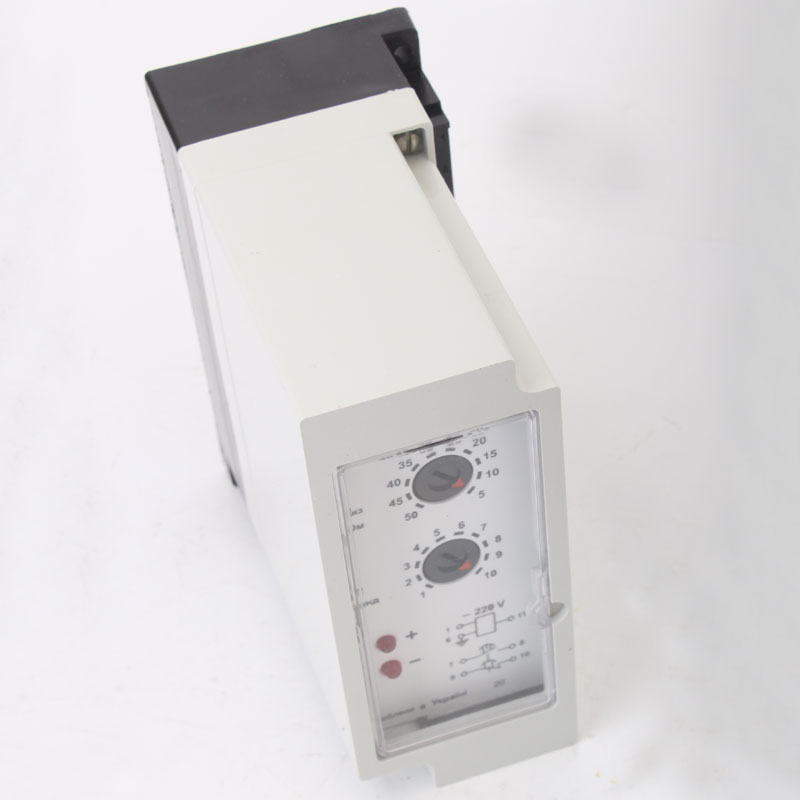

Реле ЕЛ-17

No votes yet
Категория:

Реле контроля изоляции ЕЛ-17 является средством коммутации электроцепей при изменении параметров электроизоляционных материалов.

Назначение реле ЕЛ-17

Реле ЕЛ-17 используется в качестве контрольно-измерительного средства, выполняющего переключение механических контактов при изменении сопротивления изоляции относительно установленного значения.

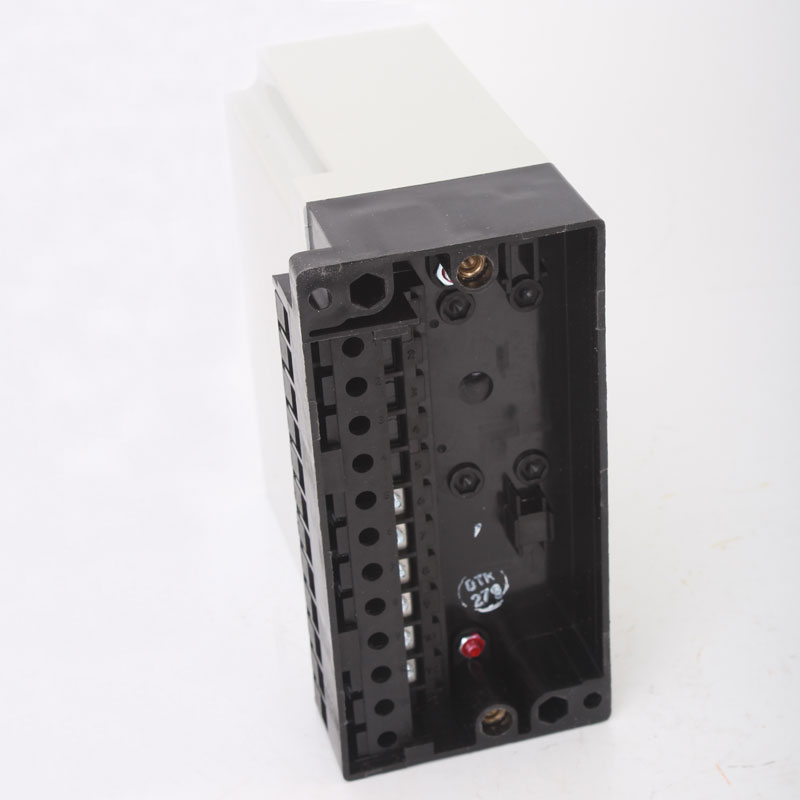

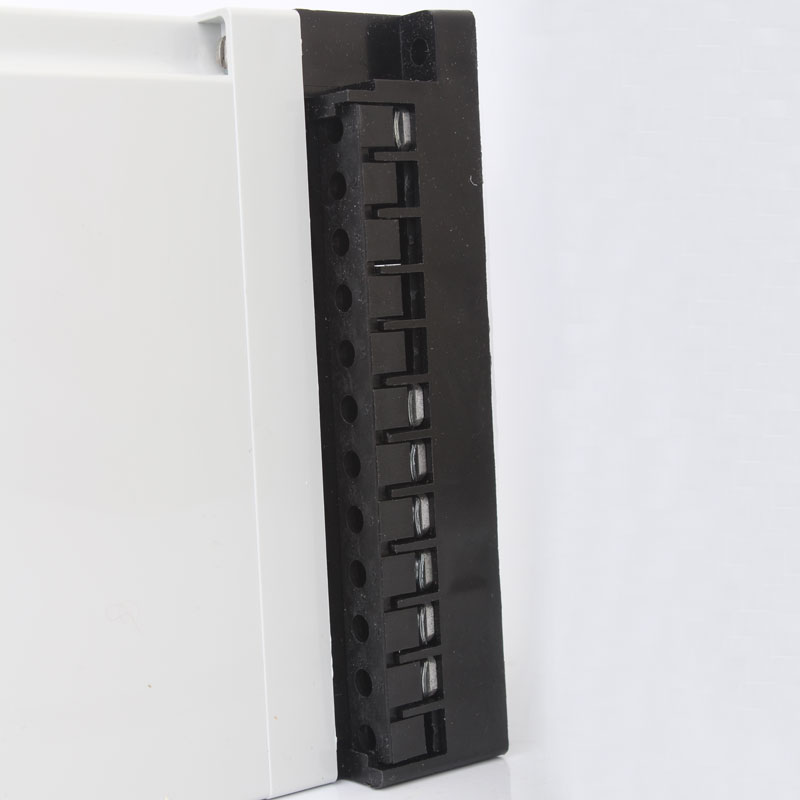

Устройство и работа

Реле контроля изоляции ЕЛ-17 устанавливается в электрические цепи, в которых протекает переменный электроток.

Конструкция реле обеспечивает:

  • Работу при повышении питающего напряжения на 20% в течение продолжительного времени,
  • Надежное срабатывание при наличии в питающем напряжении пульсаций с амплитудой до 10% от его величины,
  • Замыкание или размыкание контактов при переключении.

Минимальное название

Реле ЕЛ-17

Рабочее постоянное напряжение

(110/220)В

Нижний предел уставок

5кОм

Верхний предел уставок

0,05МОм

Шаг изменения уставок

1,5кОм (грубая настройка)

150Ом (точная настройка)

Возвратный коэффициент

0,6

Измерительная погрешность (относительно уставки)

<10%

Длительность отпускания

50мс

Пределы тока коммутации

(20÷2000)мА

Пределы напряжения коммутации

(24÷250)В

Пределы мощности коммутации (при постоянном токе)

<60Вт (для τ 5мс)

<30Вт (для τ 20мс)

Пределы мощности коммутации (при переменном токе)

<0,3кВА (для cos ϕ не менее 0,5)

Допустимый длительный ток через контакты

<4А

Износостойкость контактов

>100тыс. циклов (механическая)

>20тыс. циклов (коммутационная)

Срок службы

12лет

Сопротивление изоляции в холодном состоянии

0,02ГОм (новое изделие)

0,01ГОм (по окончании срока службы)

Сопротивление нагретой изоляции

6МОм (при +55°C)

1МОм (при +35°C и внешней влажности <98%)

Рабочий температурный диапазон

(-40÷+55)°C

Климатическое исполнение

У3, Т3

Степень герметичности  контактов

IP20

Степень герметичности оболочки

IP40

Вес

800г
