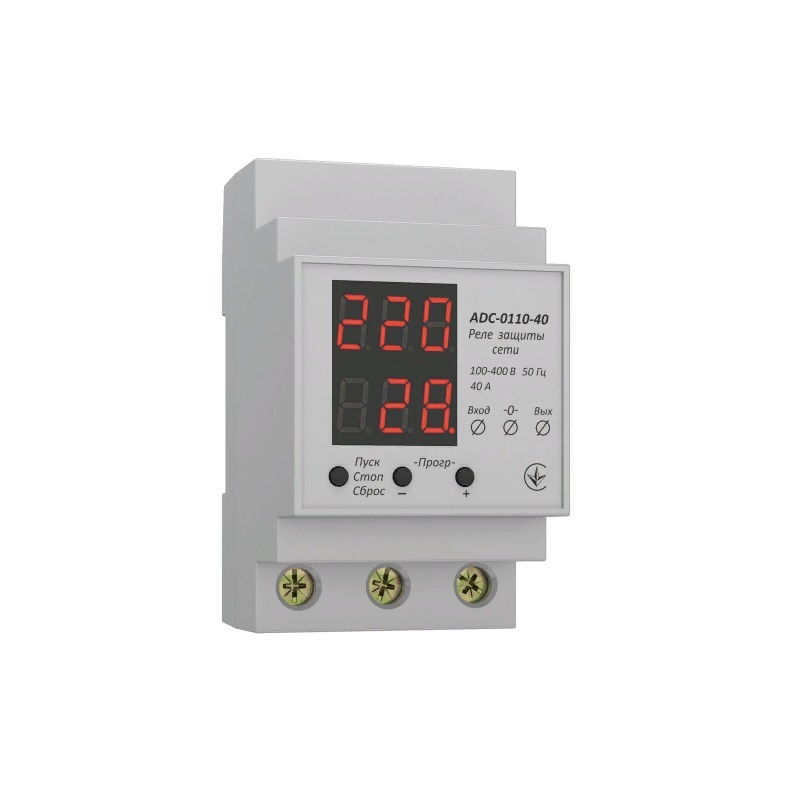

Реле контроля напряжения и тока Adecs ADC-0110-40

Голосов: 2
Документация:
Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле контроля напряжения и тока Adecs ADC-0110-40 предназначен для защиты бытовых и промышленных электроприборов от скачков электроэнергии. Устройство используется для защиты бытового оборудования, максимальный ток нагрузки 40А. Устройство с полностью цифровой обработкой информации. Основа устройства – 32-битный процессор с производительностью 24 млн. операций в секунду. Контроль значений напряжения и тока производиться с частотой 2000 измерений в секунду, что позволяет эффективно отслеживать качество электросети.

Основные функции

  • Защита от повышенного напряжения сети;
  • Защита от пониженного напряжения сети;
  • Защита от перегрузки по току;
  • Температурная защита устройства от перегрева.

Особенности

Контуры защиты напряжения и тока обеспечивают три ступени контроля уровня. Каждая ступень имеет свою скорость срабатывания. Принцип прост: больше отклонение – быстрее срабатывает защита. Это позволяет работать устройствам более стабильно в условиях сети с помехами. Например, базовая настройка по превышению напряжения – 245В. При этом допустимы броски до 260В длительностью до 1 сек., напряжением до 290В длительностью до 0,04 сек. Броски более 290В отключат устройство в течении 0,005-0,01 сек. Короткие броски с напряжением 255В и длительностью 0,5 сек. не вызовут отключения. Настройки могут изменяться пользователем.

Температурная защита контролирует два параметра: температуру внутри устройства и скорость увеличения этой температуры. Если разогрев устройства происходит очень быстро, защита сработает не ожидая сильного нагрева устройства. Устройство измеряет эффективные значения напряжения и тока (дешевые устройства контролируют амплитудные значения и пересчитывают их потом в эффективные, что понижает точность). Включение и отключение нагрузки происходит в момент перехода синусоиды через ноль, что продлевает срок службы реле в устройстве. Корпус изготовлен из негорючего пластика.

Характеристики

Параметры Значение
Диапазон напряжения на входе, В 100-400
Номинальный ток нагрузки, А 0-40
Максимальный ток нагрузки, А 50
Минимальная скорость отключения, секунд 0,02
Дополнительная задержка отключения*, секунд 0,005 - 600
Задержка включения* Секунд 10-990
Диапазон измерения напряжения, В 120-400
Макс. погрешность измерения напряжения, % 1 + 1 ед.мл.разр.
Диапазон измерения силы тока, А 1-100
Погрешность измерения силы тока, % 5 + 1 ед. мл.разр.
Рабочая частота, Гц 50
Диапазон рабочих температур, С -5 …+45
Степень защиты IP20
Относительная влажность, % 20-80
Габаритные размеры (Д*Ш*В), мм 95*53*66
Вес, г 155
Номинальная мощность нагрузки, ВА 0 - 8800
Максимальная мощность нагрузки, ВА 11000

Схемы

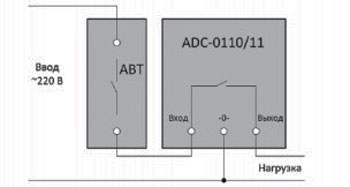

"Схема включения реле ADC-0110-40"
Рис.1. Схема включения реле ADC-0110-40

Комплектация

В стандартный набор поставки реле ADC-0110-40 входит:

  • инструкция по эксплуатации,
  • упаковка,
  • гарантийный талон.
