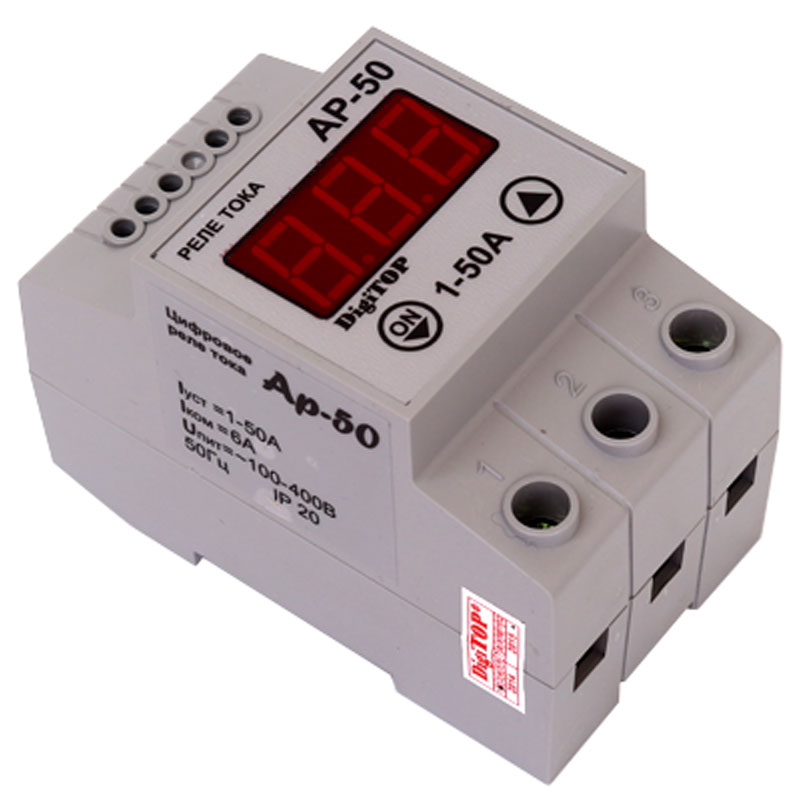

Реле Ар-50А

Реле тока Ap-50A обеспечивает отключение нагрузки от системы электроснабжения в автоматическом режиме при превышении величины тока в контролируемом участке электрической цепи установленного значения.

Назначение реле Ар-50А

Реле тока серии Ap на 50 Aмпер применяется:

  • Для защиты электропроводки от перегрузок,
  • В системах управления котлами электрообогрева при риске неконтролируемого повышения потребляемого тока,
  • В качестве приоритетного токового реле, осуществляющего обесточивание неиспользуемой части нагрузки.

Устройство и работа

Величина тока на контролируемом участке электроцепи (Iизм) преобразуется в пропорциональное напряжение, подающееся на вход микроконтроллера, который осуществляет его сравнение с заданным пользователем контрольным значением (Iуст). При Iуст>Iизм микроконтроллер генерирует команду отключения нагрузки от питания. Длительность задержки перед отключением зависит от относительного превышения Iуст над Iизм:

  • Менее 25% – 10сек,
  • Более 25% – 0,02сек.

Восстановление электроснабжения отключенной нагрузки выполняется спустя 1÷20 минут (параметр задается пользователем, шаг 1 минута).

После трех отключений нагрузки в течение 10-ти минут происходит блокировка автоматического режима прибора с возможностью подключения нагрузки лишь ручным способом.

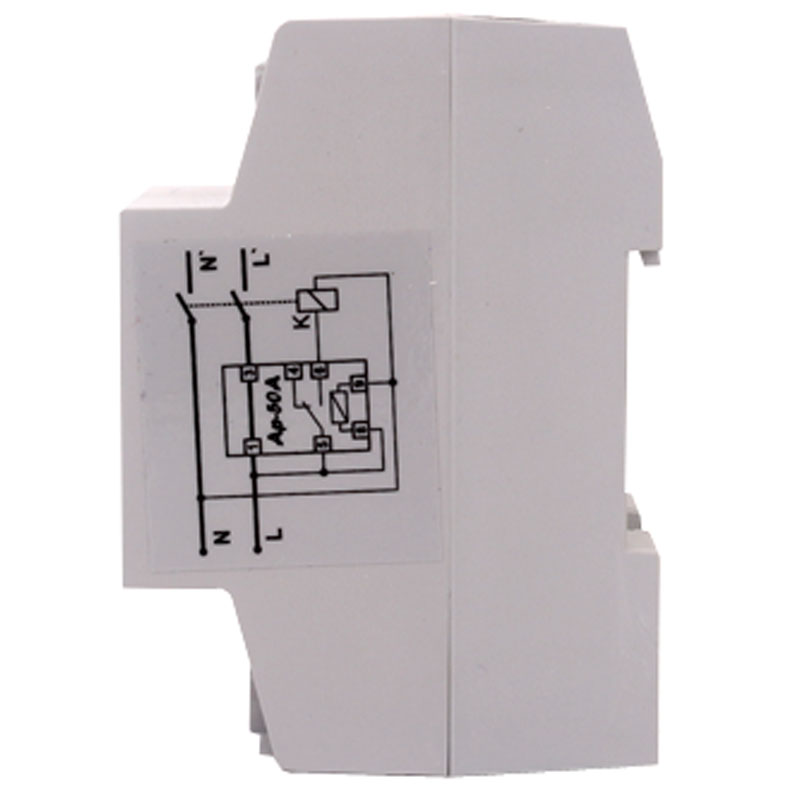

Нагрузка подключается к выходу реле тока Ap-50A, а его вход соединяется с электросетью. Если потребляемый нагрузкой ток превышает 6А, то следует воспользоваться контактором соответствующей мощности. При включенной нагрузке величина потребляемого ею тока будет отображаться на индикаторе. При отключенной нагрузке показания на индикаторе будут мигать.

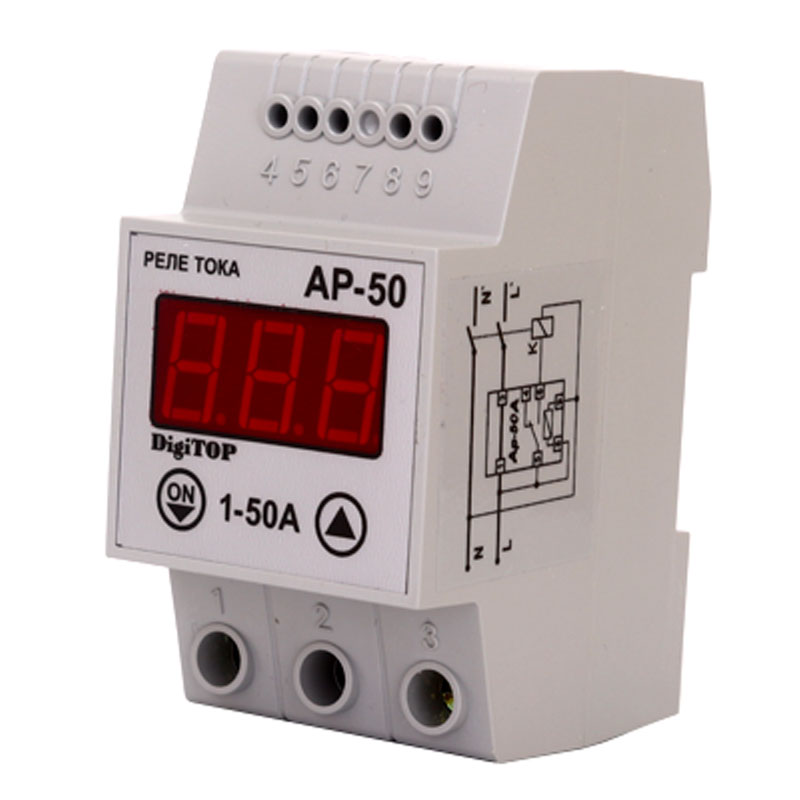

На переднюю панель прибора выведены кнопки, с помощью которых выполняется установка его рабочих параметров. Из режима настройки прибор выходит через 10 секунд после последнего нажатия кнопки. Все значения заданных параметров хранятся в энергонезависимой памяти.

Параметр работы

Показатель (цифры)

Измерительные пределы по току

(1÷50)А шаг 1А

Предельный ток перегрузки

80А

Диапазон питающего напряжения (AC)

(100÷400)В

Рабочая частота

(50±1)Гц

Задержка перед отключением

10с при Iизм<1,25Iуст

0,02с при Iизм>1,25Iуст

Измерительная погрешность по току

<1%

Номинальная токовая нагрузка (активная)

Пределы внешней температуры

(-25÷+50)°C

Потребляемая мощность

<5Вт

Степень защиты

IP20
