Реле времени ВС-33-1 и реле времени ВС-33-2 относятся к устройствам, используемым для передачи импульсов из одной электроцепи в другую после истечения времени уставки. Реле ВС-33 успешно используются в системах управления промышленным оборудованием и позволяют осуществлять замедление передачи исполнительного сигнала на период временной уставки, на которую настроено устройство.

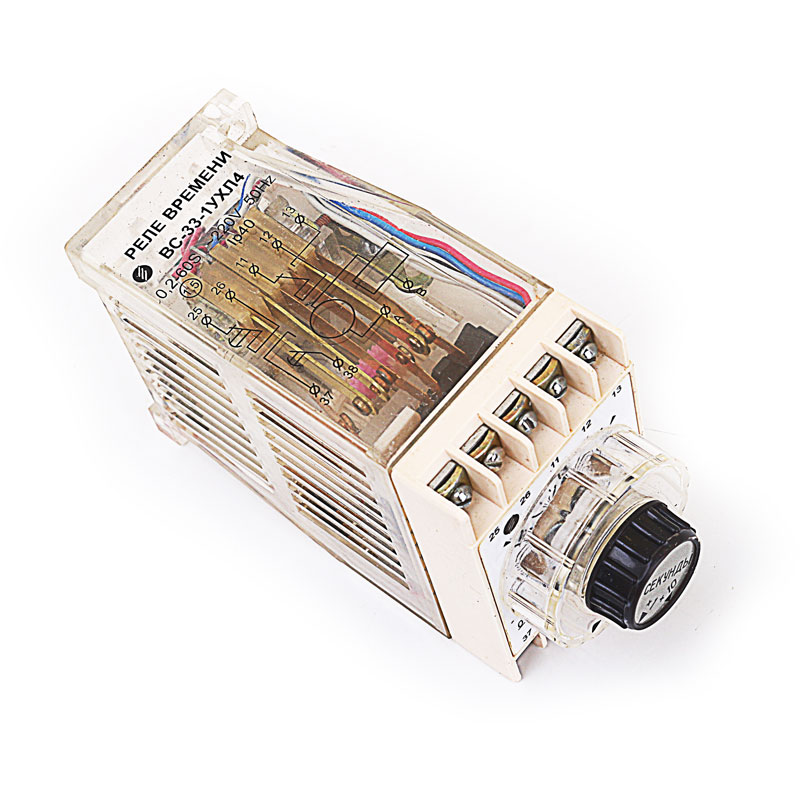

Конструкция реле ВС-33

Конструкционно реле выполнено в виде электромеханической системы, которая имеет привод от синхронного электродвигателя. Весь механизм реле крепится на плоской панели и закрывается защитным кожухом.

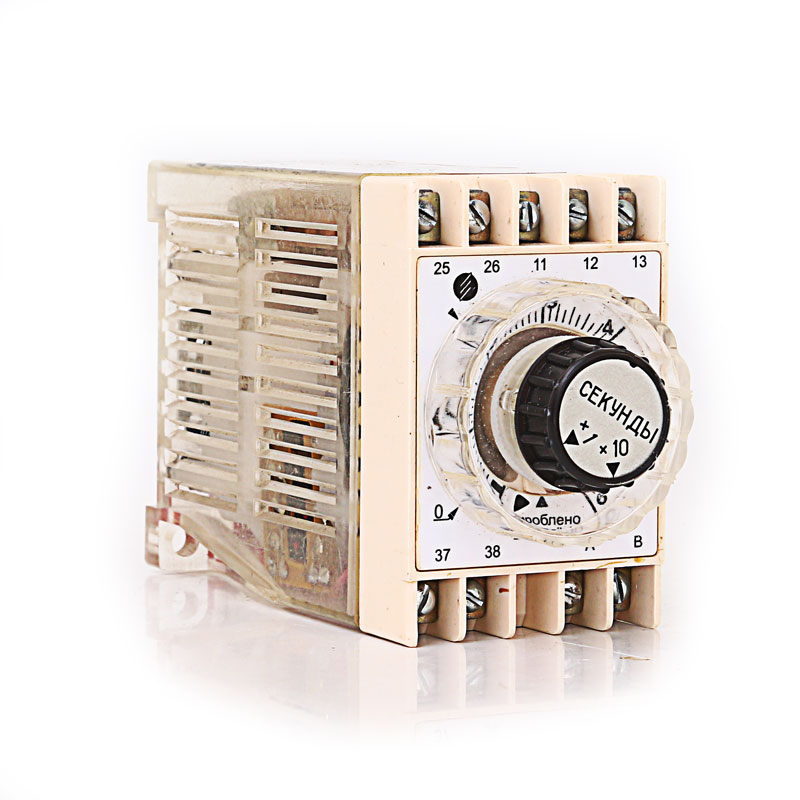

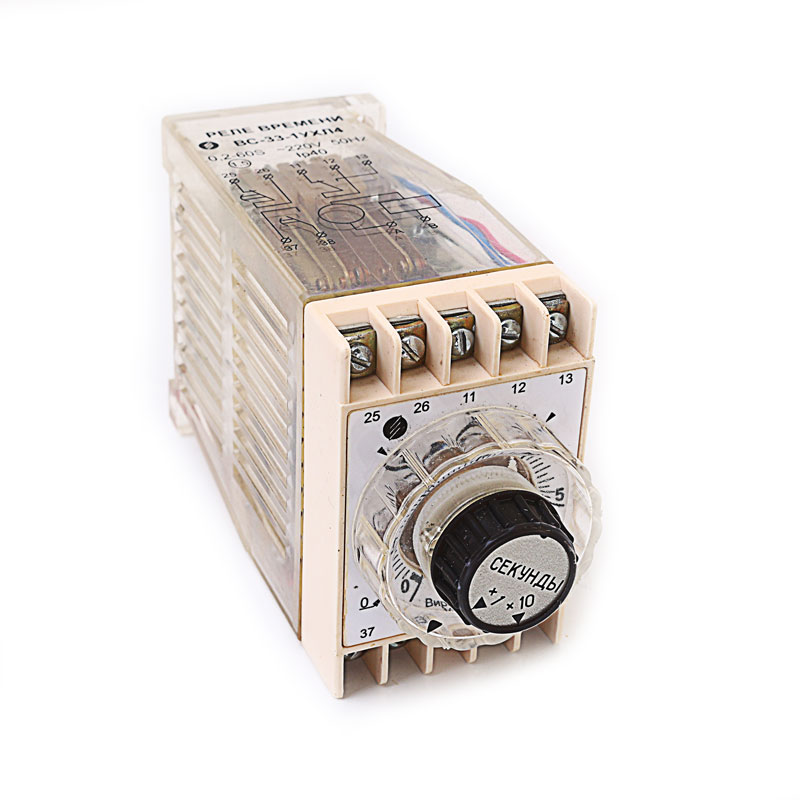

На лицевую панель устройства выведены переключатель для смены диапазона уставок и ручка для установки требуемой временной выдержки. Для точности установки вся временная шкала поделена на 6 делений, каждое из которых имеет еще по 5 делений.

Особенности функционирования реле

При поступлении питающего напряжения на реле происходит срабатывание электромагнита механизма сцепления реле и обеспечивается воздействие на переключающий контакт. Благодаря вращению электрического привода приводятся в действие подвижные элементы исполнительного механизма, которые после истечения временной уставки приводят в замыкание выходные контакты. Когда снимается напряжение с реле, происходит возврат релейного устройства в начальное состояние.

Значение питающего напряжения:

переменный ток, 24…240 В

Возможные колебания питающего напряжения

0.85-1.1 (для УХЛ)

0.95-1.05 (для О)

Значение потребляемой мощности:

8 ВА

Число рабочих контактов (с временной выдержкой, а также без нее):

по 1-му контакту размыкающего и замыкающего типа

Номинальное значение силы тока:

4 А

Значение времени для возврата системы реле:

не больше 0,2 сек

Возможная частота включений:

не больше 3.6 тыс. цикл/час

Поддерживаемый эксплуатационный ресурс:

16 тыс. часов для УХЛ и 10 тыс. часов для О

Уровень защищенности:

IP40 (оболочка)

IP10 (коммутационные зажимы)

IP54 (по передней панели для модификации 33-2)

Вес реле:

0,38-0,45 кг

Предложенное реле может производиться в двух вариантах конструкционных исполнений.

  • Реле ВС-33-1. Предложенная модификация отличается выступающим конструкционным исполнением с передней коммутацией токоподводящих проводников.

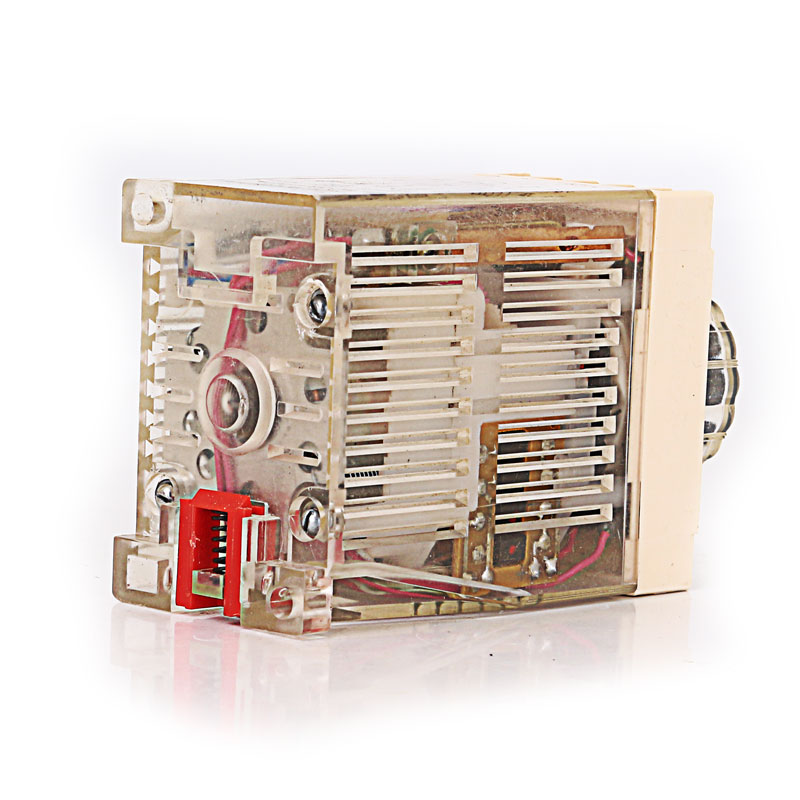

  • Реле ВС-33-2. Конструкция этой модификации предусматривает утопленный монтаж с присоединением проводов с задней части.
