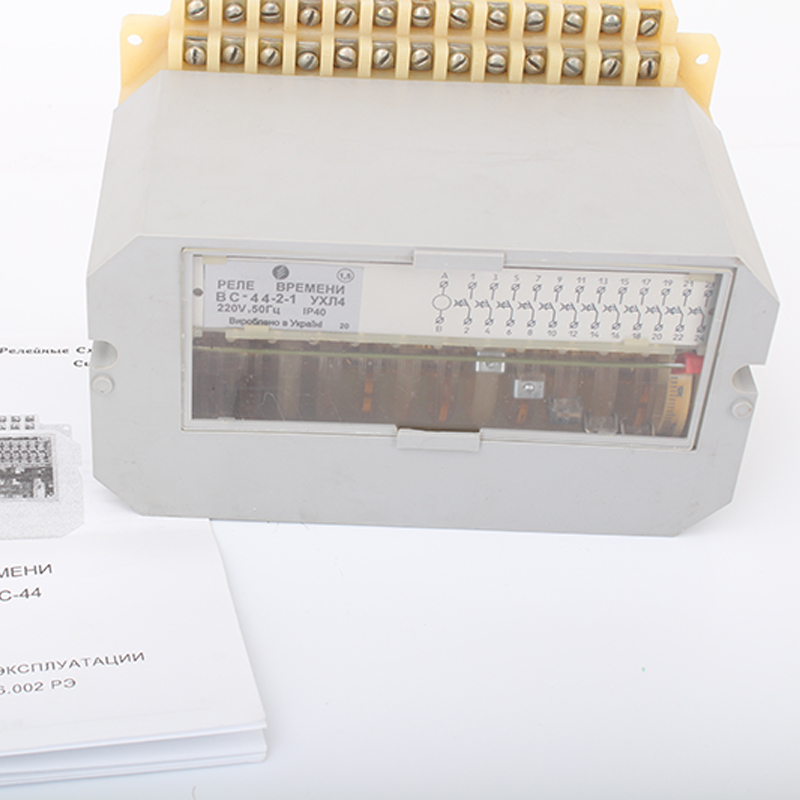

Реле времени ВС-44

Реле ВС-44-1 … ВС-44-4 представляет собой временное реле, используемое для передачи управляющих команд между двумя электрическими цепями. Обмен командами осуществляется с использованием установленного алгоритма по замкнутому циклу, который повторяется с определенной частотой. Такие устройства используются в системах любого автоматического управления различными автоматическими процессами. Реле используется в качестве комплектующего звена, работающего с определенной цикличностью.

Конструкционное исполнение реле ВС-44

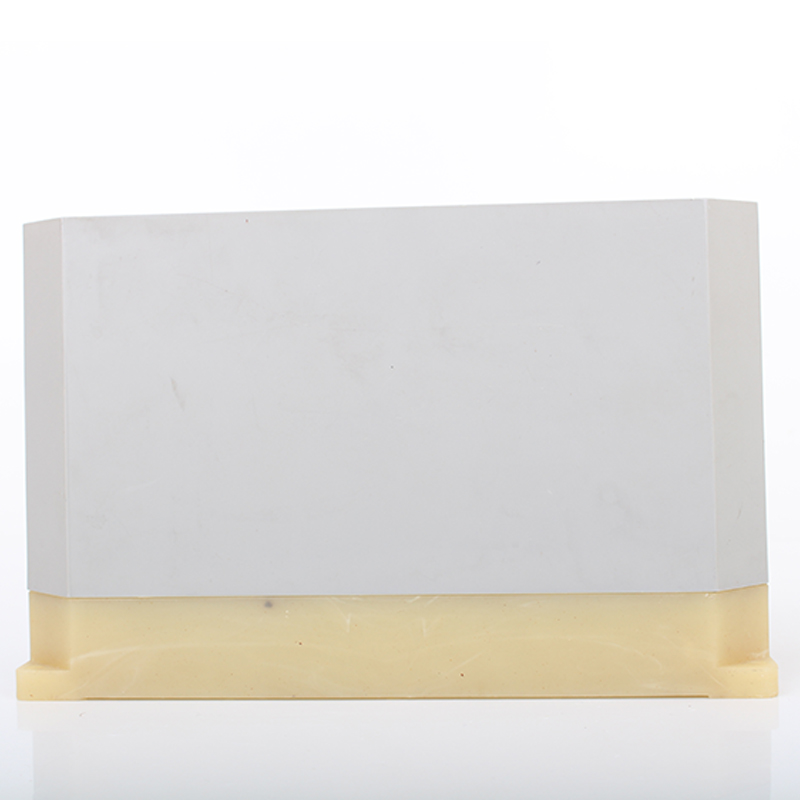

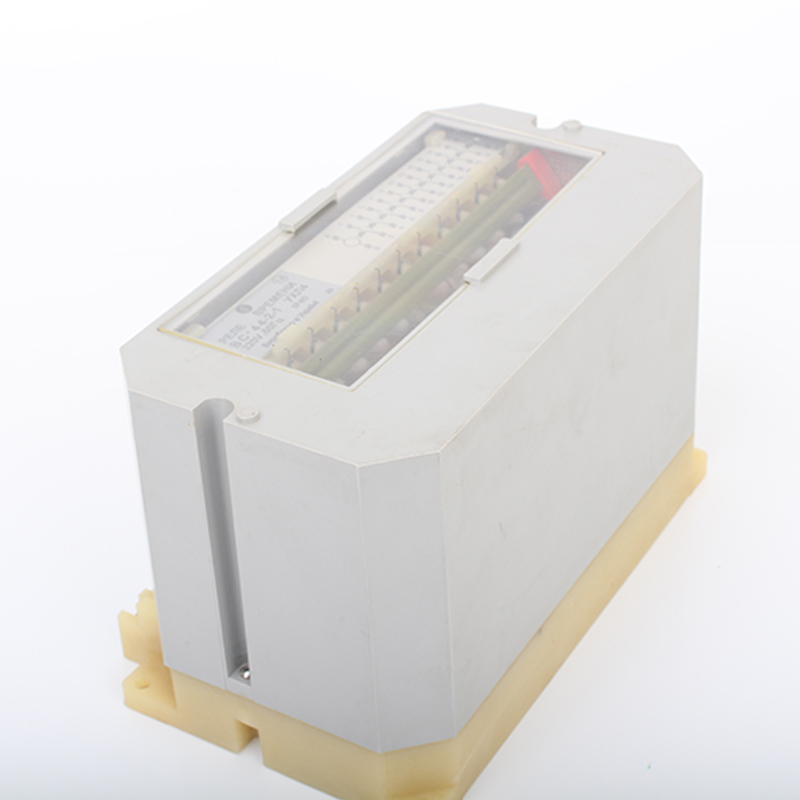

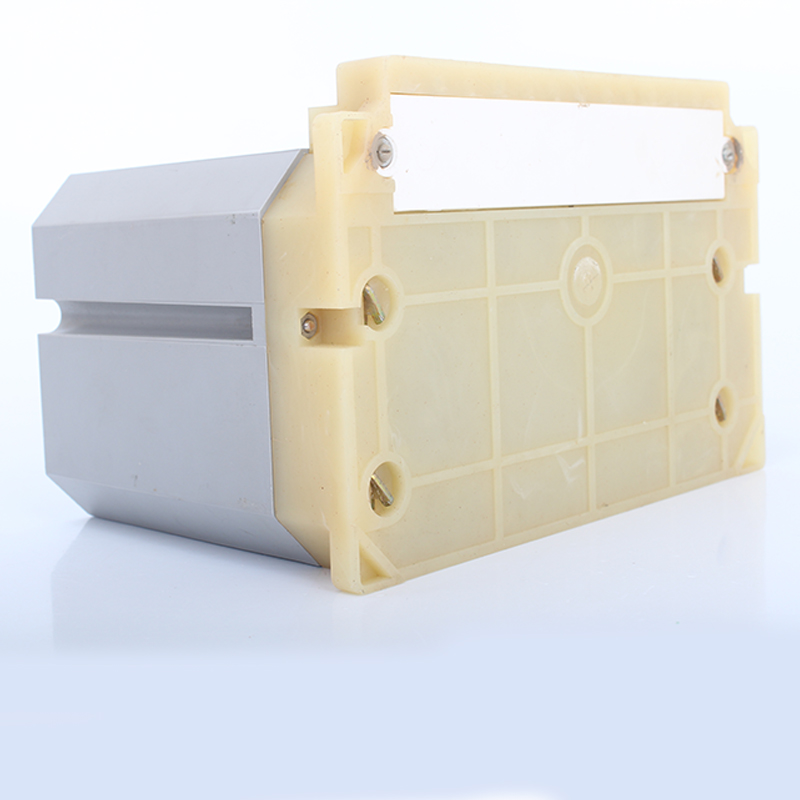

Конструкция реле реализована в виде электромеханической системы, отличающейся наличием привода от синхронного электрического двигателя. Механизм реле крепится на пластиковом основании и защищается пластмассовым кожухом.

Временная шкала реле расположена на главном валу и оцифрована в процентах. Один оборот шкалы отвечает полному циклу и равен 100%. Цена одного деления на шкале составляет 1%. Временная уставка устанавливается в диапазоне от 4 до 100%.

Величина питающего напряжения:

переменный ток от 12 до 240 В

Величина потребляемой мощности:

5…8 ВА

Число замыкающих контактов:

от 6 до 12

Максимально возможный ток через контакты:

4 А

Минимально допускаемый ток коммутации:

40 мА

Величина напряжения в коммутируемых цепях:

~12…380 В

=12…220 В

Предельно возможный ток включения:

12 А

Максимальное количество команд за один цикл:

от 26 до 48

Поддерживаемая частота включений/отключений:

120 цикл./час

Показатель защиты:

IP40 (реле), IP10 (коммутационные зажимы)

Релейные устройства могут выпускаться в 4-х модификациях.

  • Реле ВС-44-1. Реле владеют дистанционным пуском и поддерживают автоматическую установку по завершению каждого из циклов. Устройства имеют в конструкции промежуточные электромагнитные реле и поддерживают работу с 11-ю выходными цепями.
  • Реле ВС-44-2. Поддерживают пуск при подаче на реле напряжения с повторением цикла и отключением при снятии напряжения. Промежуточное реле в конструкции отсутствует, поддерживается работа с 12-ю цепями.
  • Реле ВС-44-3. Отличаются возможностью дистанционного пуска и автоматической установки в конце каждого из циклов. Имеют в конструкции промежуточные реле электромагнитного типа и поддерживают функционирование с 6-ю цепями.
  • Реле ВС-44-4. Реле поддерживают пуск при подаче напряжение, циклическую работу и остановку после снятия напряжения. Не имеют промежуточных реле и поддерживают 7 выходных цепей.
