Реле времени ВС-43
Описание
Реле ВС-43-3 и реле ВС-43-6 представляют собой релейные системы, используемые для обмена командами между электрическими цепями. Процесс передачи сигнала с одной цепи в другую происходит после истечения, предварительно установленной, временной выдержки. Такие временные реле успешно применяются в системах управления различными промышленными агрегатами и установками.
Особенности конструкции реле ВС-43

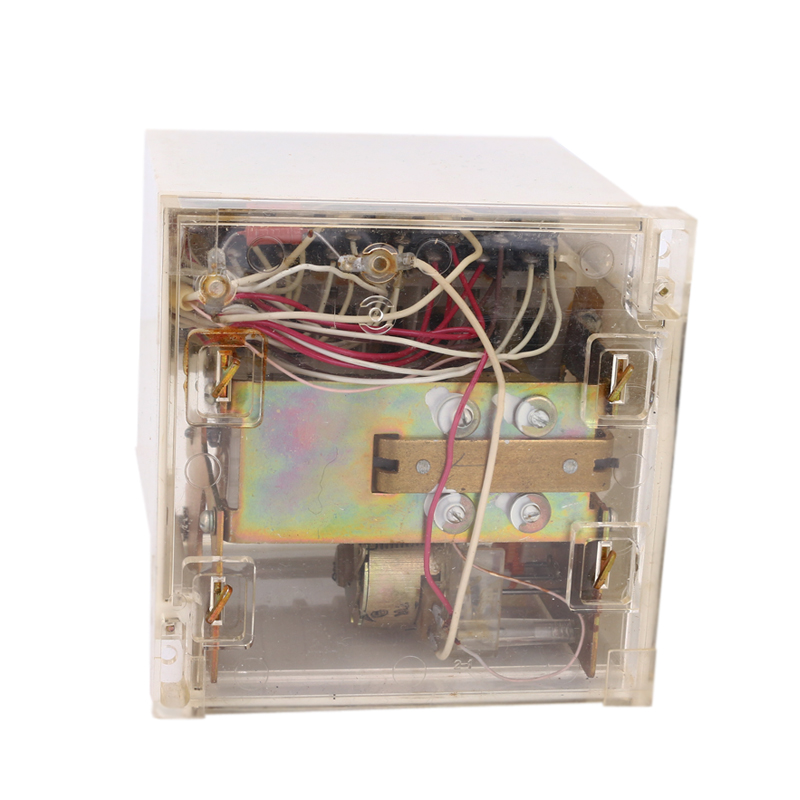

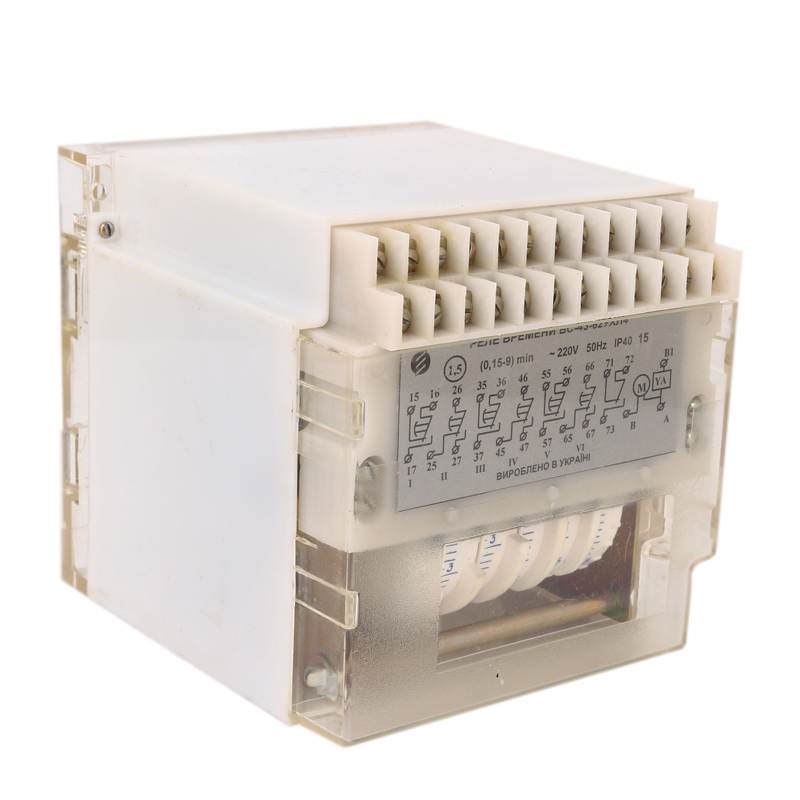

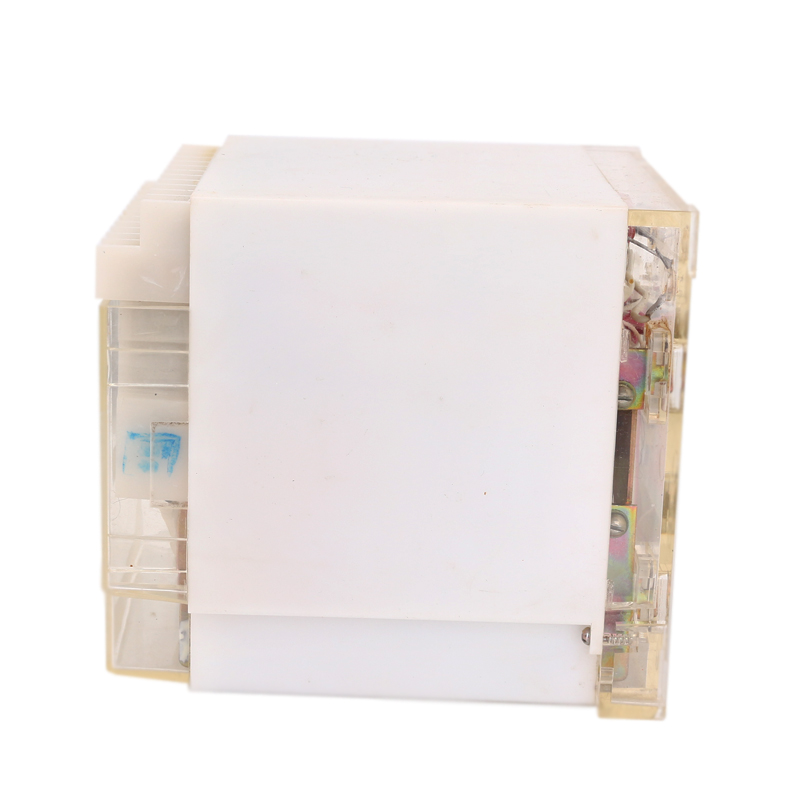

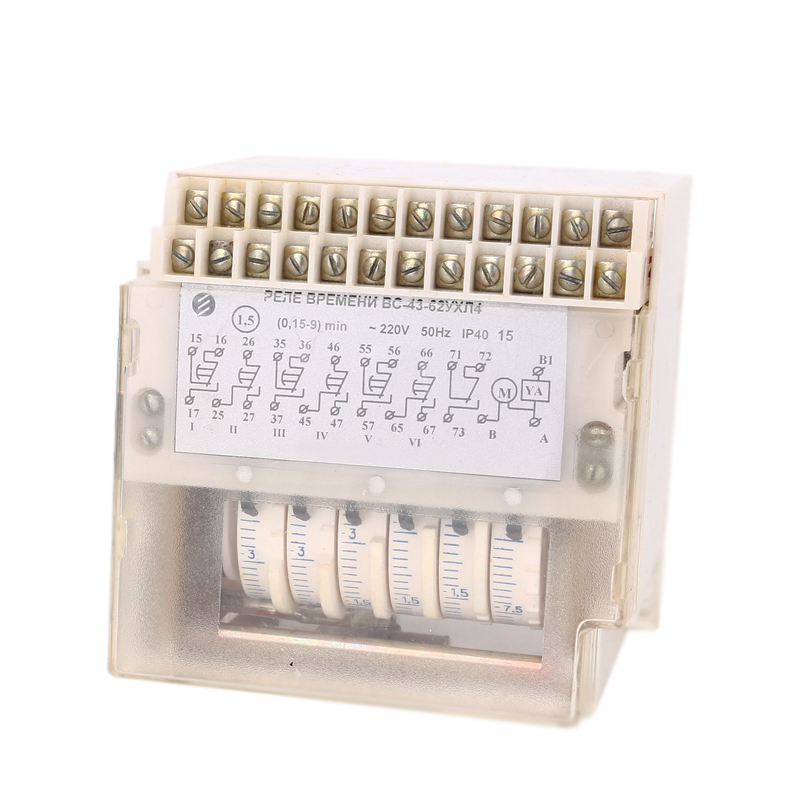

Реле времени предложенной модели являются электромеханическими устройствами, отличающимися использованием привода от электродвигателя синхронного типа. Релейный механизм крепится на основании из пластика и закрывается защитным кожухом. Лицевая сторона устройства закрыта съемной крышкой, которая выполнена из прозрачного пластика, благодаря чему имеется возможность наблюдения процесса отсчета временной выдержки.
Для каждой из поддерживаемых цепей имеется возможность независимой регулировки временной выдержки. Если в реле имеется две одинаковые уставки или они отличаются не больше чем на два деления шкалы, то все остальные уставки должны иметь отличия от них больше чем на две единицы шкалы. Одновременно в реле могут сработать только две уставки цепей.
Функционирование реле
В конструкции предложенного устройства контактная система включает в себя 3 или 6 переключающих контактов, имеющих временную уставку и одного контакта мгновенного срабатывания.
Когда на реле подается напряжение, происходит срабатывание магнита сцепления. Благодаря этому, вращение электрического привода, посредством редуктора, передается к подвижным элементам, приводящие в действие, через временные уставки, выходные контакты.
Характеристики
|
Номинальные значения питающего напряжения: |
от 12 до 220 В |
|
Возможные колебания напряжения: |
0.85…1,1 |
|
Значение потребляемой мощности: |
20 ВА |
|
Число контактов переключающего типа: |
3/6 (с временной выдержкой), 1 (без выдержки) |
|
Максимальная сила тока, протекающего через контакты реле: |
4 А |
|
Возможная частота включений и отключений: |
до 1200 циклов в час |
|
Возможные диапазоны установки времени: |
1…60 сек/мин/час 0,15…9 мин/час |
|
Величина погрешности временной уставки: |
1,5% |
|
Вес устройства: |
1,5-1,8 кг |
Модификации
Предложенные реле производятся в двух модификациях, отличающихся количеством поддерживаемых цепей.
- Реле ВС-43-3. Устройство владеет тремя независимыми цепями и поддерживает установку временной выдержки.
- Реле ВС-43-6. Эта модификация реле имеет шесть независимых цепей и поддерживает возможность временной уставки.
Обе модификации реле производятся с передним подключением токоподводящих проводников, а конструкция корпуса предусматривает выступающий монтаж реле.
