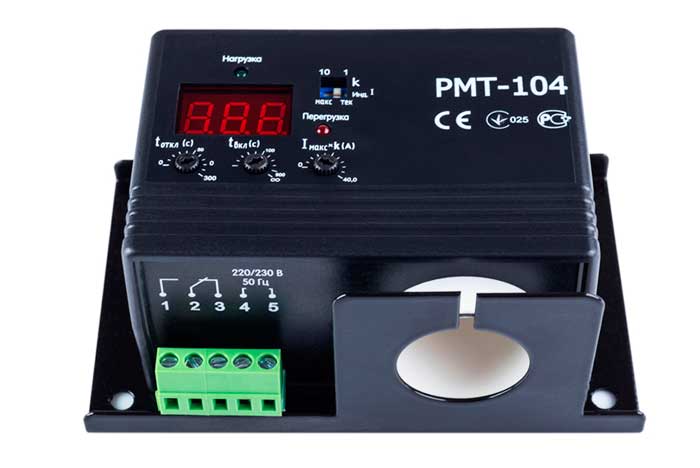

Реле РМТ-104

No votes yet
Категория:

Реле РМТ-104 предназначено для измерения и постоянного контроля действующего значения тока однофазной нагрузки в диапазонах от 0 до 40 А или от 0 до 400 А.

Конструктивное исполнение

Реле максимального тока выполняет отключение нагрузки в случае превышения заданного уровня максимального тока. Для измерения тока используется встроенный токовый трансформатор.

Проводник с контролируемым током пропускается через отверстие в корпусе прибора. Для коммутации нагрузки используется внешний контактор. Значение тока и состояние нагрузки отображаются индикаторами на лицевой панели.

Уставки максимального тока, времени задержки отключения и времени задержки повторного включения задаются регуляторами и переключателями на лицевой панели.

Реле РМТ-104 может быть использовано как:

  • цифровой амперметр,
  • реле ограничения потребляемого тока,
  • реле выбора приоритетной нагрузки.
Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 220/230
Номинальное напряжение питания, В 400
Напряжение, при котором с охраняется работоспособность, В от 130 до 300
Частота сети, Гц 47 - 53
Диапазоны измерения тока, А 0-40 и 0 - 400
Точность измерения тока 2%
Точность измерения тока 2-40 и 2 - 400
Диапазон регулирования по t вкл, с 0 - 900
Диапазон регулирования по t откл, с 0 - 300
Потребляемая мощность (под нагрузкой), ВА 3,0
Потребляемая мощность (под нагрузкой), ВА 8
Габаритные размеры 75х116х53
Масса, кг 0,200
