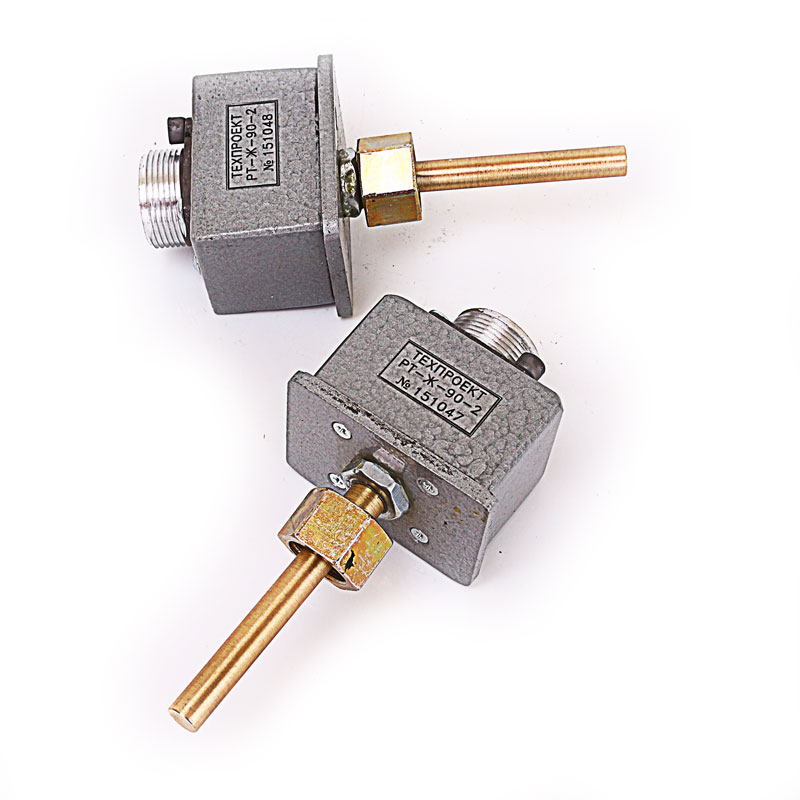

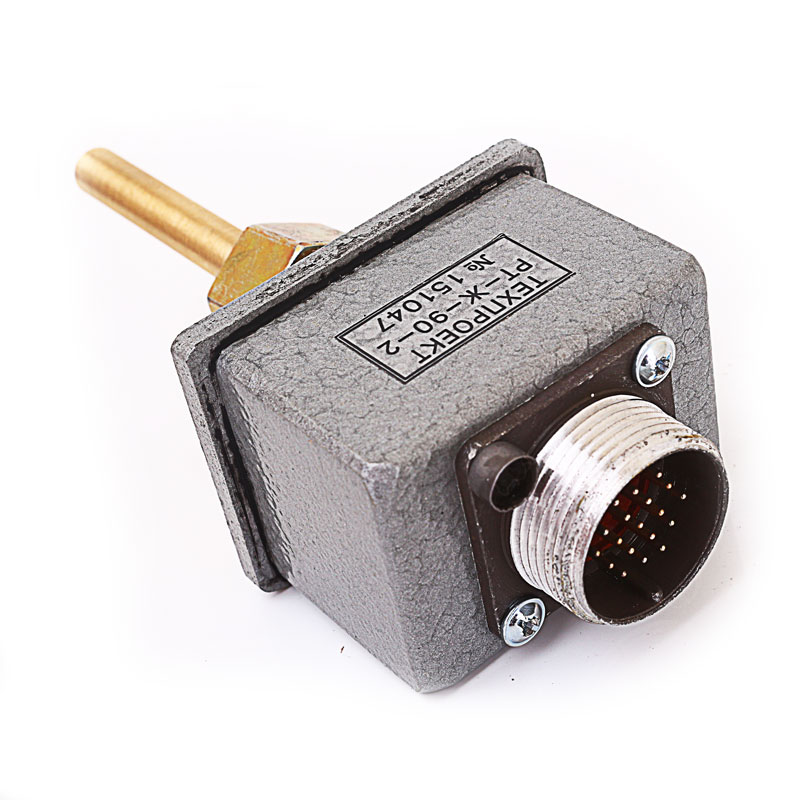

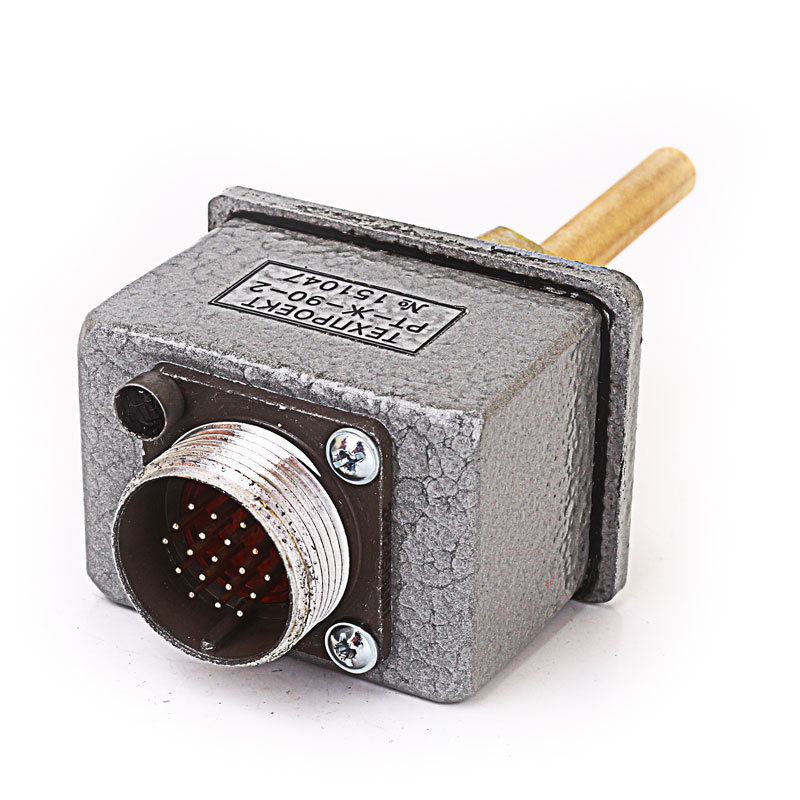

Реле РТ-Ж-90

Категория:
Документация:

Реле температуры РТ-Ж-90, артикул ААРЛ.433647.004, является регулировочно-защитным устройством с функцией сигнализирования.

Назначение реле РТ-Ж-90

Применение температурного реле целесообразно в составе стационарных:

  • Дизельных и дизель-генераторных установок,
  • Вентиляционных систем,
  • Холодильных агрегатов (также эксплуатирующихся на ж/д транспорте),
  • Отопительных устройств (также эксплуатирующихся на ж/д транспорте).

Использование реле РТ-Ж-90 позволяет организовать:

  • Измерение температуры в непрерывном режиме,
  • Сигнализацию (замыканием/размыканием механических контактов реле) о превышении результатом измерения установленной величины,
  • Сигнализацию (замыканием/размыканием механических контактов реле) о снижении результата измерения ниже установленной величины.

Устройство и работа

Конструкция термомеханического реле состоит из:

  • Корпуса с присоединительными элементами,
  • Печатной платы,
  • Латунной цилиндрической гильзы с высокой теплопроводностью,
  • Термопреобразователя, располагающегося внутри гильзы.

В рабочем режиме осуществляется беспрерывный мониторинг температурных параметров. При их выходе за установленный диапазон происходит переключение контактов.

Реле температуры РТ-Ж-90 выполняет все поставленные задачи на уровне:

Измерительный температурный диапазон

(-40÷+120) °C

Измерительная погрешность

±1°C в диапазоне (0÷+85) °C

±2°C в остальном диапазоне

Питающее постоянное напряжение

(18÷31,2) В

Потребляемая сила тока

<30мА

Верхний предел коммутируемого постоянного напряжения

31,2В

Верхний предел коммутируемого постоянного тока

500мА

Степень герметичности корпуса

IP65

Размер

45х60х135мм

Вес

200г

Если рабочая среда является жидкой или газовой фазой, то следует использовать исполнение ААРЛ.433647.004.
