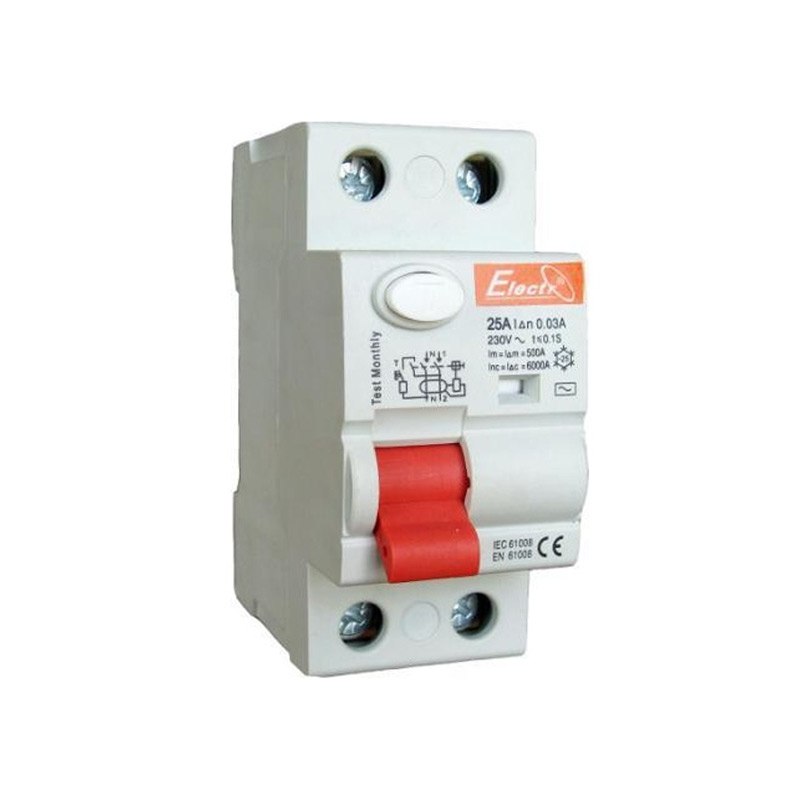

Дифференциальное реле УЗО 1-63

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Дифференциальное реле УЗО 1-63 является современным поколением устройств двух- и четырехполюсного исполнения, контролирующих утечку тока на землю и предназначенных для защиты людей от поражения электрическим током при контакте с токоведущими частями, а также для защиты оборудования от пожаров вследствие нарушения изоляции проводки.

Область применения

Дифференциальные реле применяются на промышленных предприятиях, в жилом и гражданском строительстве, в распределительных устройствах подстанций, в этажных и квартирных щитках.

Принцип действия

Работа реле защитного отключения УЗО 1-63 основан на сравнении токов, проходящих через устройство.

Если утечка тока на землю отсутствует, то векторная сумма токов, проходящих через устройство, равна нулю и во вторичной обмотке дифференциального трансформатора э.д.с. не наводится. Если же происходит утечка тока на землю вследствие нарушения изоляции проводников или прикосновении человека (животного) к токоведущим частям, то векторная сумма токов, проходящих через устройство, не равна нулю. При этом во вторичной обмотке дифференциального трансформатора наводится э.д.с., величина которой зависит от величины тока утечки на землю. Э.д.с (напряжение) со вторичной обмотки дифференциального трансформатора подается на операционный усилитель и усиленный сигнал через устройство сравнения на исполнительное реле, которое воздействует на механизм взвода и производит отключение нагрузки (участка цепи) от сети.

В устройствах электромагнитной системы э.д.с. сразу подает на поляризованное реле, которое выполняет функции сравнения и исполнительного реле.

Для проверки работоспособности дифференциального реле предусмотрена кнопка «Тест», при нажатии на которую происходит имитация утечки тока на землю, т.е. проверка работоспособности реле.

Характеристики

Параметры Значения
Номинальное рабочее напряжение, В 230 230/4000
Номинальный рабочий ток, А 16,25,32,40,50,63 16,25,32,40,50,63
Время срабатывания ≤0,1 ≤0,1
Частота тока питающей сети, Гц 50-60 50-60
Число полюсов 2 4
Электрическая износостойкость 4000 4000
Предельная отключающая способность, кА 6,0 6,0
Максимальное сечение подсоединяемых проводов, мм кв 35 35
Срок службы 15 лет 15 лет

Схемы

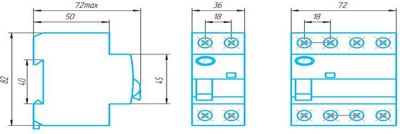

" Габаритный чертеж дифференциального реле УЗО 1-63"
Рис.1. Габаритный чертеж дифференциального реле УЗО 1-63
