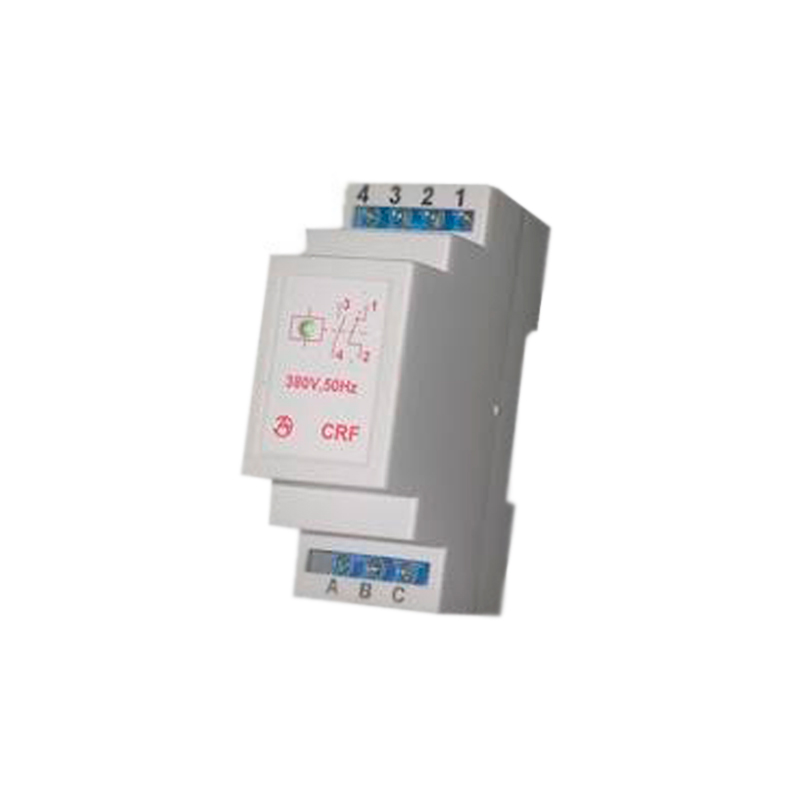

Реле контроля трехфазного напряжения CRF

Average: 8 (1 vote)
Категория:

Реле контроля трехфазного напряжения CRF предназначено для использования в схемах автоматического управления для контроля наличия и симметрии напряжения. Также реле могут использоваться для контроля наличия и порядка чередования фаз в системах трёхфазного напряжения, защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах.

Принцип действия

При подаче трёхфазного напряжения питания, при условии что все контролируемые параметры сети находятся в пределах нормы происходит срабатывания реле, светится светодиод на передней панели прибора. При снижении напряжения любой из фаз от 20 до 30%, если в течение 5с напряжение не восстановится в пределах нормы,происходит отключение реле,светодиод гаснет. При снижении напряжения на любой из фаз более чем на 30%, повышении напряжения более чем на 20 %, при отсутствии напряжения на одной из фаз, при работе на двух фазах,обратном чередовании фаз реле отключается в течение 0,1s. Повторное включение реле происходит не ранее чем через 5с.

Крепление на DIN-рейку.
