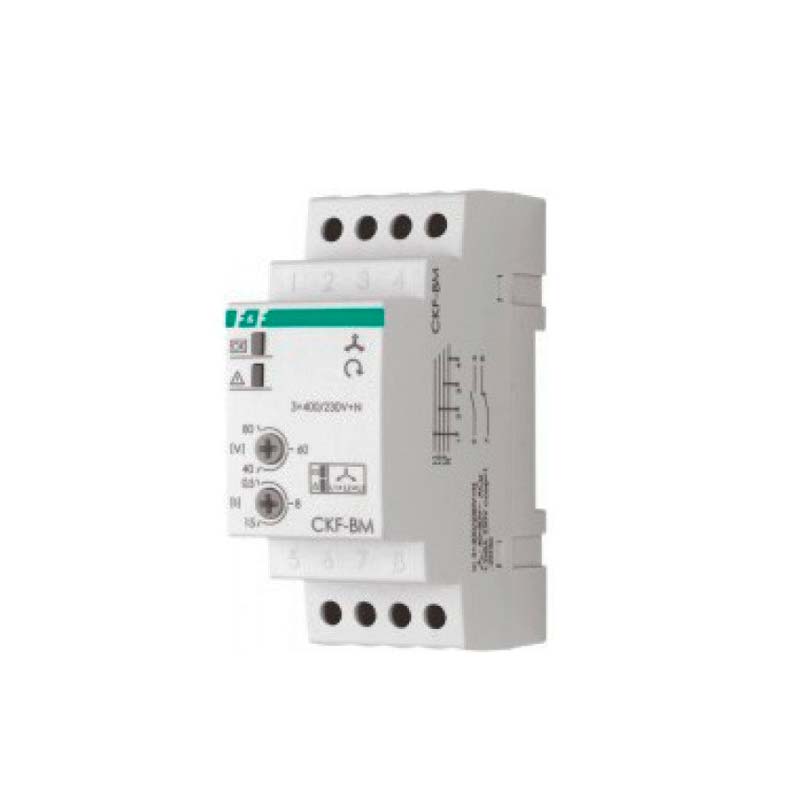

Реле чередования фаз CKF-BM

No votes yet
Категория:
Документация:

Реле чередования фаз CKF-BM (ДЧПФ-ВМ) защищает электродвигатели переменного тока от пропадания напряжения (на 1-ой или 2-х фазах), от асимметрии напряжения между ними или изменения последовательности, с которой они чередуются.

Область применения

Реле фаз служит для защиты асинхронных электродвигателей, различного рода оборудования, электроприводов, установок промышленных от пропадания фазы, и опасного изменения величин асимметрии напряжения.

Устройство и принцип действия

В непрерывном режиме реле  CKF-BM контролирует величину напряжения в каждой фазе, значение асимметрии, а также верную последовательность их чередования, и в случае наступления любой из аварийных ситуаций производит разъединение цепи.

Примечание: Есть возможность отрегулировать время срабатывания реле. Гистерезис по напряжению равен 5В. Установка асимметрии по напряжению, при которой производится отключение, регулируема в следующем диапазоне: от 40В до 80В.

Устанавливается устройство CKF-BM в щит распределительный на DIN рейку 35мм. С помощью приборной панели производятся все необходимые настройки.

Параметр Значение
Напряжение питания 3х380/220 В~ + N
Максимальный ток нагрузки 10 А
Группы выходных контактов 1 переключающий
Асимметрия напряжений аварийного отключения 40 – 80 В~
Гистерезис 5 В~
Задержка аварийного отключения 0,5 - 15 с
Потребляемая мощность 1,6 Вт
Присоединение проводов зажимы винтовые 2,5 мм2
Выносливость контактов 105 включений
Диапазон рабочих температур от -25°С до +50°С
Степень защиты IP40
Размеры 2 модуля типа S (52,5 мм)
Монтаж на DIN-рейке 35 мм
