Реле ТР-100М

No votes yet
Категория:

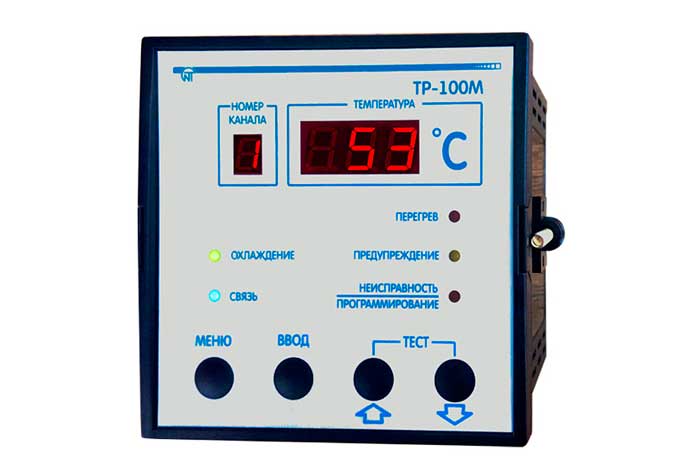

Реле температурное ТР-100М предназначено для измерения и контроля температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы.

Устройство и принцип действия

Реле температурное конструктивно выполнено в пластмассовом корпусе, предназначенном для крепления на лицевую панель щита (шкафа) или прибора, размеры корпуса. Корпус выполнен из удароустойчивого, самозатухающего материала.

Изделие имеет четыре канала для измерения температуры и четыре выходных реле нагрузки. Датчики температуры первых трех каналов измеряют температуру каждой обмотки трансформатора, четвертый - ярма трансформатора.

При опасном повышении температуры трансформатора изделие сначала включит предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, изделие выполнит аварийное отключение трансформатора .

С изделием могут применяться следующие типы температурных датчиков:

  • РТ100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0°С,
  • РТ1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0°С,
  • РТС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25°С,
  • РТС (minika) – холодное сопротивление датчика 20-250 Ом.
Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 230/240
Напряжение, при котором сохраняется работоспособность, В 24 - 265
Частота питающей сети, Гц 45 - 65
Потребляемая мощность (от сети ~2 3 0 В), Вт 6,0
Потребляемая мощность (от источника питания +24 В), Вт 2,2
Количество подключаемых датчиков, шт 4
Номинальное напряжение изоляции , В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводов для подключения к клеммам, мм 0,5 - 2,5
Момент затяжки винтов клемм, Н*м 0,4
Габаритные размеры, мм 100х98х96
Масса, кг 0,360

Эксплуатация

  • Реле температурное ТР-100М - 1 шт,
  • Крепление - 2 шт,
  • Уплотнитель резиновый - 1 шт,
  • Сьемный клеммник - 2 шт,
  • Руководство по эксплуатации, паспорт - 1 шт,
  • Упаковка - 1 шт.
