Реле ОМ-163

No votes yet
Категория:

Реле ограничения мощности ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования в случаях:

  • превышения значения порога контролируемого параметра,
  • отклонения напряжения сети от установленных значений,
  • превышения температуры контактной группы (85°С).

Конструктивное исполнение

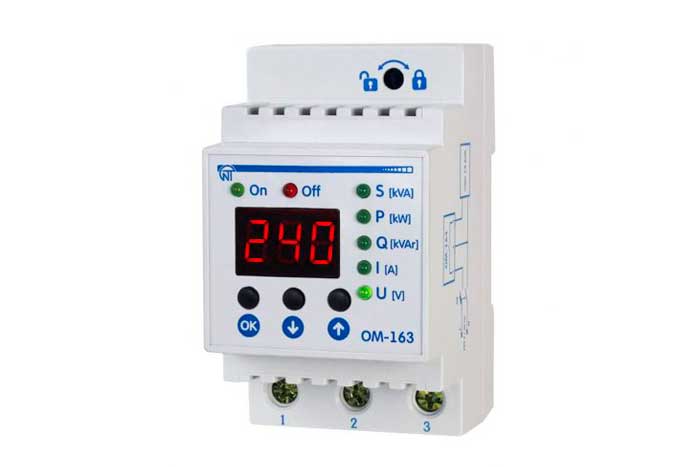

На корпусе ОМ-163 расположен семисегментный трехразрядный дисплей, который отображает действующее значение параметров, для изменения типа отображаемых параметров необходимо воспользоваться клавишами навигации по меню, при этом будет загораться светодиод соответствующий выбранному типу параметра (полная, активная, реактивная мощность, ток, напряжение). Для защиты от изменений настроек на корпусе расположен винтовой механизм блокировки, а для защиты от изменения настраиваемых параметров прибор защищен паролем.

Технические характеристики
Параметры Значение
Номинальное переменное однофазное напряжение питания , В 220/230
Частота сети, Гц 47 - 65
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Точность измерения мощности, % 5
Точность измерения тока, % 2,5
Точность измерения напряжения в диапазоне 120-350 В, % 2
Задержка включения, мин 1- 600
Задерж ка отключения, с 1 - 300
Задержка включения по напряжению, с 1 - 900
Время готовности, с 0,8
Максимальный коммутируемый ток при активной нагрузке, А 63
Потребляемая мощность при неподключенной нагрузке, Вт 3
Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), В 450
Минимальное напряжение, при котором сохраняется работоспособность (действующее значение), В 130
Фиксированная задержка отключения по Umах, с 1
Фиксированная задержка отключения по Umin, с 12
Фиксированное время срабатывания при повышении напряжения более 420 В и длительности импульса более 1,5 мс, с 0,05
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах или при повышении напряжения выше 285 В, с 12
Точность определения порога срабатывания по напряжению, В 3
Гис терезис по напряжению, В 5
Сечение провод ов для подключения к клеммам, мм 2 0,5 - 16,0
Момент затяжки винтов клемм, Н*м 2±0,2
Габаритные размеры 93х52х64,5
Масса, кг 0,2

Эксплуатация

Оптимальными условиями для использования реле ОМ-163 являются:

  • температура окружающей среды от -35 до +55C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30 ... 8 0% при температуре +25C.
