Описание

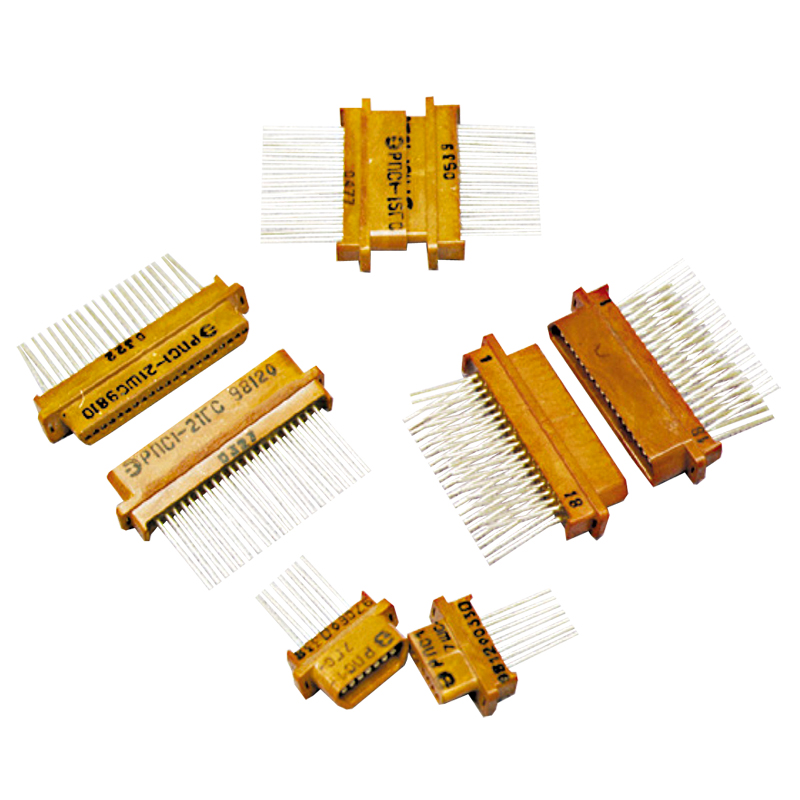

Прямоугольные соединители РПС1 применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Описание конструкции
- Врубное сочленение.
- Климатическое исполнение УХЛ.
- Покрытие контактов: золото или серебро.
- Метод монтажа: пайка.
Характеристики
|
Стандарты |
ОСТ В 11 0121-91 ОЮ0.364.044 ТУ |
|
|
Механические параметры |
||
|
вибрация: |
диапазон частот |
1 … 2500 Гц |
|
ускорение |
150 м/с2 (15 g) |
|
|
одиночные удары: |
ускорение |
10000 м/с2 (1000 g) |
|
многократные удары: |
ускорение |
1500 м/с2 (150 g) |
|
линейные нагрузки: |
ускорение |
1000 м/с2 (100 g) |
|
Электрические параметры |
||
|
максимальное рабочее напряжение постоянного тока |
не более 150 В |
|
|
рабочий ток на контакт |
не более 1 А |
|
|
сопротивление электрического контакта |
не более 10 мОм |
|
|
сопротивление изоляции в нормальных климатических условиях |
не менее 1000 МОм |
|
|
Климатические параметры |
||
|
температура окружающей среды |
от -60 до +85°C |
|
|
смена температур |
от -60 до +90°C (с учетом температуры перегрева контактов) |
|
|
атмосферное пониженное рабочее давление |
1.3·10-4 Па (10-6 мм. рт. ст.) |
|
|
Параметры надежности |
||
|
минимальная наработка |
90 000 ч |
|
|
при числе сочленений-расчленений |
250 |
|
|
минимальный срок сохраняемости |
25 лет |
|
