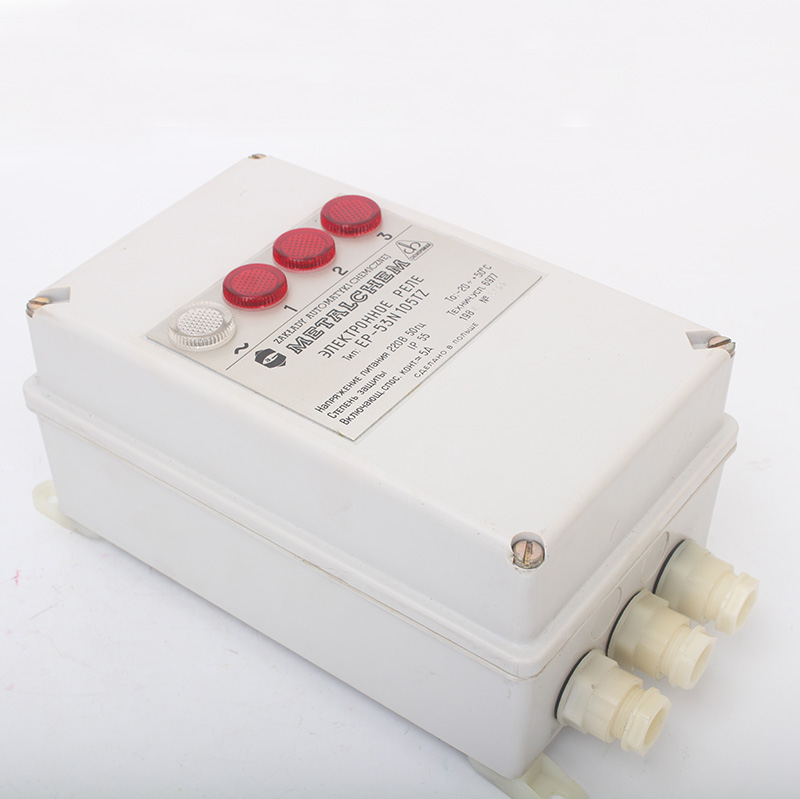

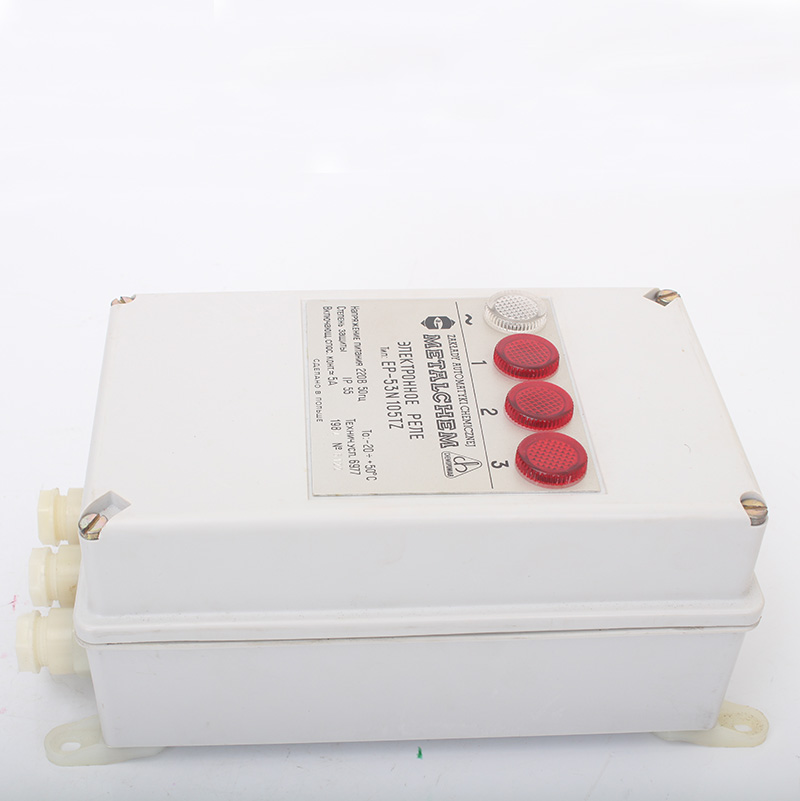

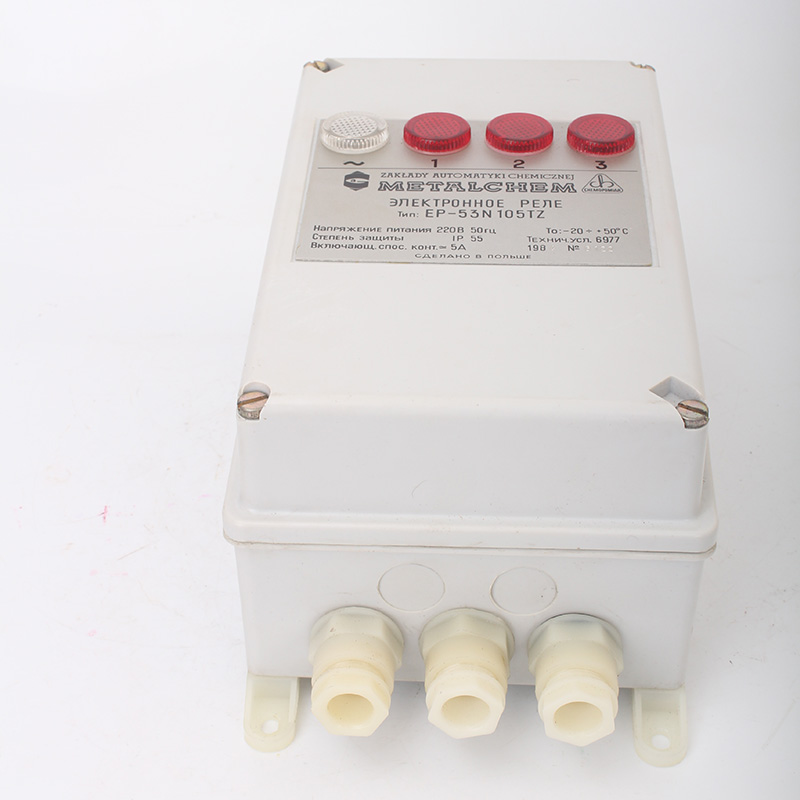

Электронное реле EP-53N105TZ

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электронное реле EP-53N105TZ предназначено для сигнализации и управления уровнем жидкости с хорошей и слабой электрической проводимостью в открытых или закрытых резервуарах.

Применение

Электронное реле применяется для:

  • звуковой, оптической сигнализации;
  • для регулирования уровня;
  • самостоятельного опорожнения или наполнения таких объектов, как резервуары питьевой воды, резервуары молока, отстойники стоков, резервуары конденсаторов, пневматические водонапорные установки, котлы, резервуары с химикатами, резервуары напитков и продовольственных товаров, ирригационные резервуары и другие.

Исполнение

Одно реле EP-53N105TZ содержит три параллельно действующих канала, позволяющих независимо друг от друга сигнализировать соответствующие уровни жидкостей в одном, двух или трех резервуарах, что облегчает проектирование систем управления.

С помощью сигнализатора ESP-50 можно производить контроль уровня рабочих тел в широком диапазоне давлений, температур и химической агрессивности.

Жидкость, однако, не должна быть:

  • со слишком высоким содержанием суспензий;
  • со значительной кристаллизацией, выделяющей осадок;
  • не должна обладать другими свойствами, вызывающими покрытие электрода зонда (датчика) непроводящем слоем.

Электронный узел сигнализатора (электронное реле EP-53N105TZ) может быть также использован для сигнализации и управления любыми другими физическими величинами, которыми можно преобразовать в электрический импеданс, пропорциональный данным величинам.
Например:

  • сигнализация освещения и сигнализация отсутствия пламени - с использованием соответствующим‚их фоторезисторов;
  • сигнализация и регулировка температуры при совместной работе с соответствующим термистором или контактным термометром;
  • сигнализация и регулировка давления или расхода при совместной работа с контактным манометром.

Безопасность обслуживающего персонала обеспечивается очень низкими величинами токов и напряжений (~ б в) на датчиках.
Сигнализатор не может устанавливаться в помещениях, содержащих взрывоопасные пары или газы.

Характеристики

Параметры Значения
Нормальное рабочее положение (NP) NP 90 ± 90º максимальная чувствительность (на 4-ом диапазоне)
Напряжение на электродах зондов ≤10в (амплитудное напряжение)
Наибольшие токи в цепях отдельных зондов (также в случае короткого замыкания зонда):
  • диапазон 1
  • диапазон 2
  • диапазон 3
  • диапазон 4
≤ 15ма
≤ 1,5ма
0,15ма
≤ 15ма
Задержка включения или выключения < 1 c
Максимальная частота изменений рабочих состояний канала I,5 Гц
Питающее напряжение и частота 220в (от 187 до 242В) 50гц ±2%
Потребляемая мощность ≤12 вА
Атмосферное давление 80...120 кПа (600 + 900 торр)
Температура окружающей среды -20 + +50 ºС
Относительная влажность 30 + 80% (допускаемая 95% для 35 ºС)
Степень защиты оболочки IР – 50 согл. Р№-63/Е-08106 (ГОСТ 14254-69)
Стойкость против вибрации во время работы 50 + 20 гц
Масса ≤ 4,5 кг
