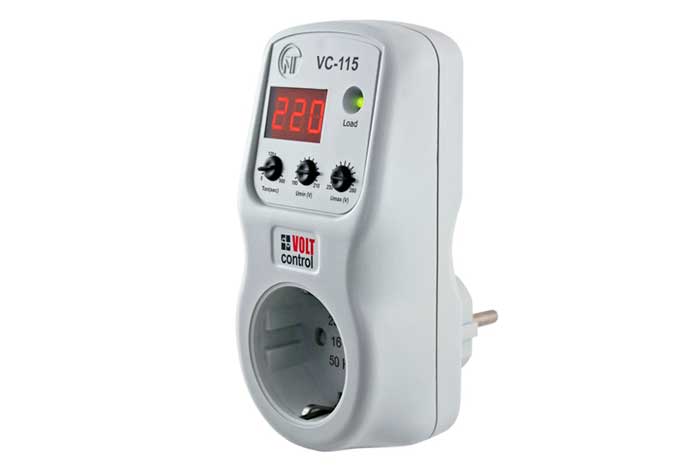

Реле VC-115
Описание
Реле VC-115 предназначено для защиты бытовой техники мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле -аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.
Функциональные возможности
Реле VC-115 обеспечивает:
- отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение,
- снижение уровня высокочастотных помех,
- индикацию действующего значения входного напряжения, состояние аварии и состояние выходного реле.
| Параметры | Значение |
| Номинальное напряжение, В | 220 - 230 |
| Частота сети, Гц | 47 - 65 |
Диапазон регулирования:
|
160 – 2 1 0 230 – 280 5 – 900 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 7 |
| Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с | 0,12 |
| Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, с | 0,02 |
| Фиксированное время срабатывания при повышении напряжения более 30В от уставки по Umах или выше 285 В, с | 0,12 |
| Максимальный коммутируемый ток при активной нагрузке , А | 16 |
| Точность определения порога срабатывания по напряжению,В | до 3 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 120 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 400 |
| Гистерезис возврата по напряжению, В | 4 |
| Ток потребления от сети при неподключенной нагрузке, мА | до 15 |
| Масса VC-115, кг | 0,160 |
