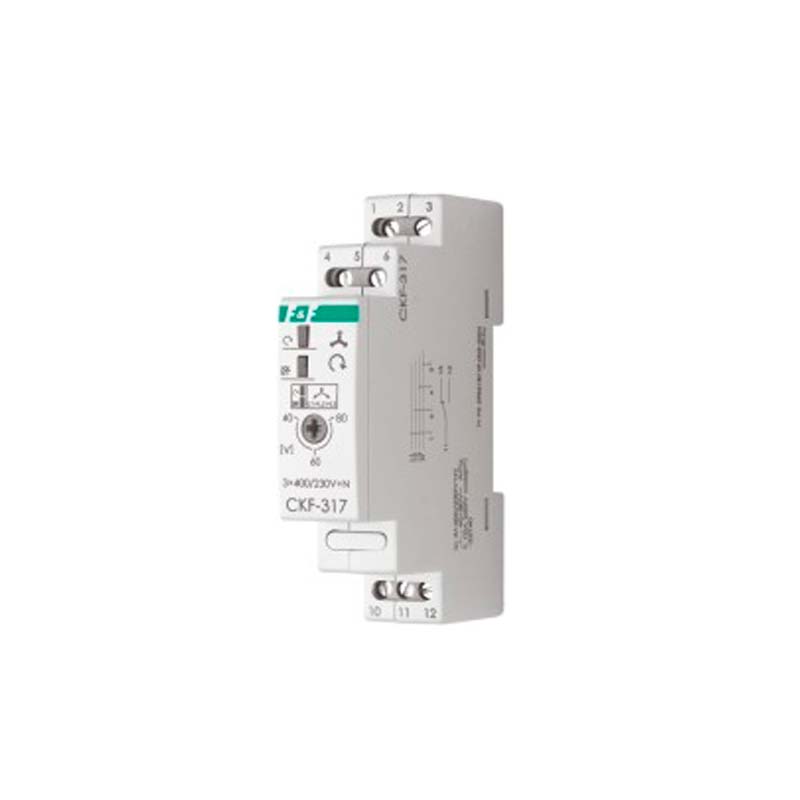

Реле чередования и пропадания фаз CKF-317

Реле чередования и пропадания фаз CKF-317 служит для защиты электродвигателей, питающихся от 3-х фазной сети переменного тока, в случае пропадания питания как минимум на 1ой фазе, либо же в случае асимметрии напряжений между фазами, что может стать причиной поломки и неисправности двигателя. Кроме того, реле обеспечивает верное направление оборотов двигателя в случае изменения чередования фаз на входах реле.

Устройство и принцип действия

Пропадание питающего напряжения по крайней мере на одной любой фазе или же асимметрия напряжений между фазами больше от заданной, приведет к аварийному отключению двигателя. Задержка по отключению составит 4 cекунды (это воспрепятствует случайному отключению двигателя во время кратковременного пропадания питающего напряжения 1й или 2-х фаз). Далее, при уменьшени ассиметрии напряжения на примерно 5 В ниже заданного порога (на величину гистерезиса напряжения) произойдет повторное включение. В ином случае, запуск двигателя будет невозможным. Реле фаз также не позволит запустить двигатель, в том случае, если изменится последовательность фаз, т. к. это приведет к нежелательному изменению направления оборотов двигателя. Его запуск станет возможным при возобновлении верной последовательности фаз.

Примечание: в переключающий контакт реле CKF-317 есть возможность подключить световую или же звуковую сигнализацию срабатывания.
