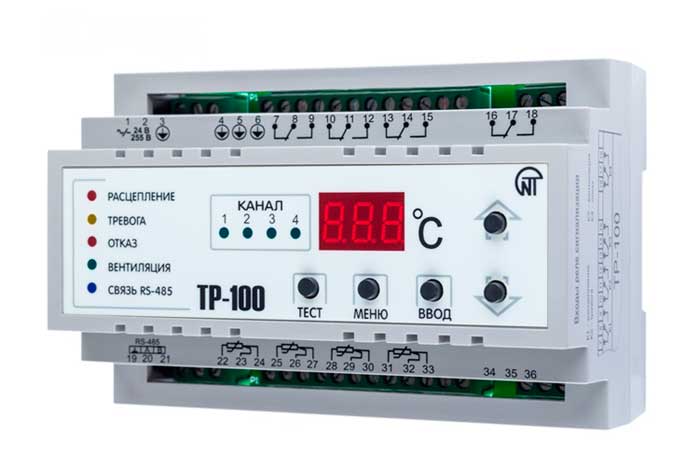

Реле ТР-100
Описание
Температурное реле ТР-100 предназначено для измерения и контроля температуры устройства по четырем датчикам, подключаемым по двух - или трех проводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.
Область применения
Реле температурное широко используется для защиты:
- трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды,
- двигателей и генераторов.
Особенности
В качестве датчиков температуры ТР-100 может использовать следующие типы:
- PT100 - платиновый датчик с номинальным сопротивлением 100 Ом, при 0°С,
- PT1000 - платиновый датчик с номинальным сопротивлением 1000 Ом, при 0°С,
- KTY83 - кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25°С,
- KTY84 - кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100°С,
- PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20 - 250 Ом.
| Параметры | Значение |
| Напряжение питания, В | 24 – 260 AC/DC |
| Рекомендованный предохранитель для защиты прибора, А | 1 - 2 |
| Количество подключаемых датчиков, шт | 1- 4 |
| Схема подключения датчиков | 2 / 3 проводная |
| Длина провода датчика в зависимости от схемы включения, м | 2 - х проводная до 5 3 - х проводная до 100 |
| Количество выходных реле, шт | 4 |
| Время хранения данных, лет | 15 |
| Погрешность измерения температуры,°С | ± 2 |
| Номинальное напряжение изоляции реле ТР-100 , В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Сечение проводников подсоединительных клемм, мм | 0,5 - 2 |
| Максимальный момент затяжки винтов клемм, Н*м | 0,4 |
