Реле АСШ2
Описание
Реле штепсельное АСШ2 предназначены для включения источников резервного питания при пропадании основного напряжения питания в схемах автоматики на железной дороге. Малогабаритные электромагнитные реле с выпрямителем штепсельного исполнения, питающиеся от переменного тока частотой 50/75 Гц. Они используются для включения резервных источников питания.
Устройство и работа

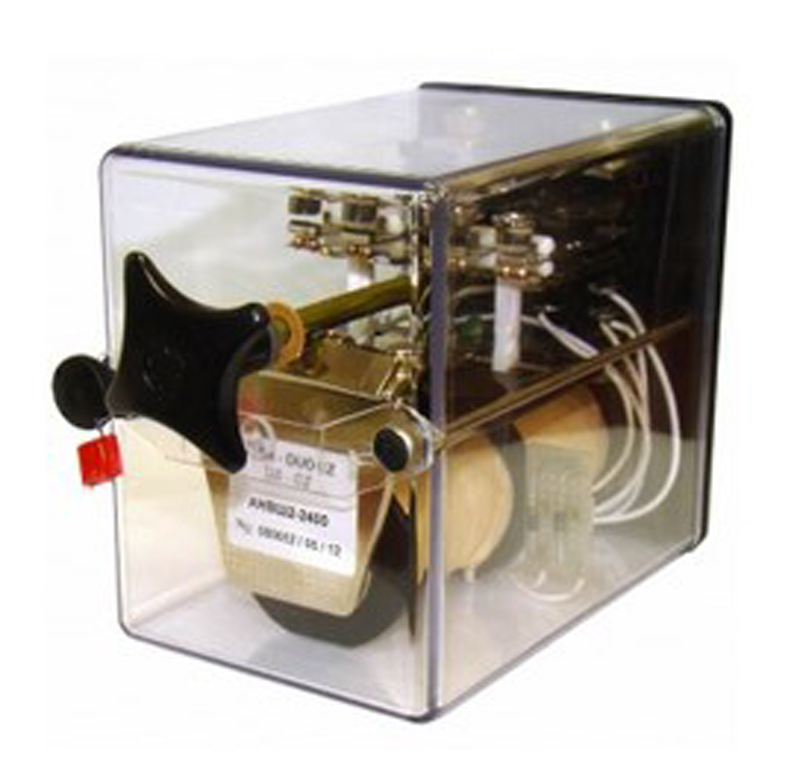

Реле АСШ2 производятся в пластиковых корпусах с защитной прозрачной крышкой. Монтаж осуществляется без применения пайки путём установки в специальную панель.
Характеристики
|
Модификация |
АСШ2–12 |
АСШ2–24 |
АСШ2–110 |
АСШ2–220М |
|
|
Сопротивление одной катушки |
6,6 Ом |
54 Ом |
650 Ом |
5000 Ом |
|
|
Количество катушек |
2 |
2 |
2 |
2 |
|
|
Напряжение |
номинальное |
12 В |
24 В |
110 В |
220 В |
|
притяжения якоря |
10,4 В |
20,7 В |
95 В |
190 В |
|
|
отпускания якоря |
7,3 В |
14,4 В |
66 В |
133 В |
|
|
Условия эксплуатации |
температура |
-50 ÷ +60 °С |
|||
|
влажность |
до 90 % при +20 °С |
||||
|
Масса |
2 кг |
||||
Модификации
Для осуществления переключений на питание от резервного источника цепей с разными питающими напряжениями выпускаются реле нескольких модификаций под разные напряжения
- АСШ2–12,
- АСШ2–24,
- АСШ2–110,
- АСШ2–220М.
