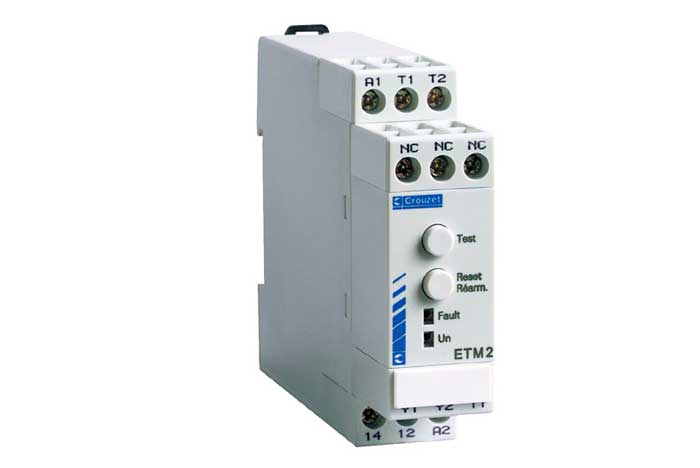

Реле ETM2

Average: 10 (1 vote)
Категория:

Реле ETM2 предназначено для контроля температуры двигателя.

Особенности

  • Контроль температуры при помощи датчика PTC,
  • Определение повреждения датчика и линии „RESET” (сброс) на передней панели корпуса,
  • Индикация LED.

Принцип действия

Нагрев машины приводит к росту сопротивления датчика PTC, помещенного в самой горячей точке (обычно в обмотке статора). Это ведет к разрыву, с помощью реле, контрольной цепи безопасности.

Сброс модуля без функции «памяти» (Y1 и Y2 разомкнуты).

Модуль возвращается в исходное состояние при снижении температуры до верхней границы диапазона. Сброс модуля с функцией «памяти» (Y1 и Y2 замкнуты).

Наступает вследствие:

  • нажатия кнопки «RESET» на корпусе,
  • размыкание внешнего контакта (дистанционный сброс),
  • отключение напряжения питания модуля (500мс).
Технические характеристики
Параметр Значение
Напряжение питания 24 VDC - нет гальв. изол.
24,120,240 VAC 50/60 Гц
Допуск 0,85 - 1,1 Un
Потрнебляемая мощность 5 ВА max
Максимальное споротивление холодильного датчика 1500 Ω
Сопротивление включения 3100Ω ±10%
Сопротивление возврата 1650 Ω ±10%
Напряжение датчика ≤ 2,5 В
Определение короткого замыкания 0 - 10 Ω
Разброс параметров ±0,5%
Релейный выход 1 переключающй контакт
Максимальная нагрузка 8 A, 440 В, 200 ВА
Рабочая температура -20° до +60°С
Масса 140 г
