Описание

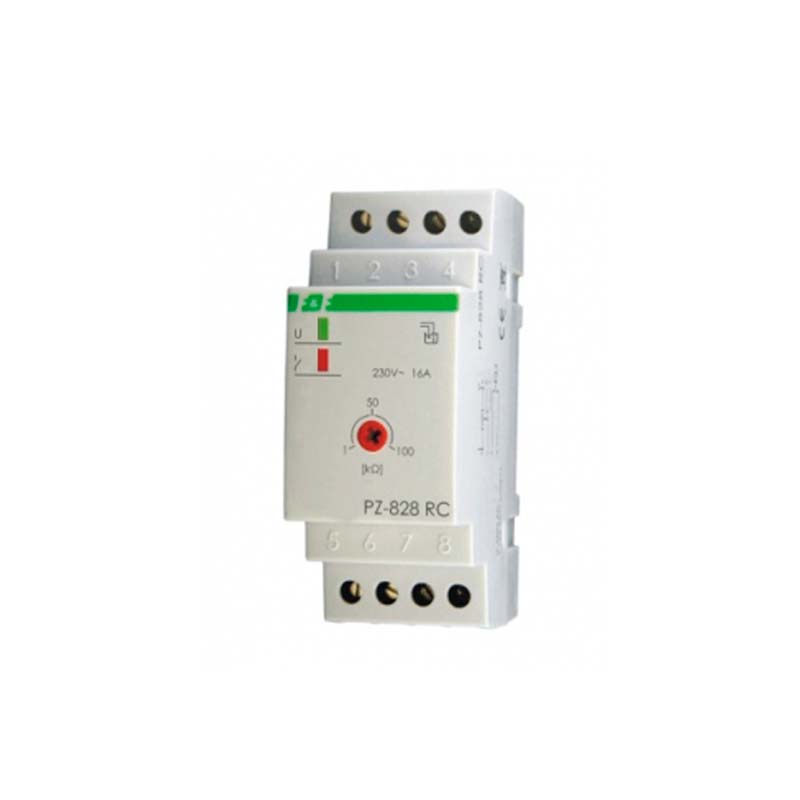

Реле одноуровневое PZ-828 RC (ДР-828Р) используется для выявления жидкости, способной провести ток электрический на уровне высоты встроенных датчиков влажности.
Область применения
Реле одноуровневое используется для: контролирования и поддержания на нужном уровне токопроводящих жидкостей резервуарах, башнях водонапорных, бассейнах и прочих объектах. И кроме того, с помощью этого изделия возможно производить управление электродвигателями насосных установок.
Примечание: реле одноуровневое PZ-828 RC не подходит для контроля бензина, керосина, масла, дистиллированной воды, этиленгликоля и сжиженного газа.
Устройство и принцип действия
В случае, когда детектор датчика влажности сухой - контакт выходного реле изделия находится в положении 7-4. Когда происходит заливание детектора жидкостью (электроды замыкаются), контакт выходного изделия переключается в 7-8 положение. Если же положение жидкости становится ниже высоты детектора - контакт снова принимает своё исходное положение: 7-4. Датчик реле уровня PZ-828 RC имеет дополнительно регулятор чувствительности на проводимость жидкости.
Реле PZ-828 RC крепится в щит, на DIN-рейку 35 мм.
Характеристики
| Параметр | Значение |
| Напряжение питания: | 220 В |
| Максимальный ток нагрузки: | 16 А |
| Потребляемая мощность: | 1,1 Вт |
| Контакты выходного реле: | 1 переключающий |
| Напряжение на контактах датчика: | менее 6 В |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Выносливость контактов: | 105 включений |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Размеры: | 2 модуля типа S (35 мм) |
| Монтаж: | на DIN-рейке 35 мм |
| Датчик жидкости: | электродный |
| Габариты: | 30х20х5 мм |
| Подсоединения к реле уровня: | кабель 1,5 м |
| Длина электродов: | 30 мм |
| Расстояние между электродами: | 5 мм |
| Напряжение на электродах максимальное: | не более 6 В |
| Ток на электродах максимальный: | не более 0,13 мА |
| Возможность продления кабеля: | да, до 100 м |
