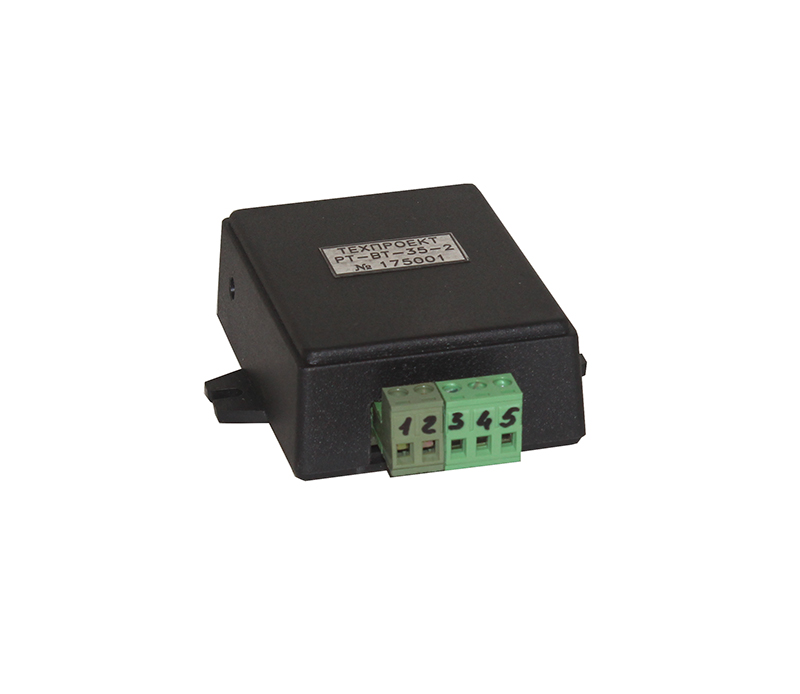

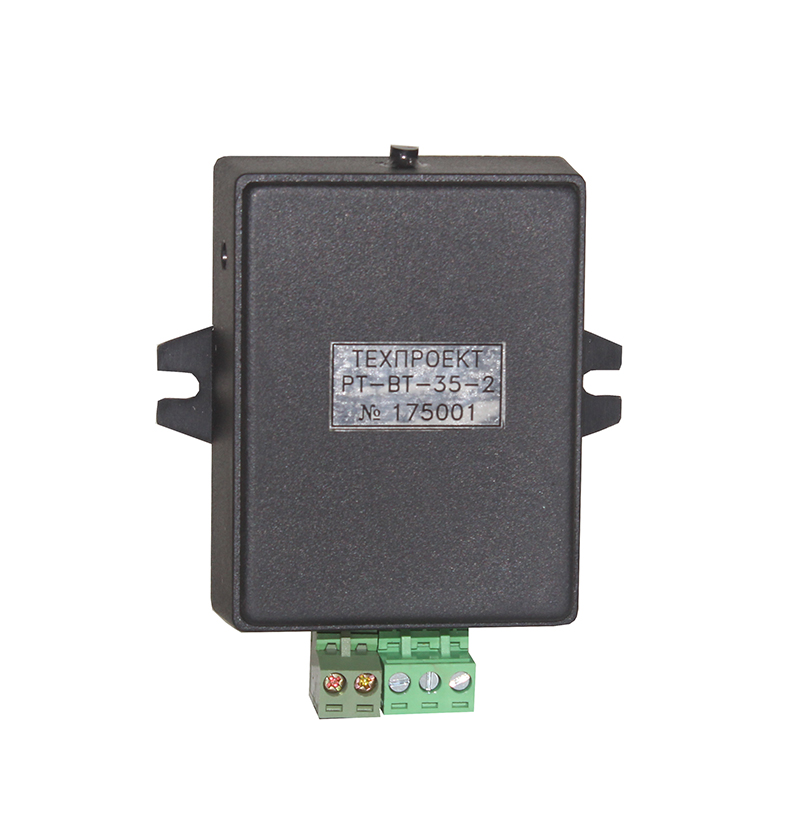

Реле температуры РТ-ВТ

Реле РТ-ВТ применяется для непрерывного измерения температуры воздуха и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле. Реле предназначено для установки на стационарных и используемых на железнодорожном транспорте установках вентиляции, отопления и в других автоматизированных системах управления.

Реле применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов. Реле изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 70°С.

Устройство и принцип работы

Реле конструктивно состоит из:

• корпуса;
• соединителя;
• печатной платы с преобразователем температуры и элементами, обеспечивающими функционирование.

Принцип работы реле РТ-ВТ заключается в измерении температуры среды и срабатывании электронной схемы при повышении до температурной уставки, что приводит к переключению выходного реле. Обратное переключение реле происходит при снижении температуры ниже уставки на величину гистерезиса.
