Реле времени многофунциональное РВ1Ф-У

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени предназначено для контроля и управления различными процессами, где требуется автоматический отсчет временных интервалов. Прибор может быть использован в различных отраслях промышленности, сельского и коммунального хозяйства, а также в быту.

Функции реле времени:

  • автоматический отсчет временных интервалов после подачи напряжения питания;
  • управление внешним исполнительным устройством по сигналу датчика (по первому входу);
  • световую индикацию состояния выходного устройства;
  • изменение временных параметров работы прибора и его режимов.
Технические характеристики
Наименование характеристики Значение
Количество режимов работы 8
Напряжение питания, В AC/DC ИП24: 12-27 ИПИ: 42-260
Потребляемая мощность, Вт 1,5
Временная задержка 0,1с – 27ч
Максимальный коммутируемый ток, А 5
Ресурс контактной группы, тыс. переключений 100
Диапазон рабочих температур, С° -25 – + 55
Габаритные размеры, мм 88х35х65
Вес, кг 0,15

Реле РВ1Ф-у вид спереди

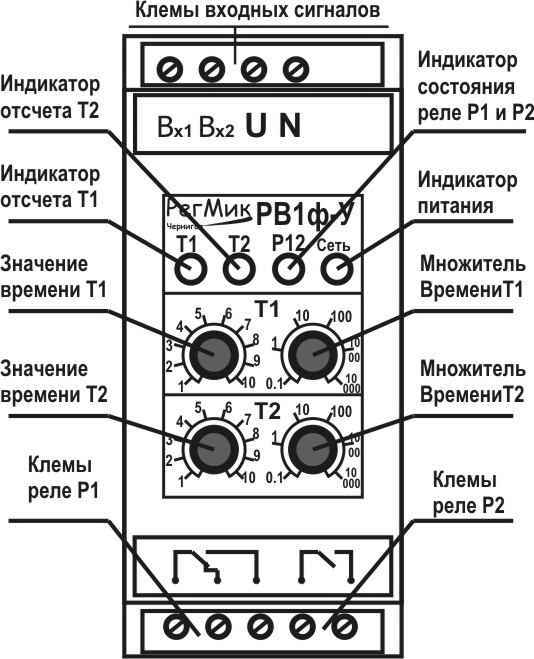

Рисунок 1 - Реле РВ1Ф-У вид спереди

Описание работы реле

Во время работы прибора индикаторы Т1 и Т2 мигают при отсчете интервала времени. Индикатор состояния реле отображает включение Р1 – зеленым цветом, Р2 красным цветом. При установке времени для точного попадания ручки в необходимый диапазон индикатор сети мигает количество раз соответствующее номеру диапазона. Необходимо отметить, что единицами измерения времени на шкалах являются секунды. Первым потенциометром устанавливается значение времени, а на втором устанавливается множитель и таким образом устанавливается заданое время. Пример:

  • Для установки времени 0.5 сек. необходимо установить значение времени 5 и множитель 0.1;
  • Для установки времени 32 мин. = 1920 сек. необходимо установить время 1.92, а множитель 1000.
